Sensor de movimiento controla Arduino (2 / 3 paso)

Paso 2: Transmisión sin hilos!

Esta parte no es tan difícil. Solo tienes dos módulos XBee y una fuente de alimentación para la unidad receptora. Lleva al conector de barril positivo muy común de 5,5 mm centro. Entrada de 7v a 12v es fina. También funciona bien en 6v de cuatro baterías AA. No será suficiente para añadir una pantalla LCD ya que la tensión es realmente algo menor que 5v debido a la caída de tensión mediante el regulador de tensión.

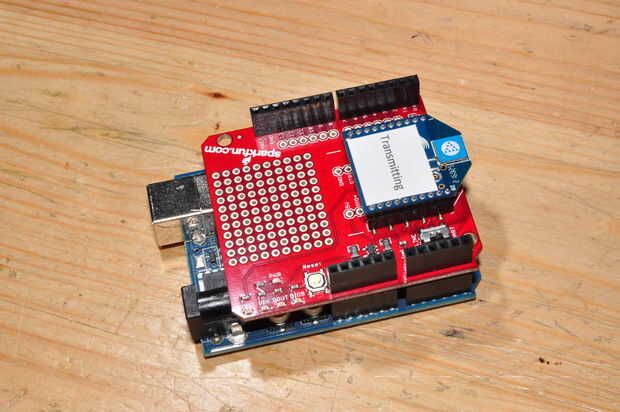

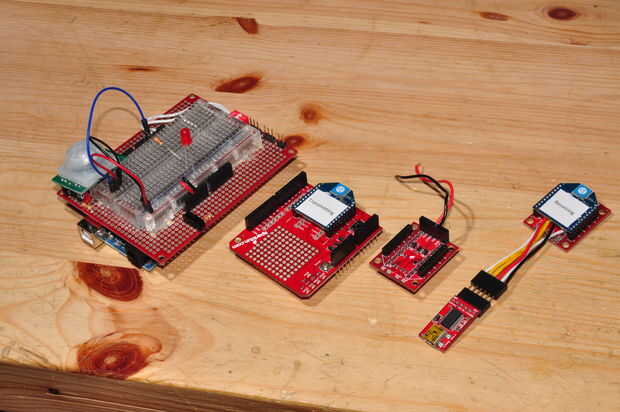

El método más sencillo sería un shield XBee conectado a la placa y un receptor XBee en el otro lado. El receptor puede ser un simple XBee conectado a un convertidor FTDI USB Serial.

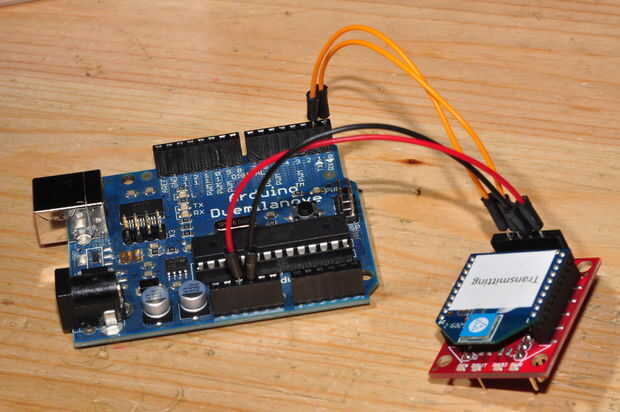

Puede utilizar una simple XBee breakout Junta así. Si se utiliza con un Arduino 5v, debe tener 5v a 3.3v circuito lógico. 5V tostará un XBee. El SparkFun XBee Explorer y el Kit de adaptador XBee de Adafruit ambos tienen este circuito. Conectar el pin TX del Arduino a DIN en el tablero de XBee y RX a la duda.

El lado USB será el mismo. Si utiliza un adaptador de USB XBee, no necesita ningún tipo de cableado. Programa XBees con el conjunto de comandos estándar y 9600bps y se fijan.
