Sensor de Movimiento! ¿Como Uso Uno? (4 / 6 paso)

Paso 4: Circuito 555 (el barato)

Si no quieres gastar mucho en tu proyecto, y no quieres gastar tu arduino en un sensor de movimiento. Te entiendo! Puedes usar este circuito utilizando un 555 para reducir costos.

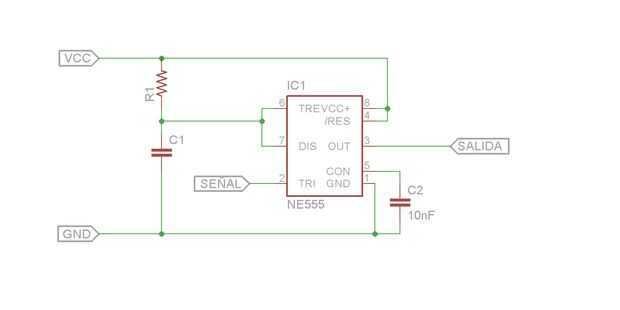

Esta configuración de chip 555 se llama configuracion monoestable. Pero no se asusten! Lo único quiere decir esto es cuando un pin de señal se pone en 0 voltios el chip 555 se enciende por un tiempo determinado ustedes elijan.

El tiempo se puede calcular con la fórmula agregada en las imagenes.

Por ejemplo:

Si ustedes quieren cada su sensor detecta movimiento alguna cosa se prenda 20 segundo. De condensador ONU Y ustedes tienen 4.7uF

T=LN(3)*R*C(segundos)

20 = 1,1 * R * 4.7uF

R=20/(1.1*4.7uF)

R = 3.8KOhms

Ahora ya sabemos resitencia tenemos utilizar y condensador para poder Fuchi 20 segundos algo cuando detecte movimiento.
