Este Instructable muestra un método de aumentar el rango de medición del sensor de distancia ultrasonido HC-SR04 popular.

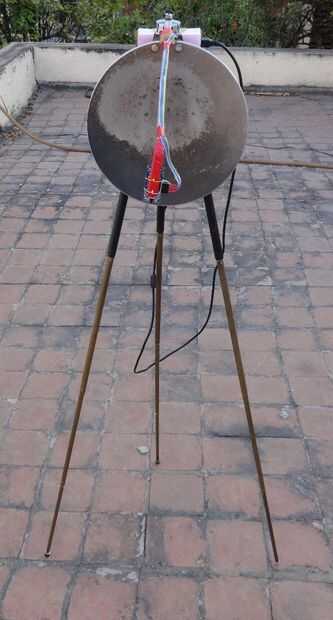

La mejora en la gama se basa en reducir el 'campo visual' (FOV) del sensor básico utilizando como elemento de alimentación para un plato parabólico.
No hay cambios se han hecho en la electrónica del sensor HC-SR04 básica. Sin embargo, un circuito de supresión se ha añadido externamente con el fin de ignorar la primera reflexión/distancia entre el elemento de alimentación y el plato parabólico.

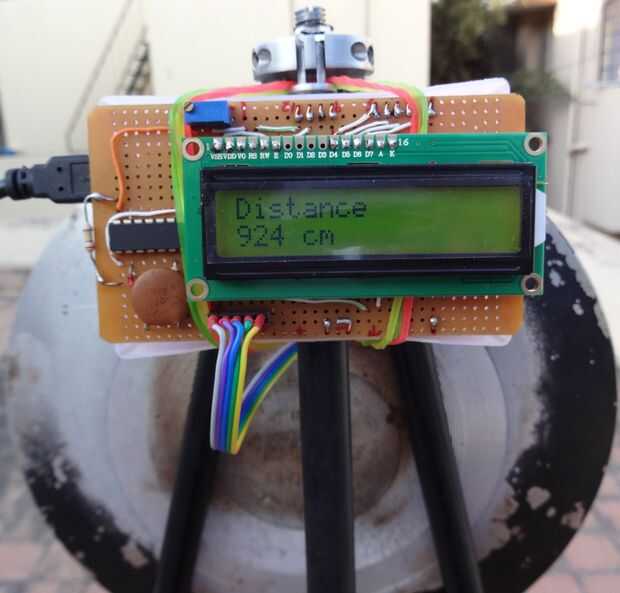

La HC-SR04 está conectado a un Arduino uno que muestra la distancia medida en un estándar PC1602 pantalla LCD de 16 X 2. La distancia también se envía en el enlace serial a través del conector USB.

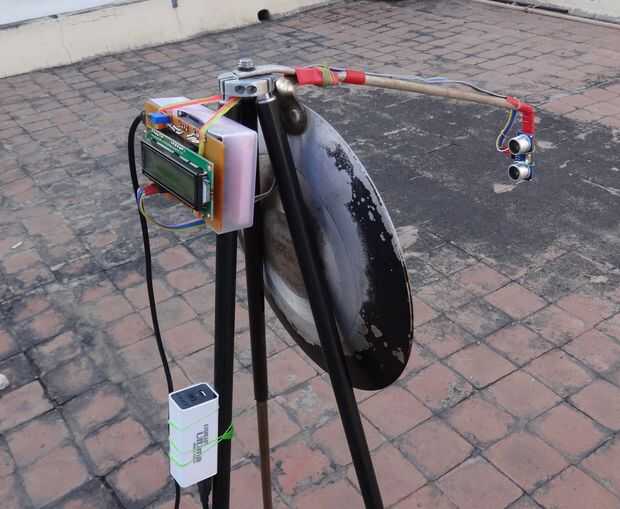

Para los experimentos al aire libre el sistema era alimentado a través del conector USB con Banco de energía móvil.
Una distancia máxima de 9,24 metros fue alcanzada en la experimentación con respecto a las especificada para el sensor básico de 4 metros.
Deseo reconocer aportaciones útiles de Emil proyecto blog donde él ha proporcionado una excelente desmontaje del sensor de distancia ultrasonido HC-SR04:
