Sensor de alimentador matriz de pescado (4 / 6 paso)

Paso 4: Programa de prueba

El cableado de la matriz de la LDR es apretado. Para asegurar que la resistencia de la LDR correcto se almacena y se visualiza correctamente, puede utilizarse este programa de prueba. Simplemente bloquea la luz para un cierto LDR cierto valor en el display comenzará a cambiar.

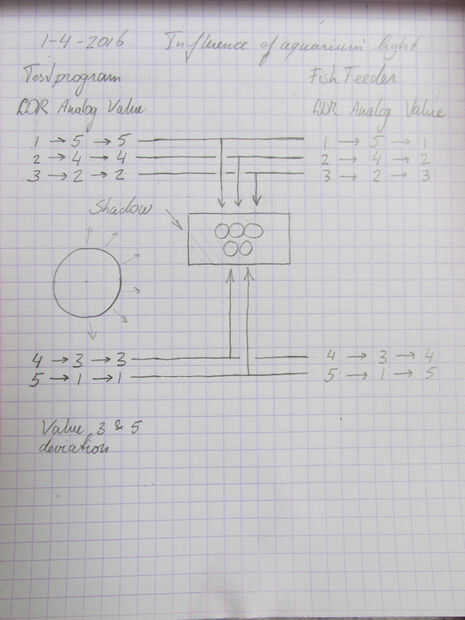

En mi caso las conexiones están conectadas según la imagen adjunta.

La resistencia de la LDR 5506 es entre 3, 5kΩ y 10kΩ. El voltaje en el pin analógico por el divisor de voltaje con 10kΩ se puede calcular con la siguiente fórmula:

Va = V * R1 / (R1 + R2)

V = 5 v, R1 = 10kΩ, R2 = 3.5 / 10kΩ

Va(R2=3.5KΩ) = 3.7V → valor = 758

Va(R2=10KΩ) = 2, 5V → valor = 500
