Paso 1: Sensor
Ver paso 5 y 6 alimentador de peces
Principio de
En la alimentación machne un Arduino se utiliza como controlador. Un servo, conectado a un pin digital de Arduino, rota el contenedor. Un segundo servo abre y cierra una portezuela para evitar humedad del acuario alimentación recipiente y entrar en la máquina de alimentación. Las clavijas analógicas del Arduino se utilizan para medir la cantidad de alimento a los peces de acuario.

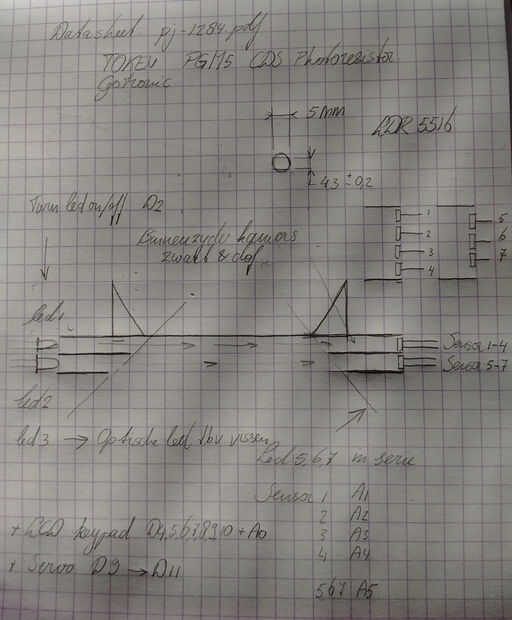

Existen varios métodos para medir, por lo tanto el diseño del sensor está diseñado para ser desmontables y reemplazables cuando sea necesario rediseño. El método más fácil es utilizar un haz de luz y un sensor de luz.
Dibujos
La estructura de la Asamblea en componentes es:
– Asamblea principal 001
– Recipiente de alimentación 010
– Placa de enganche de contenedor de alimentación 019
– 020 Houding alimentación máquina
– Arduino 040 viviendas
-Cubierta 050
– Sensor 060
-Portilla 080
Los dibujos están en holandés, mis excusas. Por favor verificar los planos antes de iniciar su construcción. También verificar las dimensiones de sus componentes (el servo, Arduino, LCD).
Para construir el sensor necesita dibujo 060 y 080.
