Sensor capacitivo + Marcos abiertos + SPACEBREW (1 / 6 paso)

Paso 1: Capsense con arduino

Primero tienes que configurar tu circuito de sentido de la tapa.
Puede crear tantas entradas como pines digitales (si quieres más que tienes que implementar un multiplexor Enlace TUTORIAL ).

La biblioteca de tapa sentido permite convertir dos de los pines de Arduino en un Sensor capacitivo, es decir los sensores que pueden detectar la capacidad eléctrica del cuerpo humano!

Esto nos permite crear interesantes sensores de toque para enviar la entrada a Arduino.

Puesta en funcionamiento del circuito:

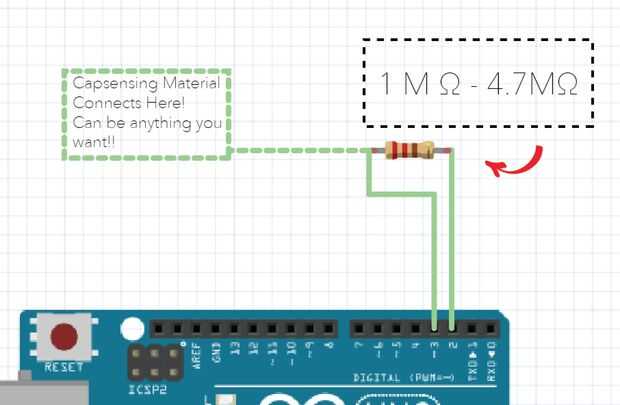

  1. El primer diagrama muestra el conjunto general del circuito con una entrada. Tienes que conectar la resistencia entre los dos polos, aquí lo hemos hecho entre 2 y 3.
  2. Luego conecte el material conductor que quiera que esté su medidor a la resistencia del lado del pin 3.
  3. Estamos manteniendo pin 2 como nuestro pin enviar común que será utilizado para todos nuestros sensores.

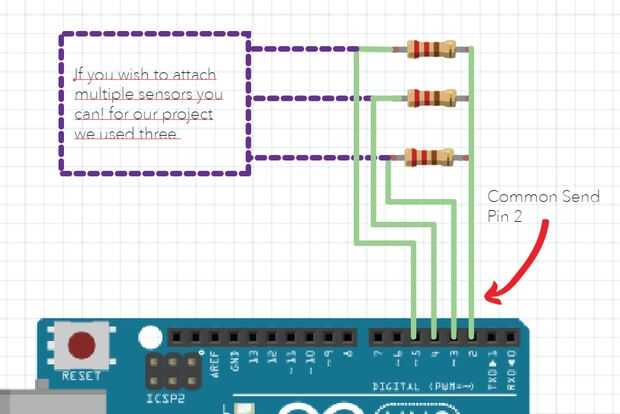

  4. Configurar todos los otros sensores de la misma manera excepto todos tener una conexión al pin pin digital gratis dos y luego la siguiente (ver diagrama 2)

Puede ser bueno para solo probar si funciona por tener un alambre expuesto como su sensor!

EL CÓDIGO DE

Descargar la biblioteca CapSense aquí
Después de que usted ha descargado la copia de la biblioteca de la carpeta en la carpeta de biblioteca de Arduino.

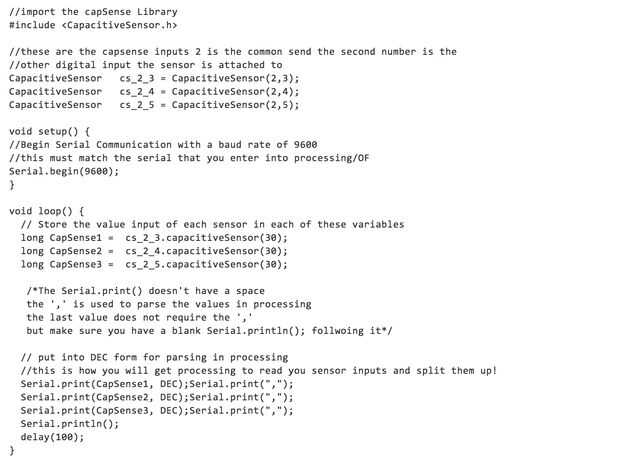

Puede descargar el código aquí
(Todo el código está comentado)
