Señal de audio nivel Grapher (1 / 9 paso)

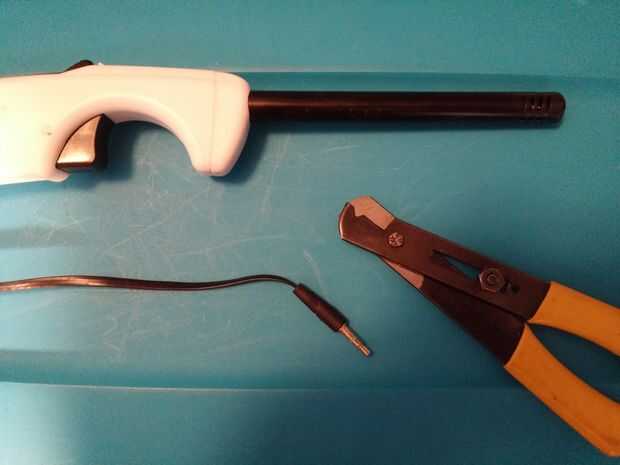

Paso 1: Reunir los suministros

Para este instructable, usted va a necesitar los siguientes suministros:

  • Peladores de alambre
  • Un conector de audio de 3,5 mm (podría ser desde un cable de aux, auriculares, etc....)

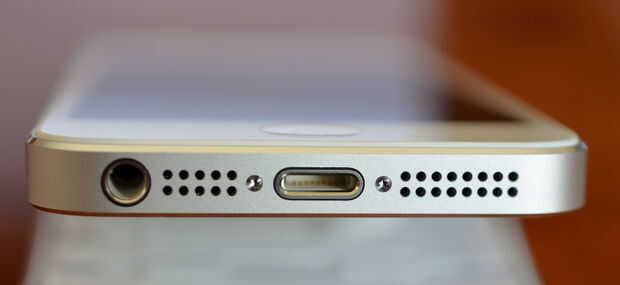

  • Teléfono, ordenador portátil, boombox, altavoz (algo con una salida de auriculares o una salida de audio)
  • Un alumbrador de la llama o soldador

Usted también necesitará el siguiente software:

Estamos utilizando el IDE de Arduino para obtener los valores de entrada analógicas y compartir esos valores con el ordenador entero. En esta guía, tratamiento se utilizará sólo los valores de la gráfica. En otras palabras, el código de Arduino hará detrás de que las escenas de trabajo y procesamiento hará una interfaz para ir junto con él.

¡ ADVERTENCIA!

No recomiendo usar un costoso dispositivo de audio porque potencialmente podría cortocircuito en la señal de audio y freír su boombox/teléfono/ordenador portátil. Yo nunca he frito un dispositivo Mio, pero no veo por qué no sería posible.
