Selección de un poste de la herramienta de un torno Myford ML10 (2 / 2 paso)

Paso 2: Modificar un post compra herramienta de cuatro vías para adaptarse a una ML10

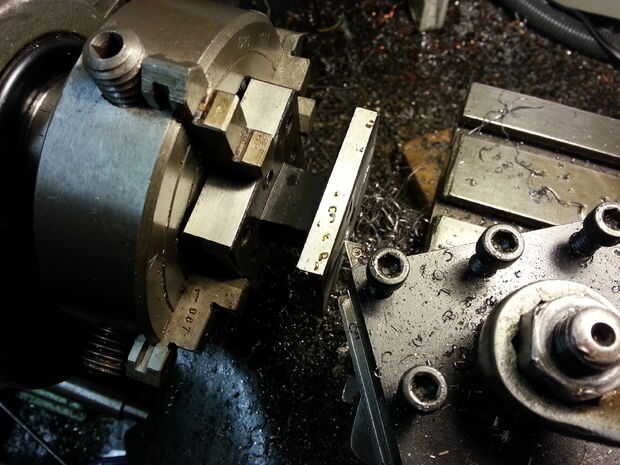

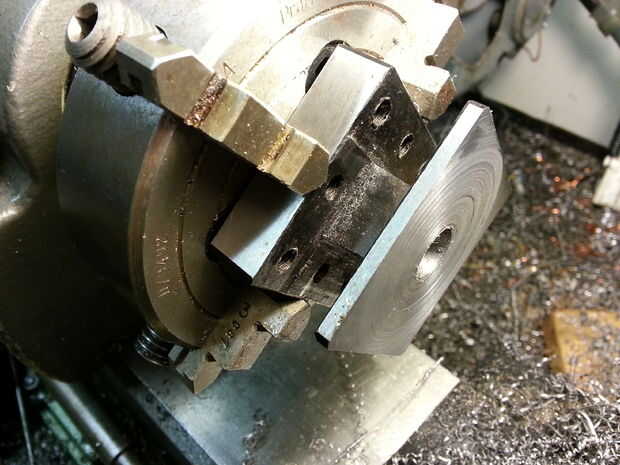

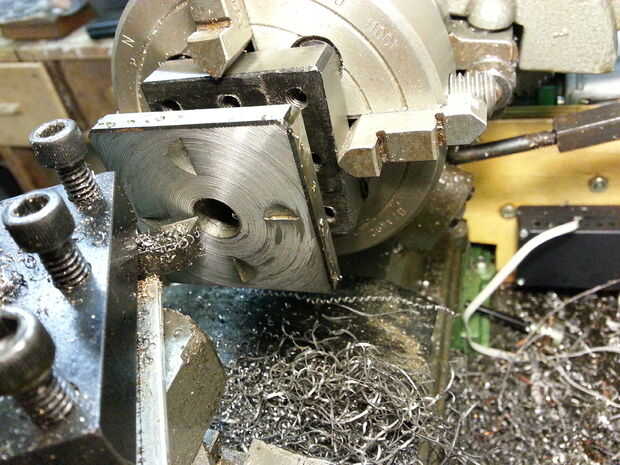

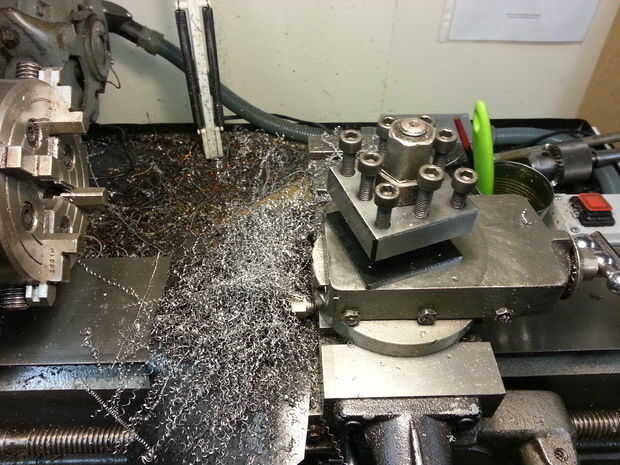

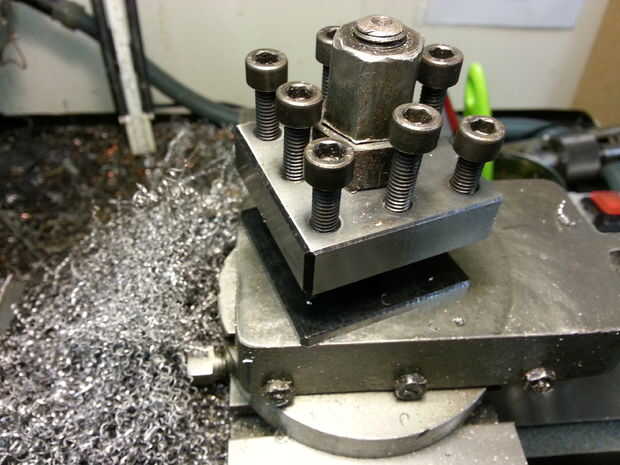

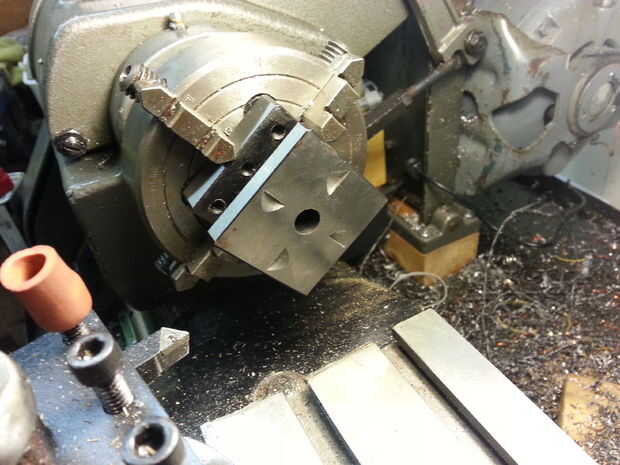

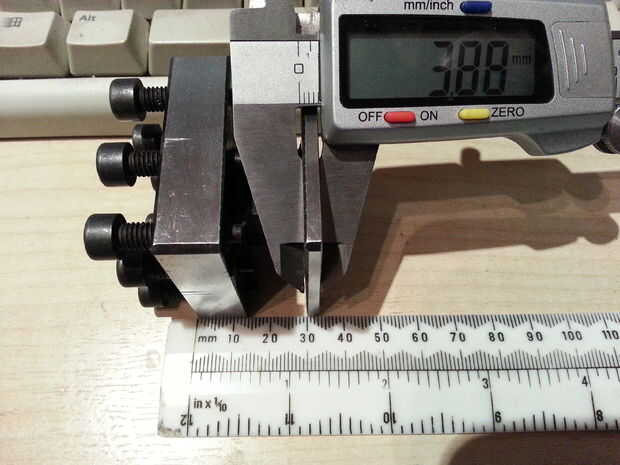

Para hacer mi herramienta cuatro entradas utilizables, la brida inferior tuvo que ser reducido a 3-4mm. Para ello tuvieron que montarse en mi cuatro mordazas (sacar los tornillos de sujeción de herramienta post, empuje la herramienta de correos en el portabrocas, verifique que la cara inferior está ejecutando cierto y Plaza) y desnatada hasta la cara inferior alrededor de 3,5 mm de espesor. Tengo un molino, por lo que la herramienta los mensajes debían girarse en el torno. Para el primer post de la herramienta, ¡ tenía que sujetar la herramienta de corte debajo de la pata de elefante!

Los cortes fueron bastante brutales siendo intermitente, pero tomé lentamente. Yo estaba preocupado que el poste de la herramienta puede ser endurecido de alguna manera, pero esto no fue un problema.

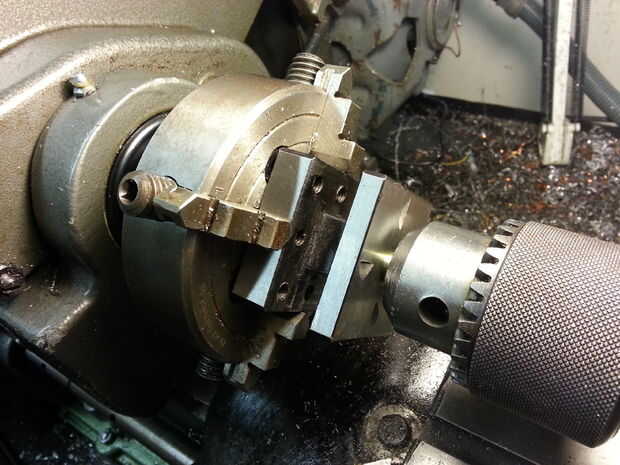

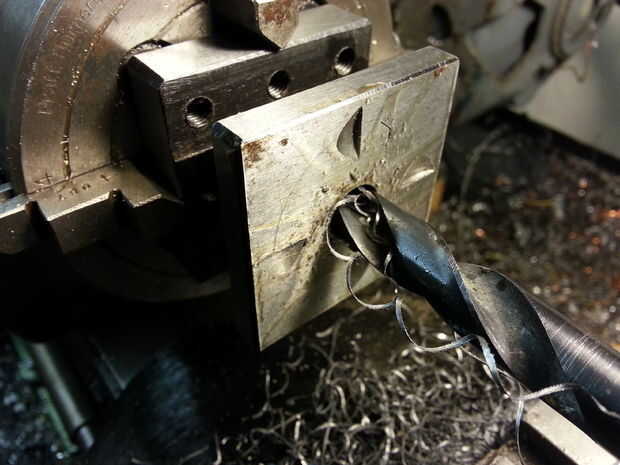

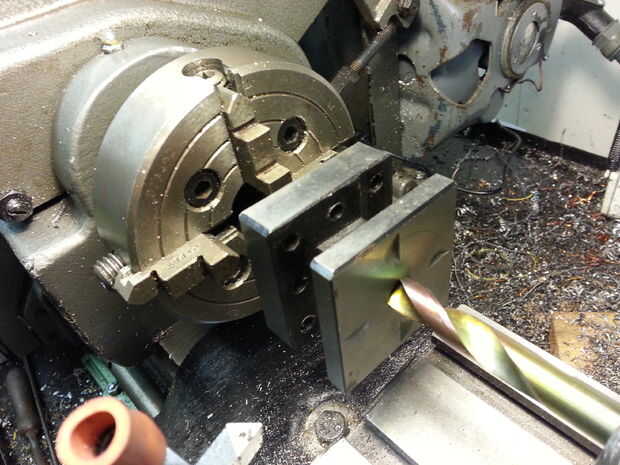

Ambos puestos de cuatro vías herramienta tenían que tener su aburrido a partir 10 m m a 11,5 mm de agujero central para montar sobre el perno de la ML10 herramienta post. Una vez más, el mandril de cuatro mordazas se utilizó para esto.

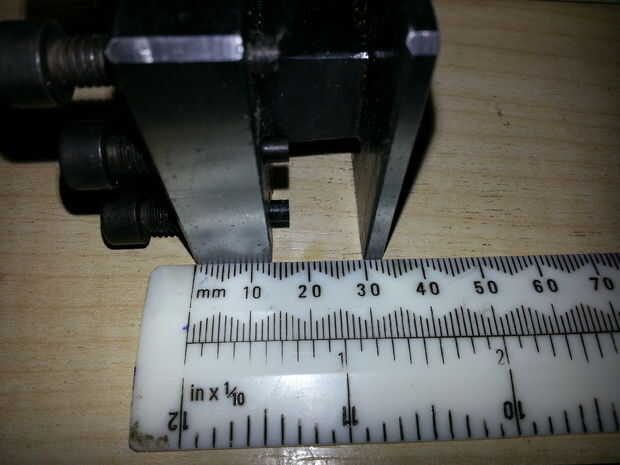

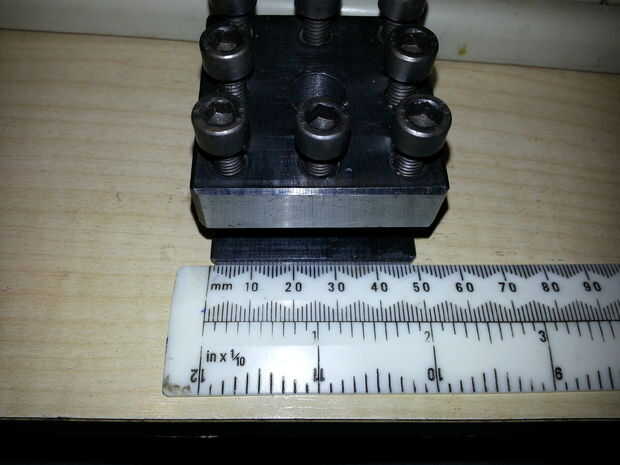

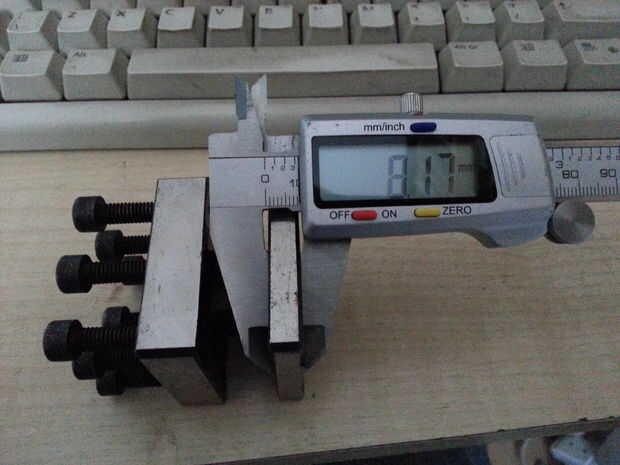

Si desea más información sobre las dimensiones, estudiar los comentarios en las fotografías.
