Seguridad sistema ahorrador de energía (3 / 3 paso)

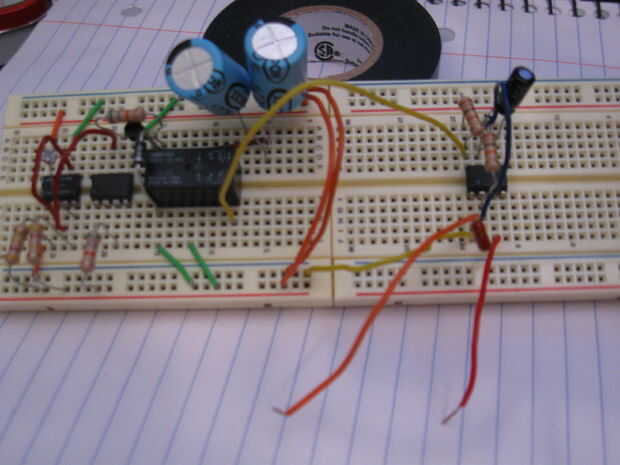

Paso 3: Muestras y explicación de los circuitos

Ahora es el momento de explicar cómo funciona este circuito. Corazón de nuestros circuitos está compuesto por un temporizador 555 configurado como un disparador de Schmitt. Esta es realmente la activación enfrente del circuito Laser Tag creé y se activa sólo cuando está oscuro. ¿Cómo? Al colocar la fotorresistencia en el pin de reset del chip creamos un desequilibrio en la resistencia para que el chip sólo estará encendido cuando la resistencia es superior en el PIN de RESET. La manera que se configuran los pines de disparo y reset crea el desequilibrio, donde la menor resistencia en el pasador del gatillo básicamente siempre desencadenaría el chip no importa qué. Sin embargo, el pin de reset está configurado para que cuando hay luz la resistencia en el pin de reset será menor que la resistencia en el pasador del gatillo, así cuando hay luz el chip constantemente se reinicia y se queda apagado. Cuanto menor sea la luz sobre la fotorresistencia crea una mayor resistencia en el pin de reset y así activa el chip a un estado ON constantemente. De este modo el circuito sus propiedades disparo oscuros. Cambiando las conexiones fotoresistor y puente de esa rama de los pines de reset y el gatillo, puede crear un circuito de luz disparo que sólo opera en la luz y se apaga en la oscuridad.
También hay muchas maneras de usar los oscuros Schmitt Ttrigger para encender otras cosas tales como los relés. para el relé de 5v, una tensión nominal de unos 3 voltios encenderá y la salida del Temporizador 555 es unos 3 voltios por lo que el relé se puede activar y desactivar directamente con el timer 555. Sin embargo, el relé de 12v es necesario unos 9 voltios para encender y cerca de 5 voltios para la conexión que el temporizador 555 (en este caso) no podría producir solo, por lo que utilizamos un amplificador operacional y un transistor para tomar la corriente y la tensión hasta un poco más alto para utilizar el relé de 12 v. Usando la salida del Temporizador 555 para activar el op amp encendido y apagado podía controlar el relé indirectamente.
También fueron un par componentes más periféricos que cosas correr más suave aunque fueron no exactamente necesarios. El diodo, por ejemplo, fue colocado para evitar chispas que ocurran cuando el relé de encendido y apagado. Los condensadores se utilizan para evitar tensiones entre el relé de conmutación demasiado rápido y quemar los contactos. Estos condensadores frenaría las oscilaciones ocurridas durante esos voltajes intermedios por lo que fueron menos unos hertz.
Por último, antes de hablar sobre los cálculos vamos a hablar de posibilidades. Los dos circuitos que he instruido sobre es sólo para las aplicaciones fueron que tiene muy pocos voltios a ejecutar algo directamente de la batería que utiliza para que este proyecto o su necesidad de separar una tensión más alta que puede soportar este circuito. Sólo para una muestra, la imagen siempre es lo que vería usando el relé para activar un circuito externo, que podría estar parado para un MOSFET de conmutación de circuito, un ordenador, una lámpara, un circuito microcontrolador (si una entrada utiliza un resistor), las posibilidades son casi infinitas con las muchas cosas que usted puede activar un relé (o MOSFET) y este circuito.
Tiempo para los cálculos. Probablemente no me creen cuando les dije que sólo costaría usted un cuarto año para ejecutar estos circuitos día y noche de una fuente de alimentación de pared. Bueno, te voy a mostrar cómo calcular estas cifras en este párrafo. En primer lugar, usted necesitará encontrar el amperaje de este circuito cuando el disparador de schmitt está apagado y luego prueba otra vez cuando está encendido. Convertir tu respuesta por lo que es en amperios. Ahora tomar el circuito de la opción que desee ejecutar durante un año y encontrar el amperaje utilizado cuando está encendido y convertirlo en amperios. Ahora encontrar la cantidad inicial de v (antes de que la tensión es convertida por el regulador) el uso de ambos circuitos. Tomar la conexión y desconexión amperajes del disparador Schmitt circuito de la conmutación y multiplicarlos por la tensión inicial que utiliza el circuito, entonces la misma para el circuito externo, que respuestas será en vatios. El resto es una función simple que puede ser fácil de utilizar en una calculadora gráfica u hoja de cálculo de Excel. La fórmula: ((12 X (A + B + C)) / 1000) te dará lo kilovatios/hora (kWh) que se utilizan en X cantidad de días. La cantidad promedio de tiempo se mantiene el circuito de conmutación de encendido/apagado (A y B respectivamente) es cerca de 12 horas y el tiempo en el circuito externo (C) es el mismo que el tiempo en el circuito de conmutación. La división por 1000 convierte la respuesta en kilovatios mientras que el 12 se produce la parte de horas. Para encontrar el precio estoy usando el promedio nacional de 2009 (11,55 centavos) y multiplicando por el kWh para obtener el costo. Dependiendo de cuántos días va a funcionar el circuito se puede determinar cuánto le costará. Usaré como ejemplo, el circuito en el cuadro (12(365)((.026) + (. 001425) + (8.93)) / 1000) = 41.283 kWh 41.283 *.1155 = $4,75 por año
Ahora que usted sabe que usted puede calcular sus costes se puede ver que este circuito es definitivamente una adición bienvenida a su sistema de seguridad. Esperamos que hayan disfrutado este circuito y tiene un edificio de buen tiempo!
