Seguridad con un viejo Pentium 1 parte II (1 / 7 paso)

Paso 1: Cómo conectar un sensor pir.

Movimiento significa problemas en fuera de horas, por lo que se necesita una forma para detectar movimiento.

Es necesario:

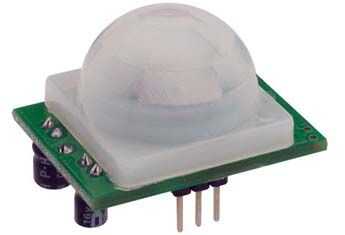

Asegúrese de que el sensor de pir de 5V y el pin outs como no todos son iguales. (Nuestra era un 276-0033 R/S también conocido como paralaje 555-28027)
Utilice http://www.ladyada.net/learn/sensors/pir.html como guía para probar el sensor.

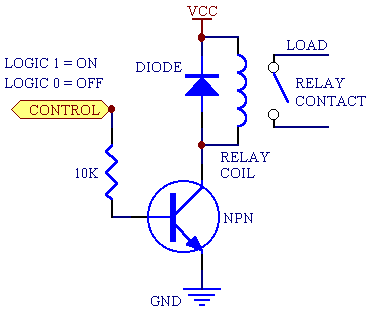

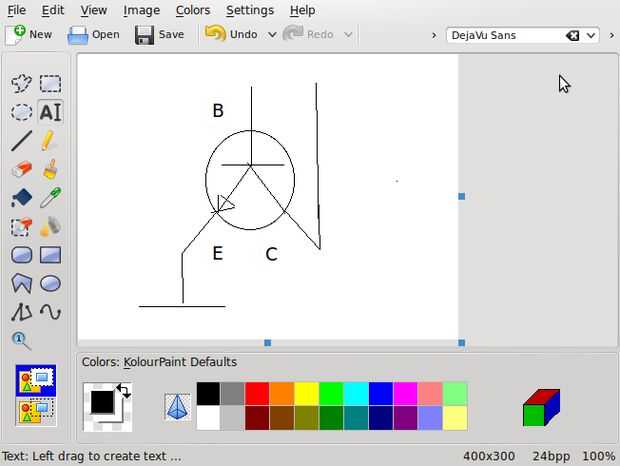

NPN transistor 2n2222 o 2n3904.
relay de 5 voltios.
resistor del ohmio de 10 k.
1n4002 diodo.
Cable.

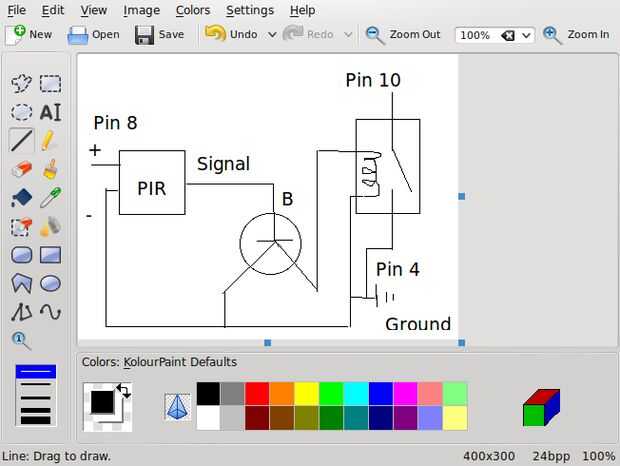

Nota el cuarto cuadro es para aquellos que gustan un poco más de seguridad en el circuito.
--------------------------------------------------------------------------------------
Código de ejemplo:
getpirdata:
r = STRIG(2)
SELECT CASE r
CASO -1
bandera = 1
CASO 0
bandera = 2
CASO MÁS
GOSUB errornotice
FINAL SELECCIONE
VOLVER
--------------------------------------------------------------------------------------

  Joystick B ____ Joystick A / | / | / | / 1 | | O------- 5 Volt 5 Volt -------O | | 9 2 | | O------- Button 1 Button 3 -------O | | 10 3 | | O------- Resistor X-axis (joystick(1)) Resistor X-axis -------O | (joystick(2)) | 11 4 | | O------- Ground MIDI TXD -------O | | 12 5 | | O------- Ground Resistor Y-axis -------O | (joystick(2)) | 13 6 | | O------- Resistor Y-axis (joystick(1)) Button 4 -------O | | 14 7 | | O------- Button 2 MIDI RXD -------O | | 15 8 | | O------- 5 Volt \ | \ | \ | \ | \__| Digital pin 2 = Button 1 = Strig(0) pin 7 = Button 2 = Strig(1) pin 10 = Button 3 = Strig(2) pin 14 = Button 4 = Strig(3)

Análogo
PIN 3 = resistencia = Stick(0)
PIN 6 = resistencia = Stick(1)
PIN 11 = resistencia = Stick(2)
PIN 13 = resistencia = Stick(3)
