Seguimiento de torreta con PIC y C IR (4 / 9 paso)

Paso 4: PCB

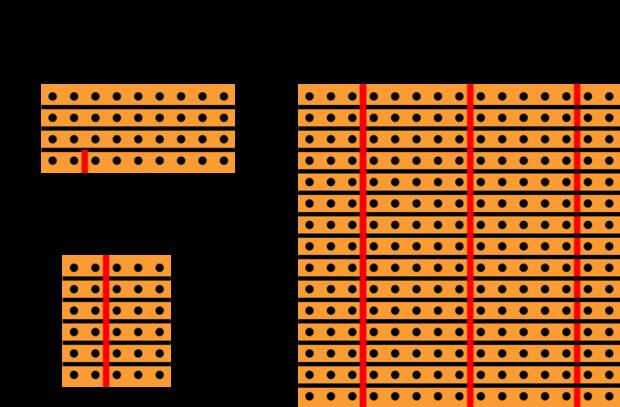

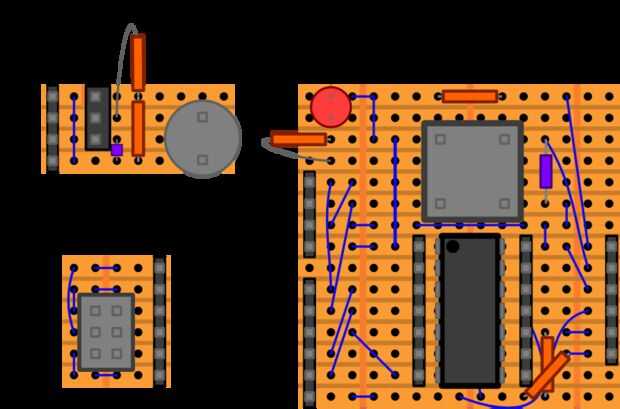

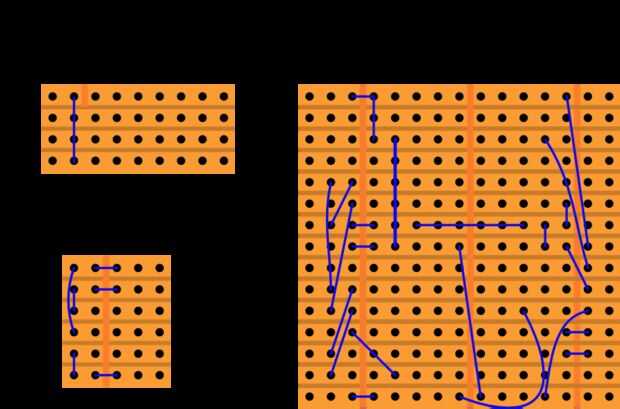

Dónde colocar el jumper cables en las imágenes de arriba y puedes ver donde hacer los cortes en el cobre. Otorgado no es tan bonita como una PCB grabado al agua fuerte, pero es fue camino más rápido para mí puesto que ya había breadboarded lo. Te recomiendo poner los puentes en primer - especialmente uno bajo el pic :)

Para los puentes de un conjunto que tenía utilicé para breadboards. Soldadura para arriba muy bien y ya se cortan a la longitud útil. Usted siempre puede hacer su propio. Mi build salto algunas de las conexiones con soldadura en el lado de cobre de la protoboard.
