ScrapRap: impresora 3D $50 (producto Final) (5 / 11 paso)

Paso 5: Eje y Base

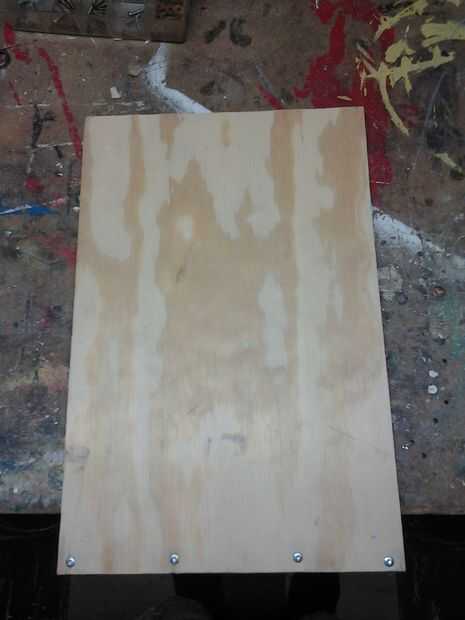

1. corte un pedazo de madera contrachapada a lo largo y ancho de sus cañas de lineales.

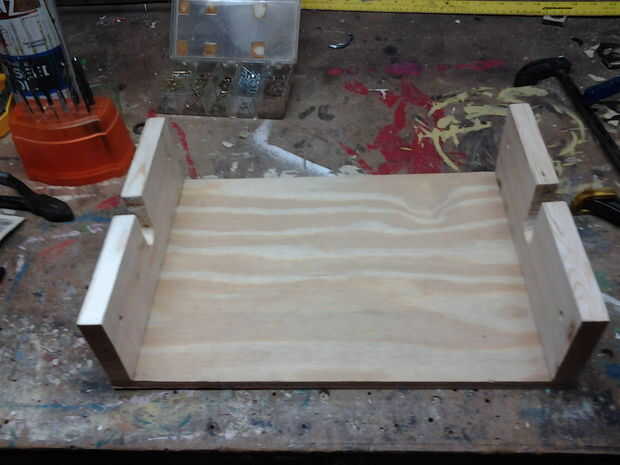

2. corte dos 1x4s a la anchura de su eje x como se muestra en la figura 2.

3. Perfore los agujeros para las barras lisas en la 1x4s.

4. hacer otra pieza de 1 x 4, pero poner casquillos en él en su lugar. Se trata de la plataforma de la printbed.

5. encolar y atornillar ambos extremos sobre la madera contrachapada.

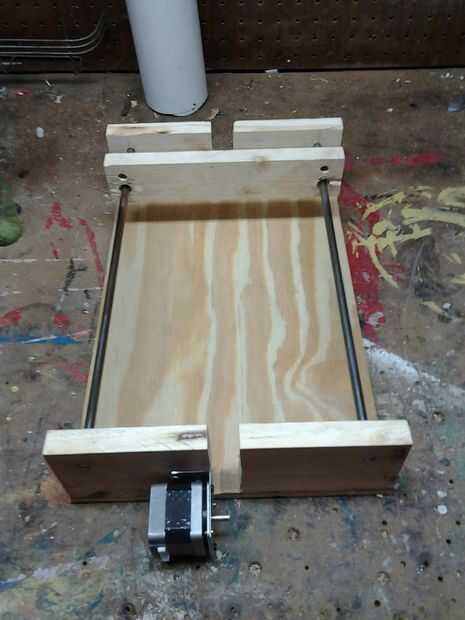

6. Inserte las barras lisas en la base, junto con la plataforma de la cama como se muestra en el cuadro 5.

7. pegamento en los rodamientos traseros para la correa de distribución.

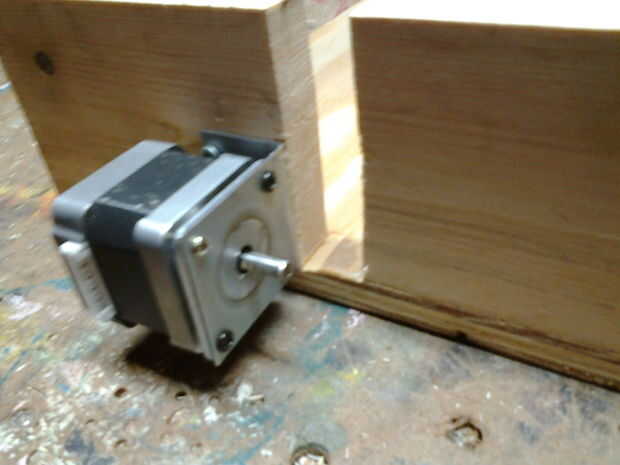

8. Fije el motor paso a paso en la parte delantera de la base.

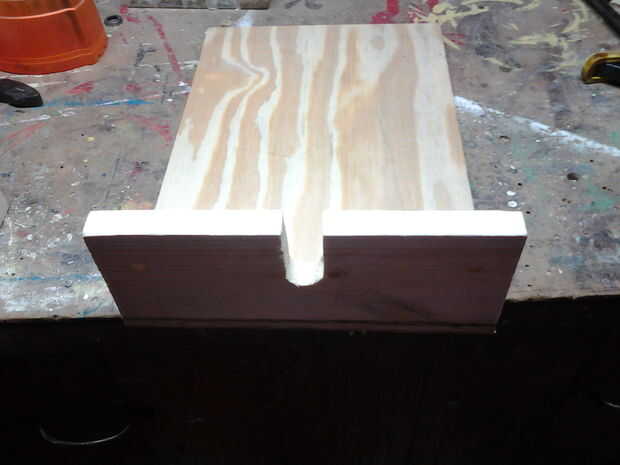

Nota: tuve que cortar la ranura completamente así que encajaría en mi cinturón debajo de la plataforma.
