Scooter eléctrico todo terreno (1 / 15 paso)

Paso 1: Piezas y herramientas

Aquí es un resumen básico de los componentes más importantes.  Tanto como sea posible construí el scooter con piezas que reutiliza o ya tenían en mano, por lo que algunas de estas piezas exactas pueden ser difícil de encontrar.

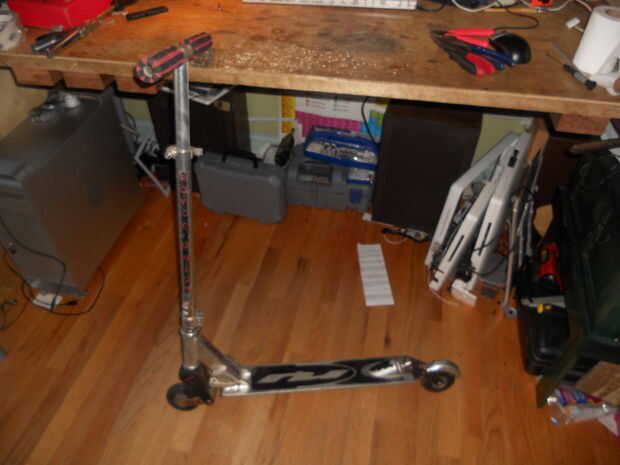

  • Marco en donantes kick scooter - mina fue un tránsito Unión de Royce
  • Ruedas - usé 12.5" baja velocidad ruedas neumáticas de Herramienta norte
  • Motores - 3 x motores CIM, que se utilizan generalmente en los primeros robots
  • Caja de cambios - CIM motores son motores de alta velocidad/bajo par, para que una caja de engranajes se requiere además de la reducción de la impulsión de cadena.  Mi caja de franken es un mashup de dos Andy Mark Toughboxes de 2005.

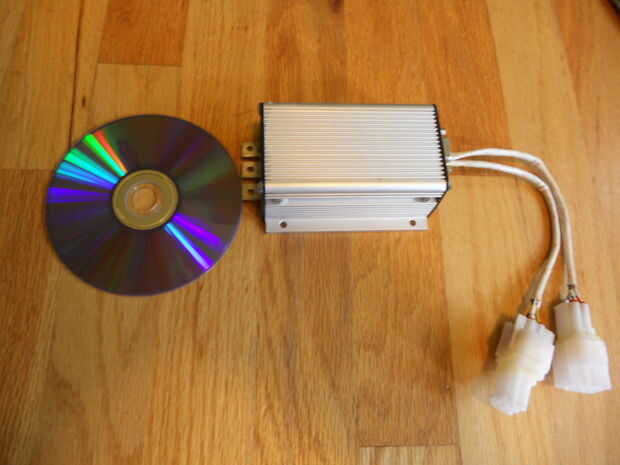

  • Motor regulador + válvula reguladora-fui un poco exagerada y eligió una Kelly KDS72200E, 72V, 120 A continua, 200A pico controlador.

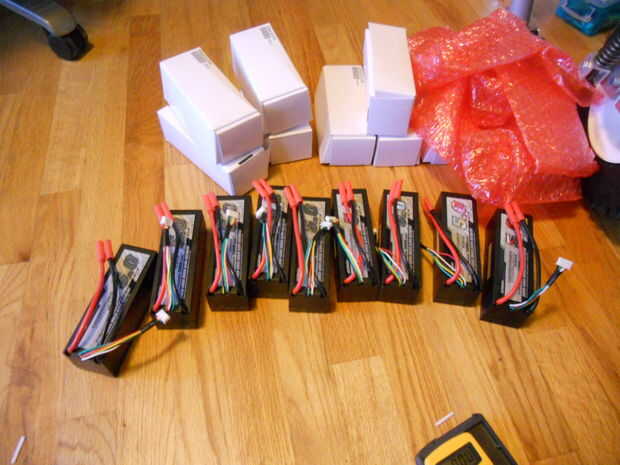

  • Baterías - 8 x paquetes de LiPo Turnigy 5000 mAh 4s
  • Aluminio - canal de ángulo y plano barra en una variedad de sizesd

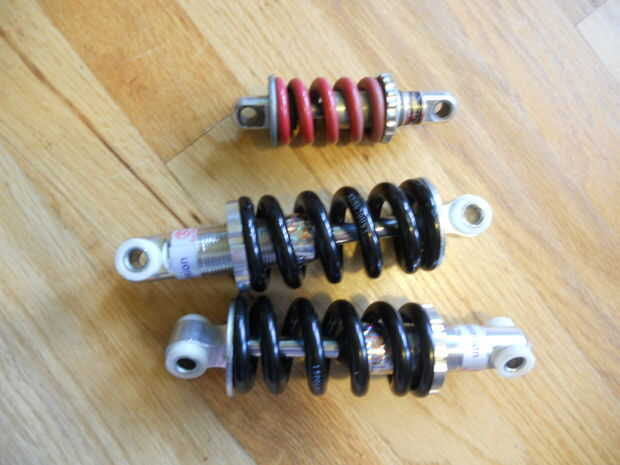

  • Amortiguadores - 2 x montaña bicicleta amortiguadores, 2 x montaña bicicleta horquilla descargas
  • Pernos y tuercas - variedades demasiados y demasiados para enumerar aquí
  • 1/2 varilla roscada con tuercas a juego
  • barras de acero inoxidable de 1/2" y 8mm + eje collares-para los puntos de pivote de la suspensión
  • Interruptor grande
  • Fusibles/portafusibles
  • Conectores terminal actuales alta

Herramientas

  • Taladro - con muchas brocas grandes, hasta por lo menos 1/2"
  • Sierra para metales - si tienes una sierra de cinta con discos para cortar metal, por favor sálvate a ti mismo y usar
  • Taladro - no es estrictamente necesaria, pero se hace taladrar precisamente alineado mucho más fácil que con un taladro de mano
  • Archivo - para suavizar las esquinas agudas y agrandamiento de los agujeros
  • Soplete de propano y aluminio-zinc soldar varillas
  • Un surtido de abrazaderas
  • Mordaza de mesa - mina era literalmente un banco de trabajo que era un vicio, pero el tipo en un banco que sería aún mejor
  • Soldador + soldadura - uno con una punta muy pesada para soldar conectores de gran potencia y la batería lleva
  • Cargador de batería de polímero de litio con fuente de alimentación
  • Por lo menos dos llaves ajustables
