Paso 4: El MS1100, un sensor de gas realmente infrecuente del aire!
Me gusta mucho interactuar con el sensor, esta parte es probablemente la más interesante para mí. Un proyecto como este es una gran manera de descubrir nuevas interacciones, y nunca jugué con sensores de Gas antes de!
Para el desarrollo, decidimos enfocarnos en dos aspectos: tener una prueba precisa que el aire está realmente limpio y añadir algunos sensores comunes para la comodidad de la planta y el hogar.
Como mi amigo que Sebastien fue identificar las moléculas que queremos detectar, nos dimos cuenta que no es muy común sensores de detección de las moléculas de compuestos orgánicos volátiles. Además, no pudimos encontrar mucha información sobre qué elegir... Después de un poco de trabajo, identificamos que el MS1100 parece detectar la mayoría de las partículas que necesitábamos. Es un sensor de $ 25, que es 10 veces más caro que la mayoría de sensores de gas, pero era nuestra única opción... Así que decidimos probarlo. :)
El segundo problema era encontrar datos sobre el sensor: ningún tutorial sobre él! Así que tuvimos que trabajar por nuestra cuenta! La única información que pudimos encontrar fue que un 4 página ficha técnica (PDF adjunto). Pero esto fue sólo el sensor y no la Junta compramos (que parecía tener salida analógica y digital).

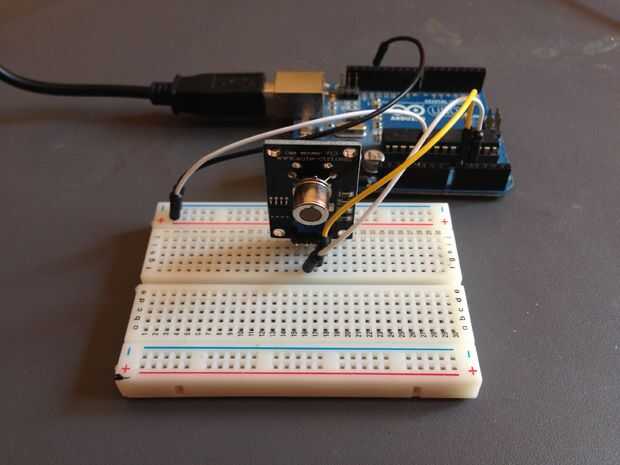

Cuando recibimos la Junta Directiva, tuvimos la suerte identificar un comparador lm2903, conectado a un potenciómetro. Deduce que la salida digital es sólo un disparador para provocar una interrupción cuando el sensor alcanza un cierto nivel (calibrado por el potenciómetro). Realmente no es necesario para nosotros, como la pequeña restricción de nuestro sistema y la presencia de un ADC a bordo, nos permitió leer rápidamente el pin analógico.
Una vez que esté conectado, calienta el sensor y la salida analógica se estabiliza después de algunos minutos. Hemos intentado soplar en él pero no había absolutamente ninguna reacción! Segunda prueba: hemos intentado soplar algo de gas procedente de una botella de pintura de uñas y... milagro! el sensor fue loco y levantado más de 4 veces de su valor original. :)
