S.P.R.E.E. (Solar Fotovoltaica renovables electrón encapsulador), compacto, Durable y generador de energía Solar portátil (3 / 5 paso)

Paso 3: Alambre S.P.R.E.E.

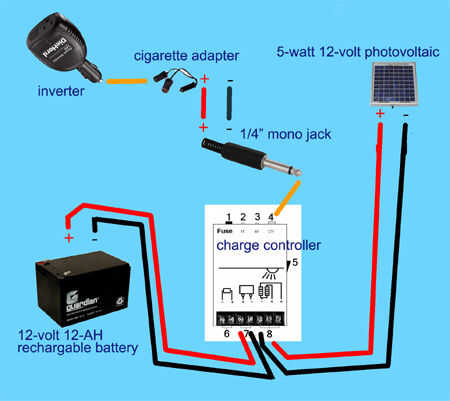

El cableado es muy simple e intuitiva. Básicamente, el panel fotovoltaico y la batería están conectadas al controlador de carga.

El controlador de carga tiene una salida de 12 voltios. Esta salida es en forma de un jack mono de 1/4 de pulgada. El primer paso consiste en cortar el enchufe del alumbrador del cigarrillo del adaptador Y de la y soldar el mono enchufe para el encendedor de cigarrillos. (Ya que era un adaptador Y y hubo 2 zócalos, hice 2 mono-enchufe-a cigarrillo zócalo "conectores", como una copia de seguridad) Asegúrese de probar sus conexiones.

Conecte el panel fotovoltaico para el controlador de carga. Inserte al jack mono de 1/4 de pulgada en la salida de 12 voltios del controlador de carga. Revise las conexiones de nuevo.

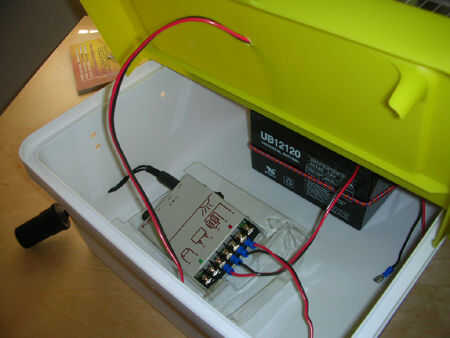

Perforar un agujero en la parte superior de caja de plástico y entonces había unido 2 tableros de madera en la parte superior de la caja. Luego até el panel fotovoltaico a 1/2 pulgada cuadrada de madera tacos. Luego creé una bisagra mediante cable y tornillos, que sostiene el panel fotovoltaica segura pero permite inclinación de 90 a 180 grados. Entonces perforó otro agujero e inserta al conector y el alumbrador del cigarrillo de 12 voltios fuera de la caja a la izquierda, pero hizo una funda para ella mediante el uso de una brida.

Más sobre modificaciones en el paso 5.
