Paso 2: Rojo claro, verde claro, 1, 2, 3...
Tardamos aproximadamente una hora a ordenar todas las partes, escoger y colocar cada componente y de la soldadura.
No importa cómo cuidado usted, no importa cuán bajo usted fijar la temperatura de tu soldador, fusión de un rastro es inevitable. Tenga en cuenta que el circuito era lo suficientemente simple como para que me siga y colocar un puente en su lugar cuando yo no pude cerrar la brecha con la soldadura. Puedo haber tostado que demasiado caliente junto con la traza que despegó el acolchado. Una punta extrafina no han sido bien adaptada para el más grande a través de conexiones de agujero. Este fue el mismo problema que encontré con algunas diminutas placas de breakout Arduino que usé antes. ¡ Oh wells.
Los cambios que hice fueron que "tomas" para el micrófono y el LED. Aserrado, recortada/rodajas y rompió apagado segmentos de 2 pines de tira Rúbrica femenina y soldar en las posiciones de micrófono y 4 LEDs. Esto me permitiría la flexibilidad de colocar los LEDs y micrófono en cualquier lugar que necesitaba Si suelda extensión cables macho encabezados que conecte de nuevo al circuito.
El paquete de baterías está diseñado originalmente para atornillar a la placa del circuito formando una unidad compacta. He extendido los cables de corriente y utiliza algunos tubería encogible para sellar la conexión de empalme de cables expuestos. Esto me daría flexibilidad en la colocación de soporte de la batería si la unidad era demasiado grande para caber en una posición.

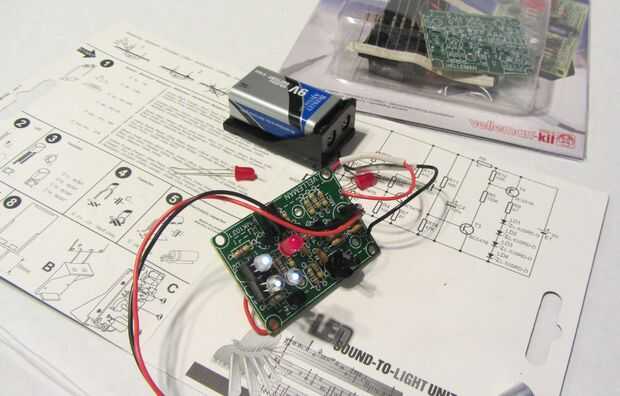

Después fue montado el kit, lo probé con los 4 LEDs rojo originales. Los LEDs se encienden con el potenciómetro de sensibilidad ajustado. Obtiene más brillante como la entrada de sonido es más fuerte.

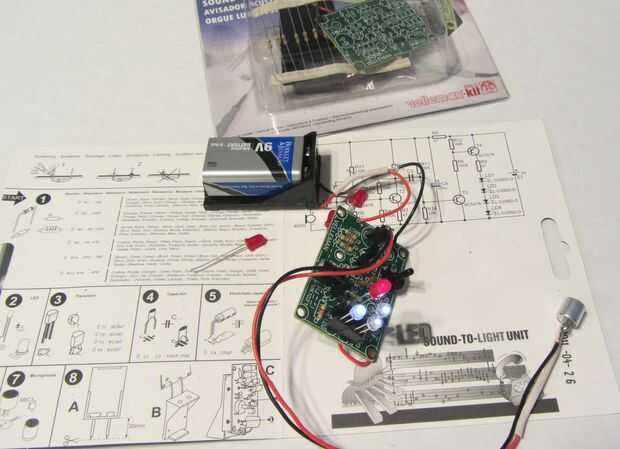

Entonces quería comenzar el intercambio de los LED rojos con LEDs blanco brillantes. Nota que lija en mi LED blancos claro para obtener una mejor luz difusa. Pasa cada LED uno por uno. Descubrí que el requisito de potencia de diferentes LEDs sólo me permitida cambiar 3 de los LED rojos de LEDs blancos. Supongo que uno podría calcular la carga y ajustar el valor de la resistencia para dar cabida a un conjunto de 4 LEDs blancos. Los LEDs se enganchan para arriba en la serie tan trabajado suficientemente con 3 LEDs blancos y 1 LED rojo.
Usé un cable de cinta para construir el mazo que va a los LEDs. Utilice cinta aislante para aislar y cubrir todos los cables expuestos para que ellos no corta hacia fuera cuando usted llene en el peluche.
