RS-LM 2014 Audi R18 E-Tron Quattro 3d printed RC car (8 / 14 paso)

Paso 8: Soportes del Motor

Piezas impresas:

Montaje del motor

Brazo de montaje del motor

Equipos de montaje (derecha)

Equipos de montaje (izquierda)

(2) titular engranajes rectos

Piezas de plásticas / Metal:

(2) tornillo M3 x 6

M5 x 25 Post

(2) M5 x 0,2 separador cuña

(2) M1.6 Tornillo de zócalo 5 x

Piezas alternativas:

Montaje plástico del Motor y sistema de dirección para Sakura XI deporte (SAK-XS101)

Placa de aluminio para deporte Sakura XI (SAK XS109 / PK)

o

Montaje de Motor de aluminio 7075 (SAK-XS303 / PK)

Sostenedor plástico pila (para titulares de engranajes rectos) [SAK-U106]

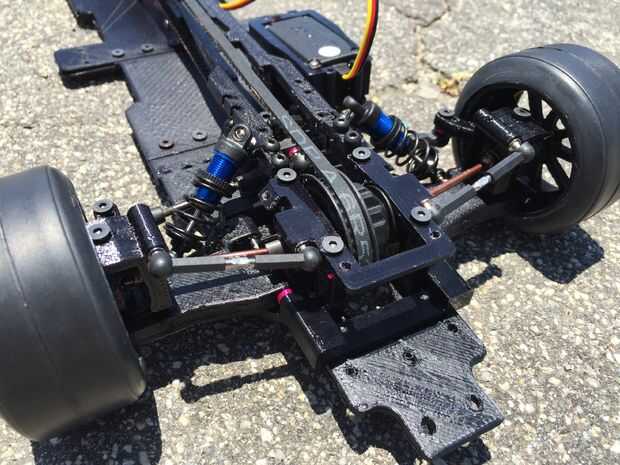

1. Deslice el M5 x 25 puesto en el engranaje de estímulo.

2. Coloque un M5 x espesor 0.2 a cada lado del eje.

3. Instale un soporte del engranaje de estímulo a cada lado del eje y fije atornillando un m3 x 6 tornillo a cada lado del eje.

4 Coloque los montajes del engranaje en el chasis con m3 x 8 tornillos planos.

5. Sujete el motor montarlos en el montaje del engranaje de izquierda y el tornillo de brazo de montaje de Motor con m3 x 6 tornillos y fíjelo al chasis con m3 x 8 tornillos planos.

6. Deslice la correa larga sobre los equipos de montaje en 19T en un lado y la correa corta en el otro Monte de engranaje de 19T.

7. Deslice al conjunto del engranaje de estímulo en los montajes del engranaje.

8. Atornille el conjunto en el montaje del engranaje con dos M1.6 x 5 tornillos.
