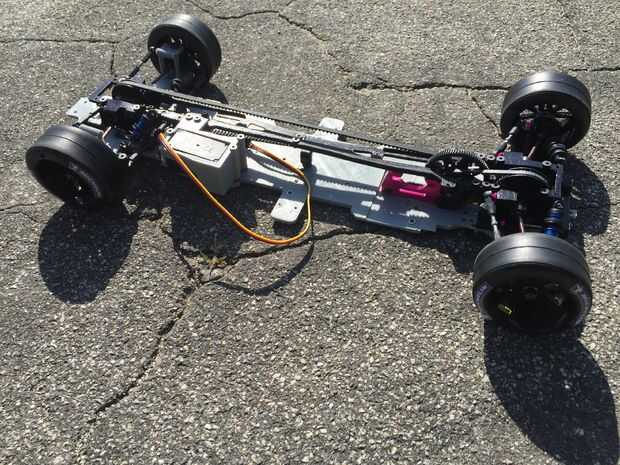

Paso 11: Servo y Servo montaje
Piezas impresas:
Servo Mount
Parte superior de montaje de servo
Piezas de plásticas / Metal:
Hitec HS-77BB servos de perfil bajo
Brazo de servo (se puede utilizar un servo largo 1.5-2" brazo que utiliza un brazo de servo y luego una extensión con un pedazo de carbón)
(2) tornillos planos M3 x 16
(10) tornillo plana M3 x 8
(2) arandela plana de 2,0 mm aluminio M3
[3RAC-WF320/PK]
(4) rótula 4,8 mm (3RAC-SD48H5/pk)
M3 x 12 Tornillo m3 x 3 tazas de plástico bola aluminio lavadora [3RAC-WF330/PK] 4.8mm
(1) tornillo de fijación m3 x 16
1. Corte el perno trasero del servo se monta en la parte posterior del servo. Los montajes del alambre, y brazo de servo.
2. Atornille el m3 x 12 tornillo por la parte superior del brazo de servo para que asoma fuera de la base. (Recuerde, el servo será montón boca abajo)
3. Deslice el m3 x 3 arandela de aluminio y enroscar el rótula de 4,8 mm.
4. Instale el brazo de servo en el servo
5. Deslice el conjunto de servo servo montaje.
6. Atornillar el servo en el Monte con (2) m3 x 8 tornillos planos.
7. Fije la parte superior del Servo el servo de montaje y tornillo con (6) m3 x 8 tornillos planos. Dos tornillos ir aunque el montaje del servo y fijarlo a la cubierta superior.
8. toque en las tazas de bolas de plástico de 4.8mm con un m3 x 1,0 grifo y enroscar en el m3 x 16 tornillo en Copa una bola.
9. Coloque una taza bola en la rótula de 4.8 mm en el servo y el otro en el rótula que está en el sistema de dirección.
10. Enchufe el cable de servo en la primera ranura del receptor y conectar el esc. Activar y ajustar el brazo del servo asegurándose de que está dirigido directamente. Ajuste el brazo del servo si no es así. Ajustar la conexión de mando para que las ruedas se dirigen directamente en la posición neutral por desenroscando un lado de las tazas de bolas de plástico para apretar o alargar para acortar. Una vez tengas la posición correcta, conecte la conexión de mando en el brazo del servo para que la conexión de mando conecta el brazo del servo con el sistema de dirección.
