Paso 6: Parte posterior suspensión
Obligatorio
(2) descargas 55mm
(1 paquete) de Yokomo trasero lado rodillo springs (YOKR12-21SH) * puede utilizar otra marca si usted elige
(2) Yokomo Roll primavera titular (YOKR12-21) *
(6) tuercas de rótula asociada del equipo
(1) rienda suelta Tamiya RM-01 carbono L piezas - enlaces 2pc RM01 / F104 V2
(10) tornillos m3x25
(2) tornillo m3x30
Me voy a saltar escribir perforación y roscado y asumir que entiendes que es necesario para instalar los tornillos.

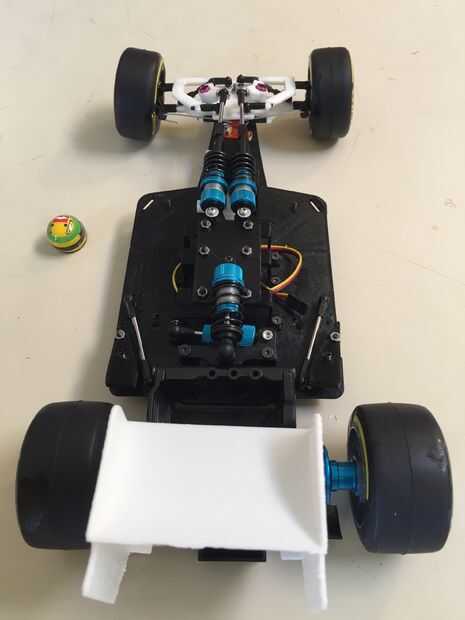

1. instalar la jaula de batería en el chasis (chasis B) del centro. Colocar un tornillo de m3 en cada pata de la caja.
Instalar dos bola tornillo de cabeza hueca (equipo asociado) en los agujeros en la sección de centro. Estos agujeros particular son para la parte delantera de los brazos de control inferiores trasero que se ilustran en las imágenes arriba con tuercas de casquillo azul.
Instale el amortiguador en el orificio central de la caja de la batería con la toma de bola posterior hacia la parte posterior del coche.
Instale una tuerca en el soporte amortiguador situado en el lado izquierdo de la jaula de la caja de batería centro chasis. (es la última sección de la jaula, hacia la parte posterior).
Extremos de barra en los tensores de m3x35 e instale el tensor sobre el chasis del centro.
Tome la parte inferior de chasis trasero e instale el montaje del amortiguador trasero y la torre de amortiguador trasero, instale con los tornillos de m3x25mm (4).
Instalar equipo asociado husillo encaje en el agujero trasero de centro en el montaje del amortiguador trasero. (si tus descargas vinieron con una bola y zócalo y un tornillo especial entonces usan eso tornillo de este paso.

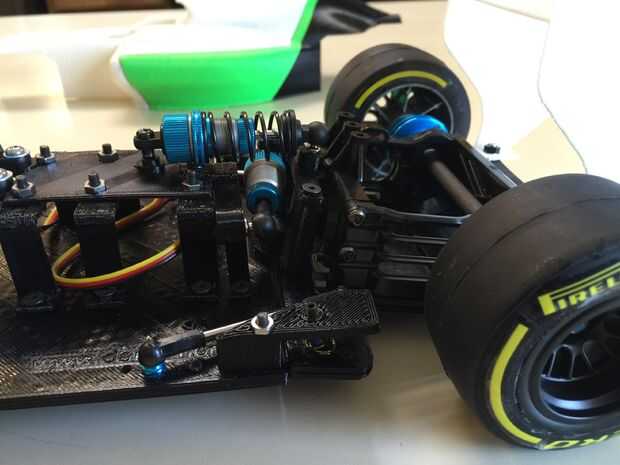

Instale el amortiguador trasero. Amortiguador es el quita el mismo choque con el resorte.
Scew en dos equipo había asociado tornillos tuercas en la sección trasera del chasis.
10. unir dos chasis secciones uniendo ajustar el amortiguador trasero a la pieza del chasis trasero y atacando a los brazos de control inferiores (m3x35 tensores) chasquear en el los tornillos de la bola.
11. fijar el amortiguador trasero a la parte trasera inferior encajándola en el tornillo de la bola en el soporte del amortiguador trasero.
12. toma la izquierda y derecha resorte amortiguador de montaje y coloque el rollo primavera titular a cada montaje.
13. Instale el resorte del rodillo sobre el soporte.
14. instalar los soportes de resorte amortiguadores atornillado con un tornillo m3x30 y colocando una tuerca m3 en el extremo.
Asegúrese de que todo lo mueve suavemente. Y ajustar la tensión del resorte. La posterior inclinación puede ajustarse mediante el ajuste de la fuerza de la primavera en el choque y su configuración. Rollo del amortiguador puede ajustarse con diferentes fluidos.
Posterior montaje ahora se ha completado.
