Paso 1: RS-01 chasis de F1 impreso 3d

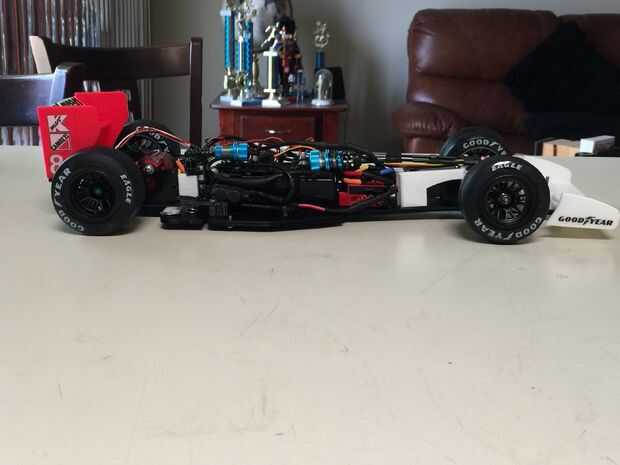

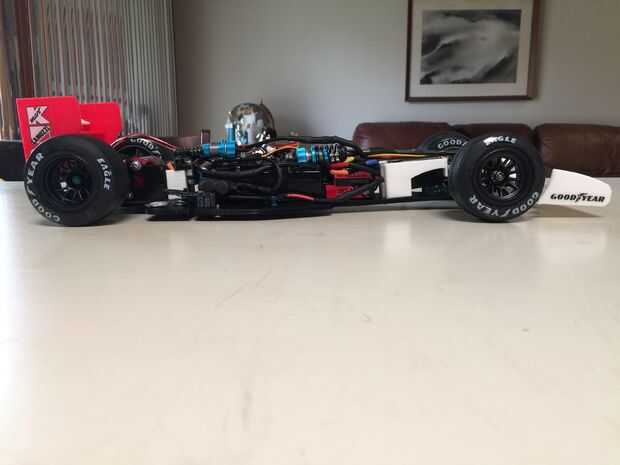

Introducción a la RS-01 chasis impreso 3d diseñado para el coche de Control remoto de F1 RC abierto.
He nombrado este chasis RS-01. Las "r" está parado para Riverside Speedway. La autopista de Riverside fue una pista histórica, situada en la frontera de Moreno Valley y Riverside, California, que acogió a todos los grandes de Carol Shelby a Mario Andretti. Incluso fue sede de numerosas carreras de fórmula 1. Crecí en Moreno Valley, a menos de una milla lejos, escuchar los sonidos de motores llenando el aire, así que tengo esa pista y es historia histórico como parte de mi patrimonio. Como un homenaje a esta gran pista he nombrado mi chasis después de él.
Acerca de mí: Soy un chico de coche que diseño asistido por computadora (CAD) hace 5 días (desde que publiqué este 16 de marzo de 2016)... Este es el primer diseño que he hecho. No es mentira!

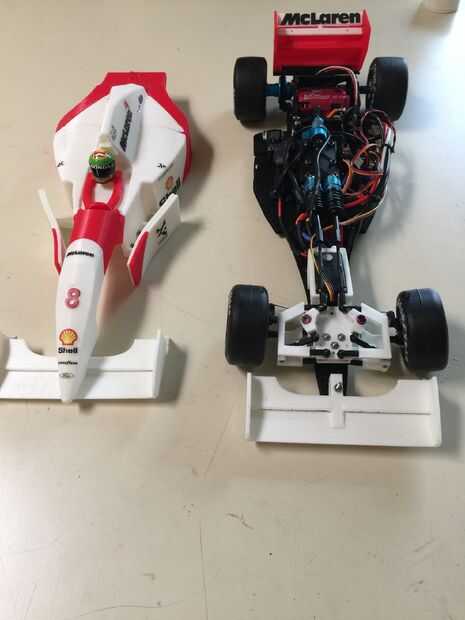

Objetivos: El chasis de la RS-01 está diseñado para hacer un coche de carreras 3d de impresos de la competencia. Este coche es una versión impresa 3d de coches de competición RC Tamiya F104 Pro versión 2 como 3Racing FGX F1, coches que cuestan alrededor de $600.

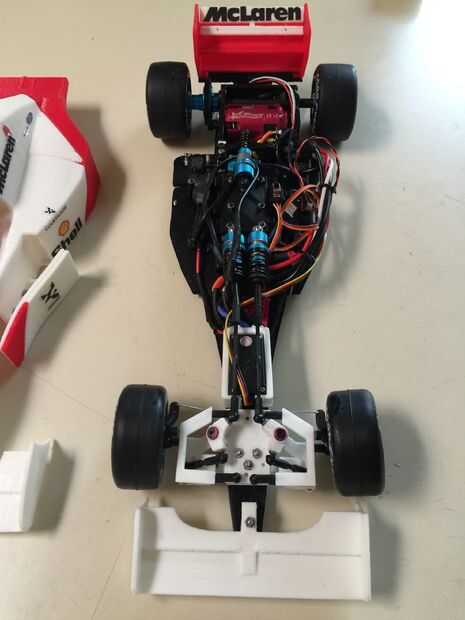

Cuenta con varillas delanteras ajustables, suspensión trasera regulable con un anti rodillo amortiguador. La suspensión delantera traduce el movimiento a través de balancines que luego comprimen los choques. La suspensión trasera se mueve independientemente del cuerpo principal. Es básicamente un árbol vivo con una barra Panhard. No comprime, sólo puede mover torsión, por lo que si una rueda golpea una roca, sólo que la rueda se moverá hacia arriba.
Diseño modular:
Diseñé este chasis para ser modular. Puede ejecutar 3d ruedas impresas, o ruedas de plástico real de la tienda, apenas cambiando los ejes. Diferentes soportes del motor también se ser fácilmente cambiadas en por imprimir un diverso chasis posterior que tiene los agujeros correctos para esa configuración particular. Si se centran en construir el coche de control remoto más rápido que usted puede tener, con el motor más de gran alcance y neumáticos de goma delicado que se puede encontrar: coches que se pueden ejecutar de 80 mph, entonces este chasis también trabajará para usted. En su forma de raza está diseñado para uso Tamiya F104 soportes traseros del motor y el eje trasero. Con estas adiciones, el cielo es el límite. Ir a la pista y mostrar rapidez 3d impreso coche puede ir!
Suspensión delantera:
Elegí una suspensión de doble brazo oscilante de varillas sobre una típica Macpherson strut suspensión por dos razones: (1) quería que los choques para caber dentro de la fórmula F1 cuerpo y (2) credibilidad, una suspensión de varillas es el tipo exacto de la suspensión que utilizan coches de fórmula 1 real, por lo que era apropiado.
Suspensión posterior:
Suspensión trasera necesita moverse no sólo lateralmente, pero también torsión para un mayor control. El choque se monta en el coche y se conecta a un montaje en el chasis trasero. El regulador controla el rollo de lo eje. Evitará que las ruedas traseras reaccionar demasiado rápido, para que pueda ajustar la parte trasera del coche por su particular configuración y entornos. Brazos de control más bajos permiten la acción de bisagra, y los brazos de control superior son cercanos con los resortes para mantener a todo nivel. Usted puede cambiar estos resortes amortiguadores para realizar más ajustes del coche. Todas estas partes trabajan juntas para crear una suspensión de configuración que le permite ajustar la rigidez de la suspensión trasera mediante el ajuste de la configuración de descarga, muelles amortiguadores e incluso lo fuerte el amortiguador funciona a través del uso de fluidos más particular.
Servo:
Para ser un coche de RC de la F1 real, tienes que usar el trasero y servos de gran alcance. Sin embargo, con las restricciones de tamaño de cuerpos de coche RC necesitará usar un servo de perfil bajo. El servo que estoy usando es un servo de bajo perfil de alta tecnología. Hitec RCD 31077S HS-77BB bajo perfil BB ServoSpeed (4.8V/6.0V): 0.18/0.14 sec @ 60 grados par onzas/pulg (4.8V/6.0V): 61/76, esfuerzo de torsión kg. / cm. (4.8V/6.0V): 4.4/5.5 tiene grandes especificaciones y aún mejor, un gran precio. Vende por $25, por lo que es el servo ideal para utilizar en el coche abierto F1 Rc porque es potente y está diseñado para su uso en F1 proyectos como este. Se incluyen los soportes del servo.
Batería: La batería se monta longitudinalmente en el coche para mejor distribución del peso, manteniendo el centro de masa en el centro del coche. La jaula de batería puede montar cualquier batería hasta el tamaño de la Turing nano-tech Shorty 4200mah 2S2P Hardcore Lipo Pack (96x46.4x25mm). Choques: El chasis de la RS-01 utiliza amortiguadores de 55mm. Cualquier crisis pueden trabajar. Los choques delanteros fueron modificados para utilizar más ejes de 110mm con tubos de fibra de carbono, actuando como eje cubiertas. La tarifa del resorte es actualmente 19 lbs/pie, pero lo bueno es que usted puede utilizar cualquier tasa de choque y primavera de 55mm que desee — es todo armonioso. Tornillos y llaves: para mantener el peso bajo, usé llaves métricas para atornillar los tornillos en el plástico. Grifos para tornillo de 1.0 m3 y los pernos. Me siento muy orgulloso de este chasis que diseñado y construido. Va a desarrollar esta configuración de suspensión hasta alcanzar todos sus objetivos de diseño.
