Router estría Jig para torno de madera (3 / 5 paso)

Paso 3: Consideraciones de diseño iterativo

En este punto usted puede haber notado que las cosas han cambiado en las imágenes a lo largo de este proyecto. Desde que fui diseñando cosas como estaba construirlos, de vez en cuando esto significaba que tenía que volver atrás y hacer modificaciones.

Algunos de ellos:

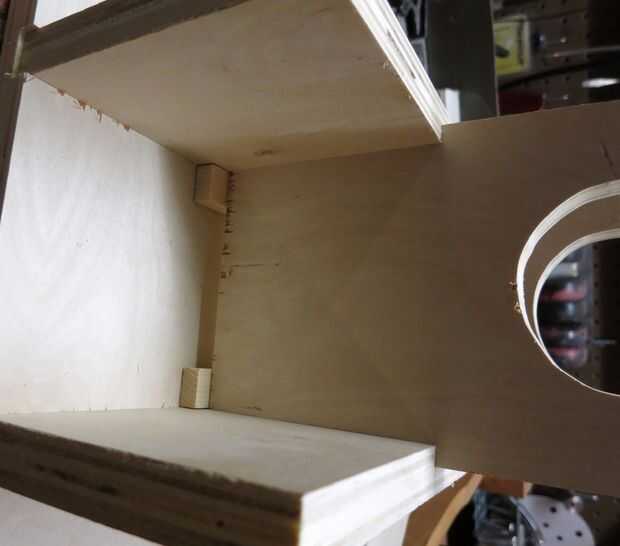

-El cuadrado inferior del montaje del router no acercarse lo suficiente en la cabeza o la cola del torno ya que las poblaciones de cabeza/cola consiguieron de la manera. Necesitaba eliminar las esquinas.

-Después de varias medidas, todavía podido cortar los soportes frente/parte posterior muy cortos. Esto terminó resolviendo al final porque yo solía algunas cuñas para muy cuidadosamente ajustar la altura del router.

-Los bloques de que cortar en la parte inferior de la base eran más gruesos que la bancada y no pudieron bloquear en lugar. Necesitaba utilizar un plano de bloque para quitar unos 1/16" de ellos.

Por supuesto, también hay cambios que haría para el modelo siguiente. Entre los:

-Realizar la parte delantera de la base más grande por lo que es más fácil mover el router para el trabajo de la placa frontal.

-Ampliar el centro de la montura base debajo de la broca por lo que hay menos ocasión de la captura de broca (sucedió en un ensayo :()

-
