Router estría Jig para torno de madera (2 / 5 paso)

Paso 2: Construir el soporte del Router

Avanzando desde la base, ahora necesitamos una manera de mantener el router en su lugar. La mayoría de esto se hizo de los cortes de madera contrachapada de la base. Quería que ser lo suficientemente flexible como para soportar distintos enrutadores en caso mio da hacia fuera o si necesito uno con más poder, más tarde.

Contiene una base y dos lados con mortajas de estabilidad junto con una parte delantera y trasera de apoyo para sostener el router. Comience por medir el tamaño de su cuerpo de router y asegurándose de que su montaje será lo suficientemente amplia como para dar cabida, junto con suficiente izquierda sobre poner todo junto.

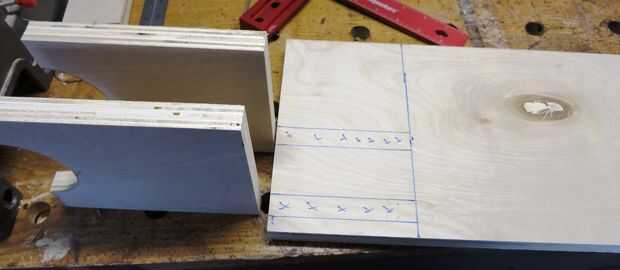

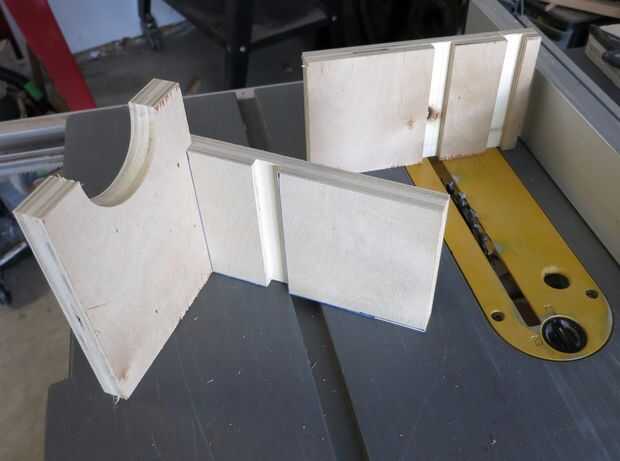

Cortar un cuadrado de la parte inferior y hacer 2 ranuras que sostenga los costados verticales en su lugar. Del mismo modo, hacer las ranuras en los lados para contener los soportes delanteros y traseros. Asegúrese de que el espacio no exceda la longitud del cuerpo cilíndrico del router.

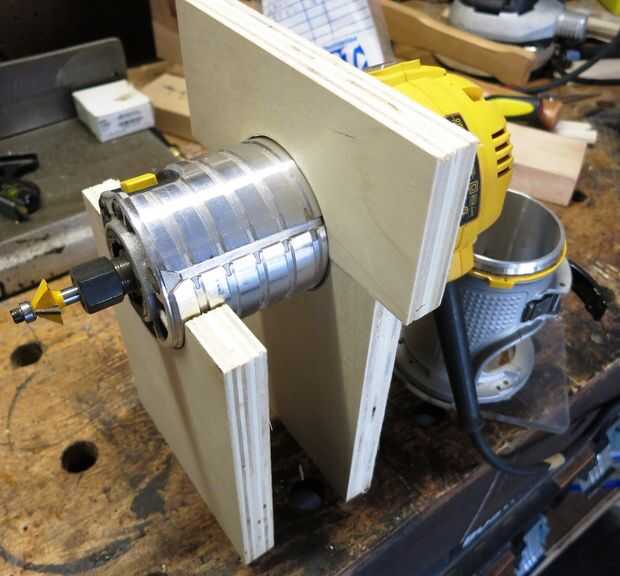

Con su sierra o taladro de la opción, cortar los agujeros en los soportes y asegúrese que su router se limpio en su lugar. Para ayuda adicional, coloque algunos pies de fieltro alrededor de los lados.

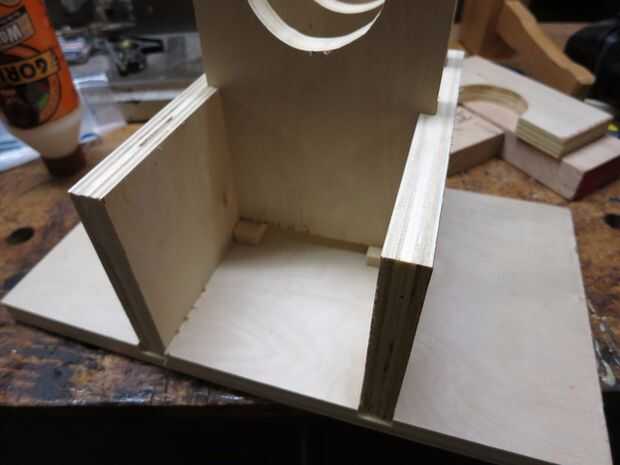

Pegue los lados en el lugar pero no permanentemente Fije el frente y espalda. Esto nos permitirá ajustar la altura del router. En teoría esto no cambiará, así que siempre puede hacerlo más adelante pero no me gusta la idea de no ser capaz de conectar routers.

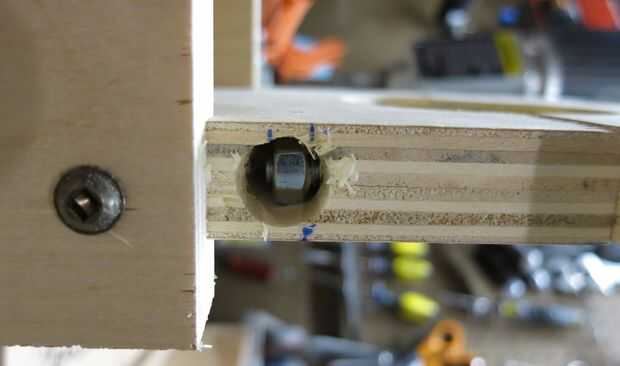

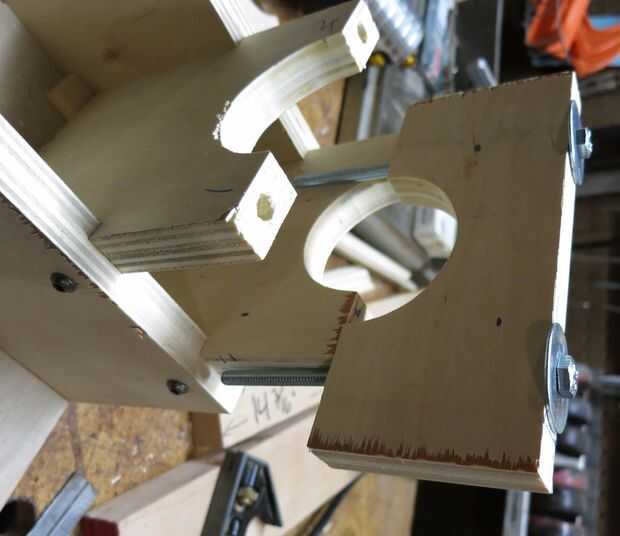

Para mantener el router en su lugar, utilice un taladro hacer un agujero de la parte superior de la parte delantera y posterior hacia abajo en el cuerpo de cada uno. Estos aceptan los pernos de montaje más adelante. Para darles algo a, utilice una broca de mayor tamaño y perfore un agujero poco profundo en cada lado de los soportes inferiores por lo que cruzan los agujeros verticales ya. Con cuidado coloque una tuerca en cada agujero y atornille los pernos en su lugar. Usé una llave de impacto para sacar las tuercas en la madera para que no caigan más tarde.

Para mantenerse en el router, he utilizado algunas manijas de la máquina de mi mesa de fresadora. Perfore un agujero a cada lado de la base ligeramente más pequeña que los hilos de rosca y apriete hacia abajo. Después de la primera prueba, me di cuenta de que eran un poco largos así que pegué en un separador de madera extra como. Estos evitará los extremos de las manijas de excavación en la mesa. También me da suficiente espacio para añadir frutos secos en la parte inferior si la madera hilos fail.
