Robot plataforma incluyendo puentes de h $10 R/C coche (3 / 5 paso)

Paso 3: Desoldar el chip de la placa

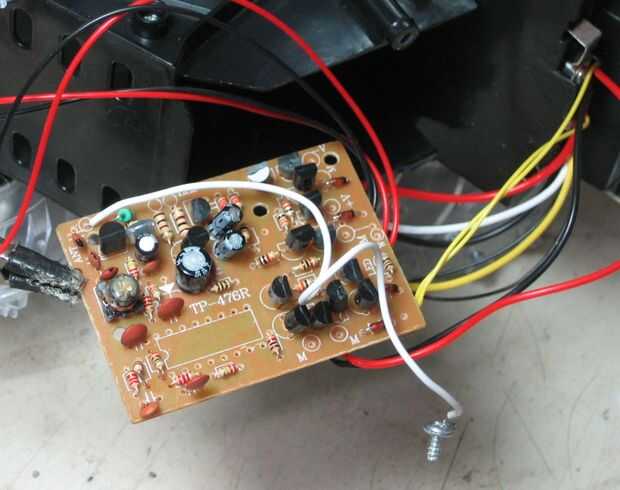

Hay uno 16 chip pin que lo hace todo por el vaso.  Lleva las entradas de los componentes del receptor y figuras de las señales de lo que son, salidas entonces a los dos puentes de h para el control de las ruedas.

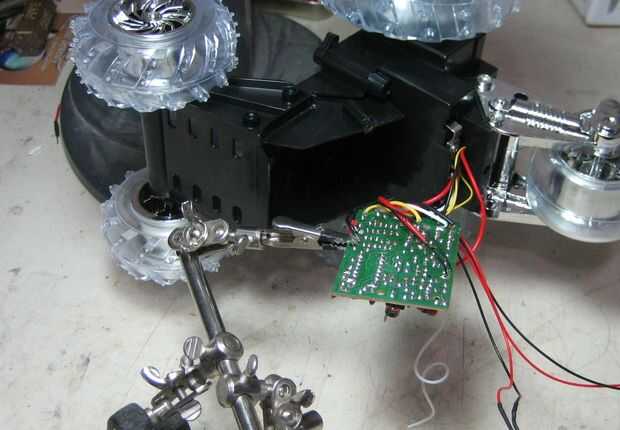

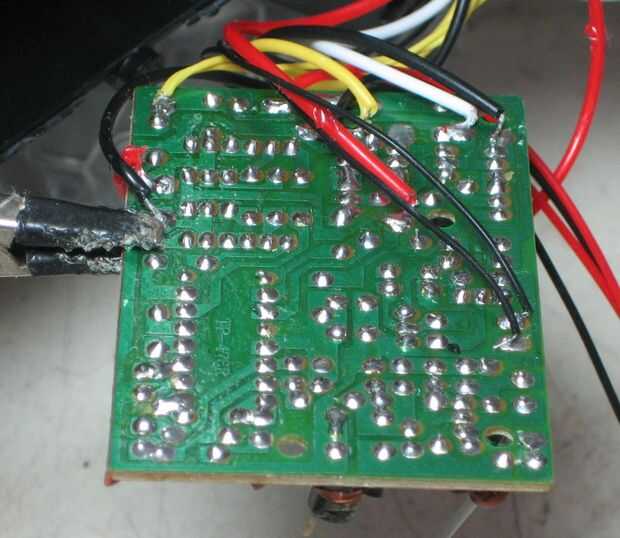

Para desoldar el chip es hacia adelante.  Sin embargo lo haces, tomar un poco de cuidado ya que los pads de soldadura tienen otros componentes cerca o incluso en el mismo cojín como la viruta sí mismo.  Te tienes que resoldar todo por lo que están conectados cuando esto termine.

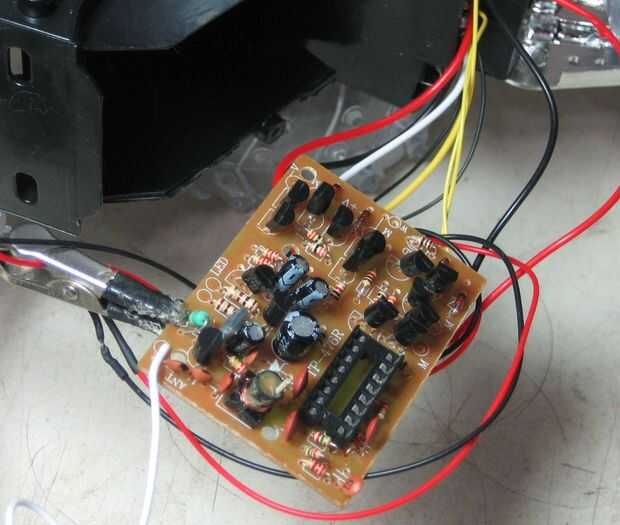

Yo soldado en un socket de 16 pines porque quería volver a poner el chip en el tablero de prueba.  Sobre la reflexión, debo han puesto en estándar de 0,1" hembra encabezados.   Algo que pude conectar los cables de puente en fácilmente.  La toma de corriente funciona OK pero no es ideal.   Una vez más, YMMV.    Puede resoldar en los cables que van directamente en el controlador.  Lo que funcione, asegúrese de que resoldar los otros pernos juntos que tal vez consiguieran desoldar en la PCB, los que comparten el mismo pad de soldadura con un pin del chip.
