Robot lanzador de la llama (4 / 6 paso)

Paso 4: Construir el chasis

El chasis no es complicado hacerlo pero toma tanto tiempo para construir.

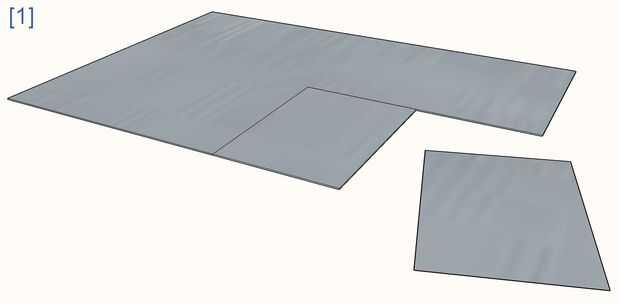

  1. Corte en los pedazos de chapa 2 de 15x11cm. Usar la cizalla de metal para hacer ese paso.

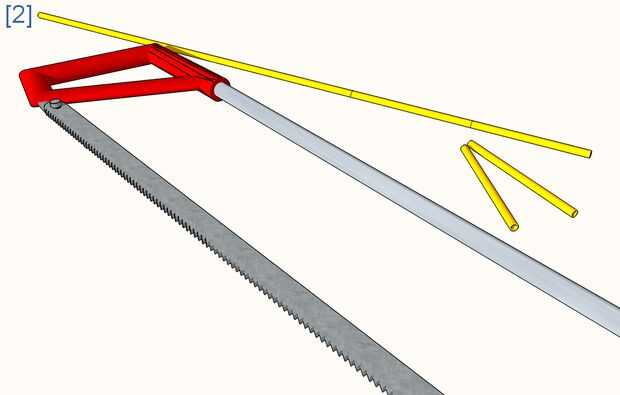

  2. Corte en los pedazos de tubo 4 de latón de 8,5 cm de longitud. Utilizamos para hacer una estructura rígida y fácilmente desprendible. También corte 2 piezas de 2cm de longitud.
    Aviso de 8,5 cm es la altura del desodorante detrás de la válvula. Se puede comprender por qué al ver la imagen en la introducción.

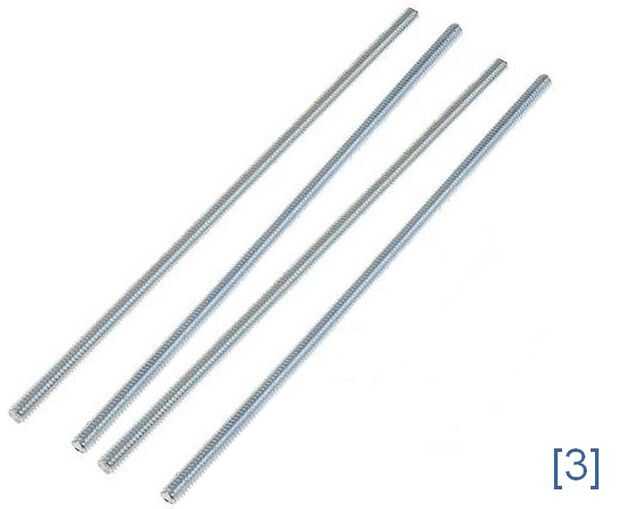

  3. En el roscado piezas de varilla 4 de 12 cm de longitud.
    Un poco más que el tubo de latón por lo que podemos poner algunos tornillos.

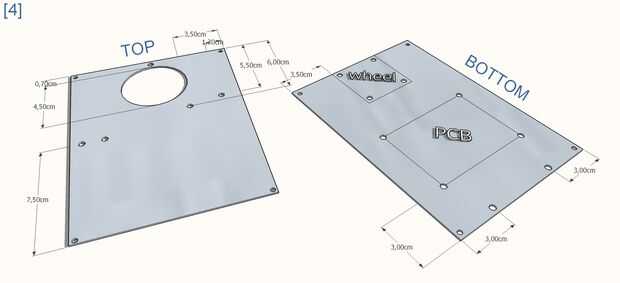

  4. Tomar taladro y hace los agujeros en la hoja de acero Usar sus partes (desodorante, PCB, rueda de la carretilla) para marcar los orificios. Estas medidas son sólo un ejemplo. Puede hacer agujero de desodorante con la cizalla de metal.

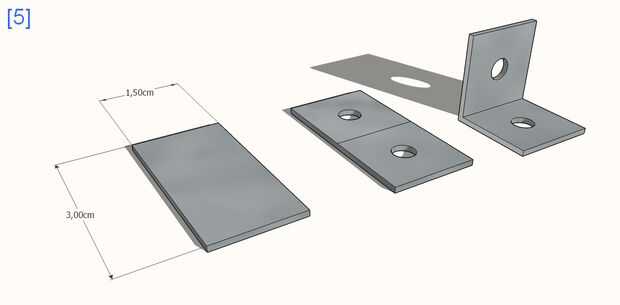

  5. Pedazos de hoja 3 corte en el acero de 1, 5x3cm. Hacer agujeros en la imagen y doblar la pieza en 2 mismo Part. Las piezas hacen un soporte sólido para las luces y el tip31.

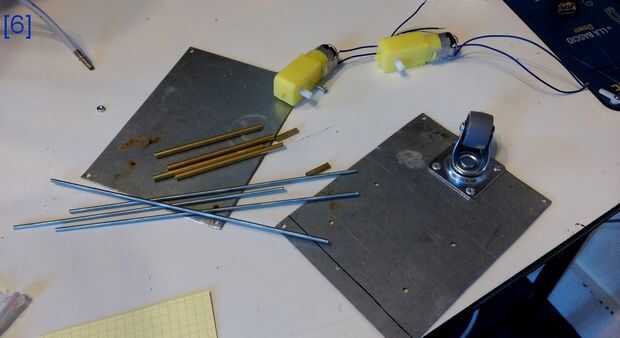

  6. Remaches de la rueda de la carretilla. Las diferentes partes parecen las 6 fotos.

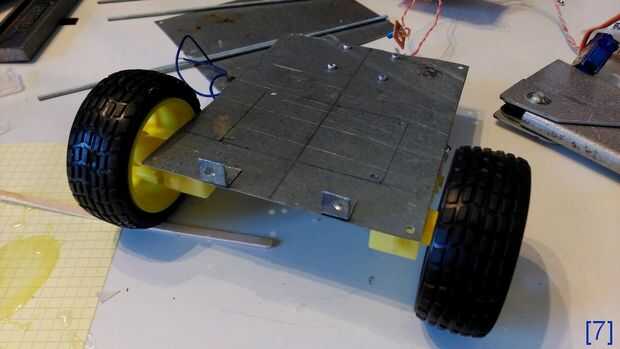

  7. Pulir la superficie del motors para darles más agarre. Pegar con algún epoxi directamente a la hoja. Es un paso difícil. Preste atención a la alineación. Puede clavar hizo todos soporte en el paso 5.

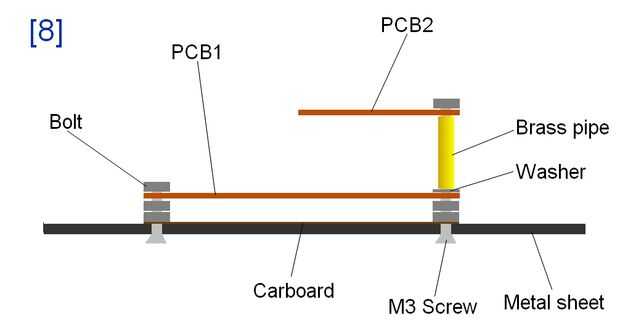

Todas las piezas encajan ahora. I asesoramiento para poner un cartón entre el PCB y la hoja de metal. Personnaly corte un cartón del tamaño de PCB y envuelva con alguna cinta. No cortocircuito como esta. Hacer lo mismo para el circuito de gas ligter. El dos pequeño pedazo de tubería de cobre se utiliza para hacer un pcb de dos pisos de la ayuda, ver la figura 8.
