Robot de energía solar (11 / 17 paso)

Paso 11: Construir el circuito

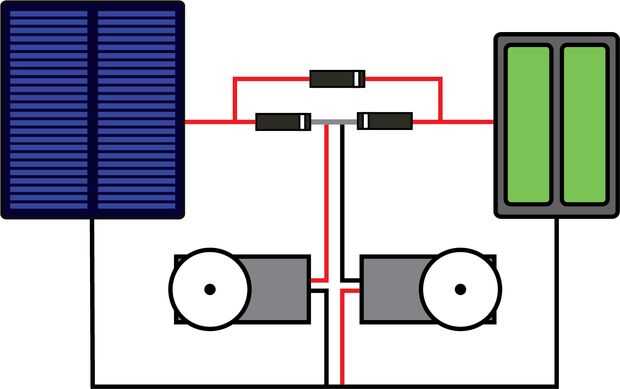

El circuito para este bot se basa en un simple circuito de carga solar de David Cook. El circuito tiene dos schottky diodos conectados cátodo a-cátodo con un diodo conectado con el panel solar y una de las baterías. Esta configuración permite que las baterías o el panel solar para proporcionar energía a los motores, dependiendo de que puede proporcionar la más corriente.

Puesto que las baterías también son recargables, hay un tercer diodo conectado desde el panel solar directamente a la batería nuevamente. Esto permite que la electricidad fluya a las baterías y la recarga.

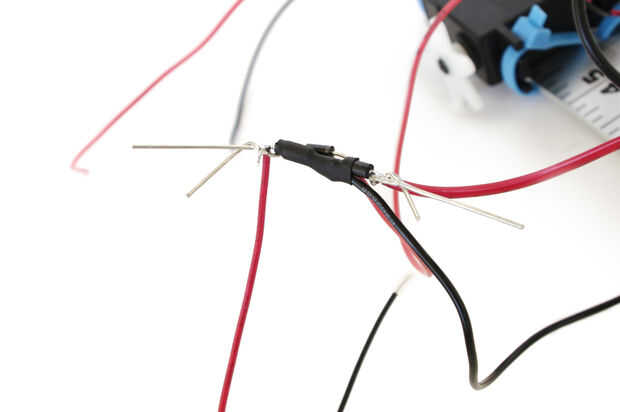

Para conectar, primero Conecte un cable rojo de uno de los servos y un cable negro desde el servo opuesto al punto central de la conexión del cátodo.

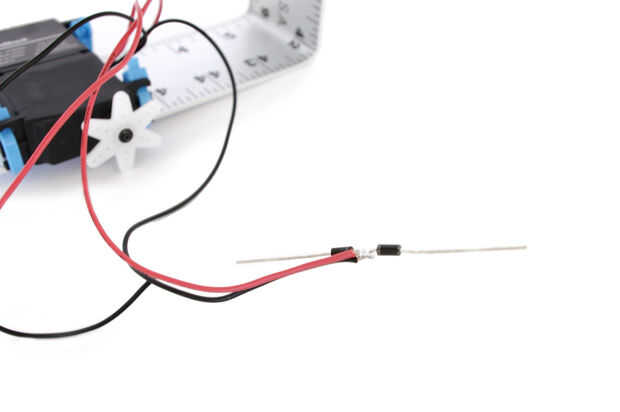

A continuación, conecte el cable rojo desde el cierre de la batería al ánodo de uno de los diodos de schottky. Conecte el cable rojo del panel solar al ánodo del diodo de otros.

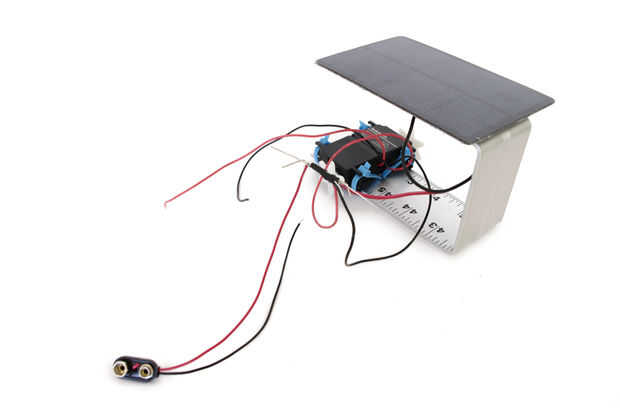

Una vez que se hace con, suelda el ánodo de un diodo de tercera para el cable rojo conectado al panel solar y el cátodo para el cable rojo desde el cierre de la batería.

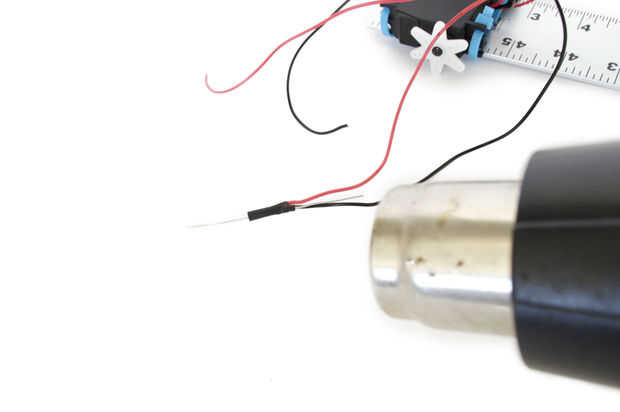

Usando el tubo del encogimiento o con cinta aislante, aísle el cableado para evitar que un cortocircuito.
