Paso 4: Conectarlo

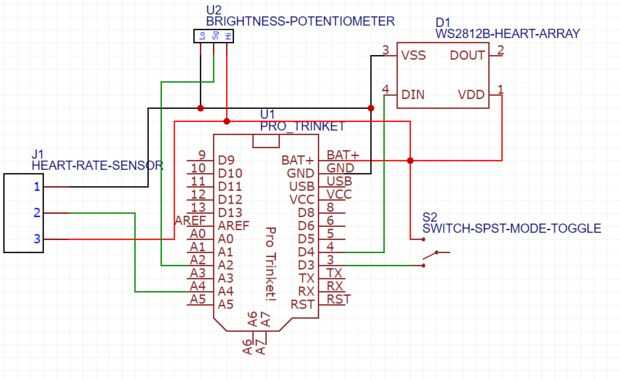

Ahora tiempo para cablear todo hasta nuestro arduino. Puede utilizar el esquema como referencia.
En primer lugar, la soldadura del conector JST a la placa arduino (su etiqueta para usted). Se trata de que la batería va que alimenta todo).

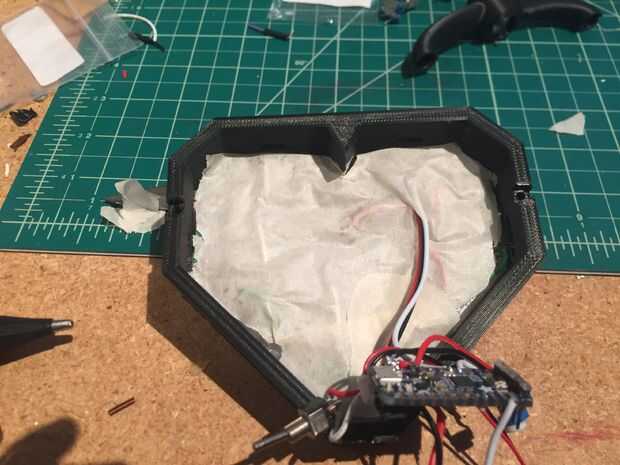

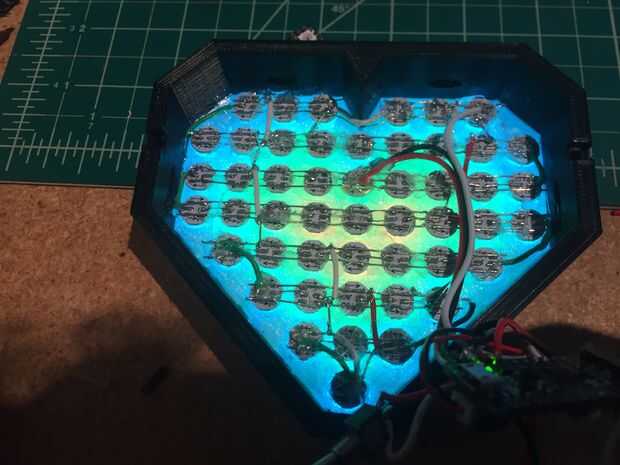

A continuación, cortar 3 cables para conectar su arsenal del LED a tu arduino. Asegúrese de que usted conecte la línea de datos a la primera "D en" en la matriz. Alimentación y tierra se pueden conectar en cualquier lugar (en sus respectivos autobuses). Una vez que éstos están conectados, colocar una capa de cinta adhesiva en las partes posterioras de sus LEDs. Esto evitará cualquier cortocircuitos accidentales cuando jam el arduino en el estrecho espacio. Cable entonces la matriz a arduino (referencia el esquema).
Ahora viene el sensor del pulso. El sensor funciona por una luz brillante en la piel y medir cómo de oscuro es. Como tu corazón se contrae, se expande los capilares en la piel. Esto cambia cómo reflexivo es su piel, y ese cambio es lo que hacemos un seguimiento de nuestro arduino. Esto significa que los lugares con el mayor flujo de sangre, como las puntas de los dedos y lóbulos de las orejas, nos dan la mejor señal.
Mientras que el sensor del pulso viene con es lo suficientemente larga para golpear su lóbulo de la oreja, probablemente tendrás que ampliarlo para golpear los dedos (que es lo que fui). Asegúrese de que tiene una soldadura buena articulación y uso trenzado de alambre (no sólida) desde este cable estará moviendo mucho. Soldar el sensor del pulso para el arduino. Ahora el colgante debe trabajar cuando se conecta la batería, pero todavía tenemos algunas características a añadir.
Conecte el interruptor SPST. Esto se alternará entre el "modo del latido del corazón", donde leemos del sensor de corazón, para el "modo fiesta", que sólo juega bien cambiante corazón forma arco iris. Hay un agujero en el lado izquierdo de la caja que cambiar puede empujar a través de una vez que caliente pegamento en su lugar.
Finalmente el nob de brillo. He añadido este último minuto así que no hay un lugar real en el caso. Al final yo solo pegué a arduino, que es mediocre, pero normalmente no tienes que futz con eso nob muy a menudo.
Montaje final

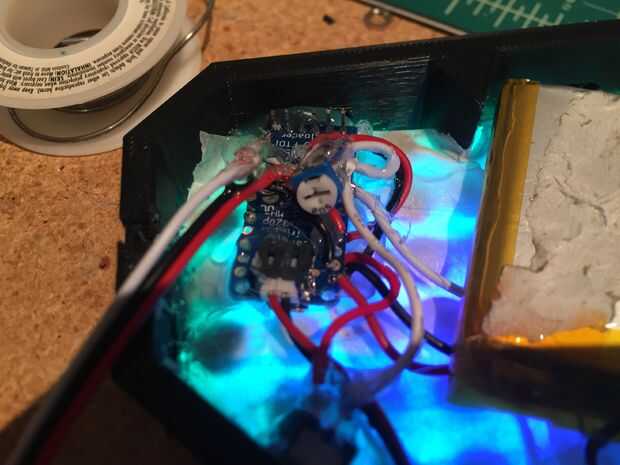

Una vez todo cableado y probado, pegamento caliente todo en su lugar. Pegar el tablero al lado de la caja y había reforzado todos los empalmes de la soldadura con una cucharada de pegamento caliente. En particular he añadido un montón a la base de los cables del sensor de corazón, ya que estos serán móviles mucho y no quiere trabajar gratis. Asegure el potenciómetro a la Junta y el interruptor en el agujero en el caso. También agrega el pegamento entre los terminales de cada uno de ellos, por lo que son menos propensas a trabajar gratis. Añadir la batería (hice una pequeña gota de pegamento no sonajero alrededor, pero todavía puedo quitarlo si más adelante necesita ser).
El caso tiene varios conjuntos de agujeros ovales alrededor de los lados así que usted puede hilo cualquier cable o correas que desea utilizar para llevar (sólo usé una cinta roja a través de los dos orificios superiores).
Y ahora ya casi terminamos! Solo hilo de rosca del sensor del corazón a través de la ventanita en la tapa, atorníllelo en su lugar, y ahora tienes un colgante trabajo corazón partido!
