Paso 2: Alambre encima de tus LEDs
Ahora para el largo, "diversión" parte. Tome su LEDs de WS2812 y los ponen en las ranuras en la parte posterior de la lente, teniendo cuidado de asegurarse de que estén orientados de la misma manera (las columnas de "en" todos deben en el mismo lado). Comenzar exponiendo y suelda sólo una fila a la vez.

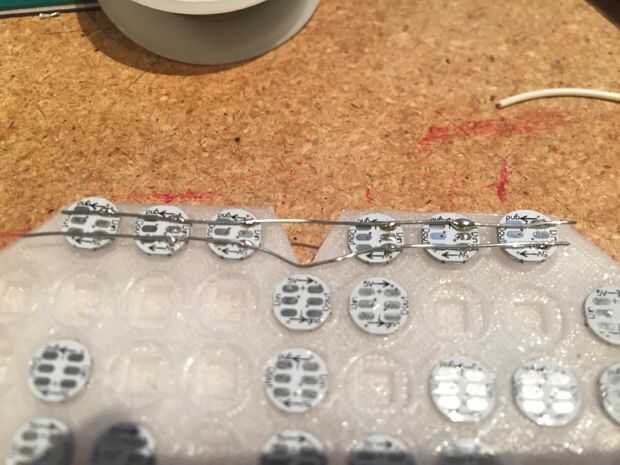

Tome algún cable de núcleo sólido, medir hacia fuera por lo que se extiende por la longitud de la fila y tira del aislamiento. Necesitarás dos por fila, se convierte en el bus de alimentación v3 y uno se convierte en el bus de tierra. Colocar el primer cable a través de la fila superior (que es la "tierra" de mi ejemplo) y comenzar las pastillas de tierra al cable de soldadura para cada LED. Intentar no tener los LEDs pasar de sus guiones; una vez que se sueldan en, ellos no es Movin '. Los LEDs tienen un "en" pad "out" para datos, energía y tierra, y para la alimentación y tierra sólo tienes que hacer un cojín por el LED cada (que acabo de hacer la columna de "en"). Nada malo va a pasar si haces ambos adentro y hacia fuera, pero omitiendo uno le ahorrará un montón de tiempo.

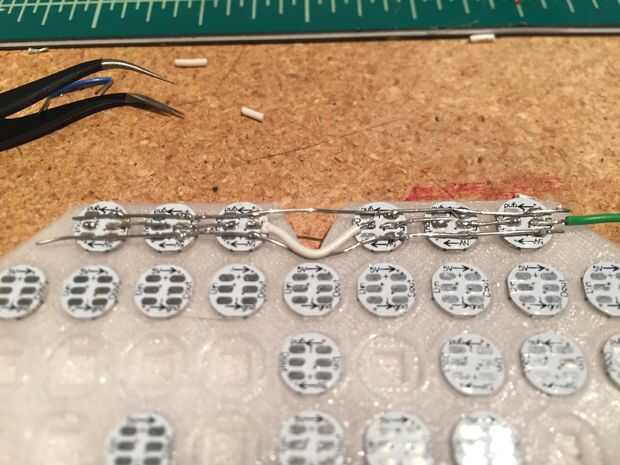

Después de la soldadura en las líneas de datos. Éstos tienen que hacerse en orden, para cada LED, con el "D a" conectar a la "D" del siguiente píxel en la serie. Cortar un manojo de cables de 3/4 de pulgada, había despojado de su aislamiento y usa pinzas para sostenerlos en su lugar.
Sacar la tira completa y prueba para asegurarse de que no tienes ningún cortos. (Más información en configurar el arduino para probar en el paso siguiente). Los LEDs son bastante resistentes por lo que si tienes un corto sólo puede resoldar cualquier problema las conexiones y deben ser buenos.
Repita para todas las filas. Asegúrese de que la disposición de los LEDs se voltea cada otra fila (por ejemplo, las filas incluso tienen la "D" en el lado izquierdo y las filas impares son rotados 180 que a la derecha). Esto le ahorrará tener que serpiente una línea larga de datos entre las filas.
Luego conectan todas las filas. Otra vez hacer que las filas estén colocadas correctamente en las ranuras antes de soldarlos. También como cada otra fila es boca abajo, tenga cuidado de conectar el derecho a la tierra y para poder.
Una vez que está seguro de que su arreglo es bueno para ir, pégala en tu lente con una pistola de pegamento. Usted puede ser bastante generoso con el pegamento aquí, ayuda a prevenir el movimiento que puede romper la matriz. Luego deslice el lente en su caso y añadir otra cucharada de pegamento caliente que les unen. Ahora usted está listo para agregar en el arduino y otros componentes.
