Paso 4: El Pin

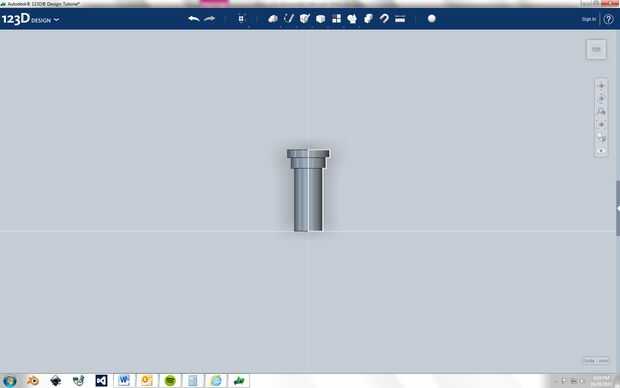

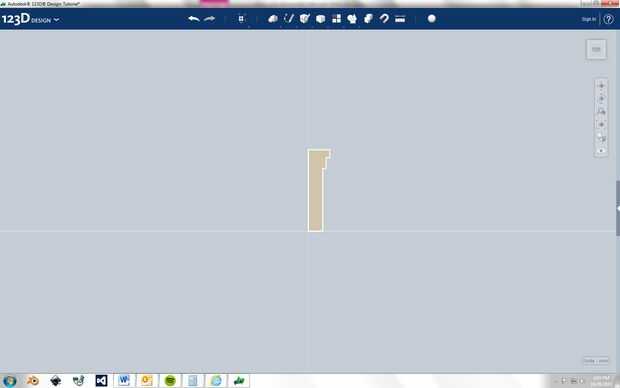

Este es el boceto 2D del perno que usted necesita hacer. Te comienzo a lo largo de la longitud más larga del esbozo y luego ir hacia la derecha: 0,46; 0.12; 0.045; 0.02; 0.06; 0.02; 0.355; 0.08. ahora girar el bosquejo un 360 completo alrededor de la longitud más larga de la izquierda. Este es el perno interno. Ahora por el pin exterior:

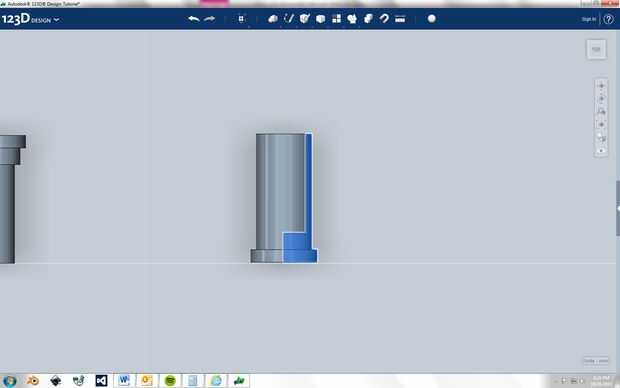

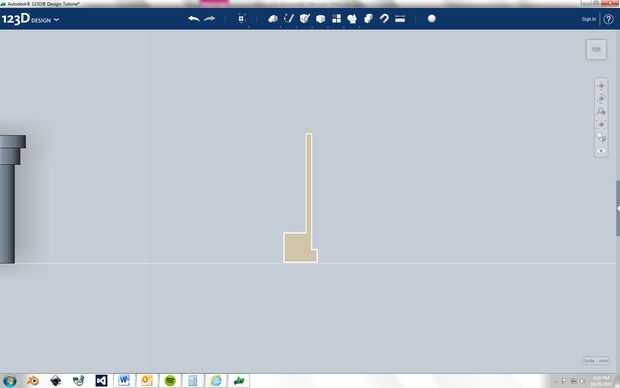

Hacer este dibujo 2D para el perno externo. Aquí están las dimensiones a partir de la longitud de la izquierda que será el eje de revolución: 0.0105; 0.08; 0.355; 0.02; 0415; 0.02; 0.045; 0.12. ahora girar el bosquejo un 360 completo alrededor de la longitud más larga de la izquierda.

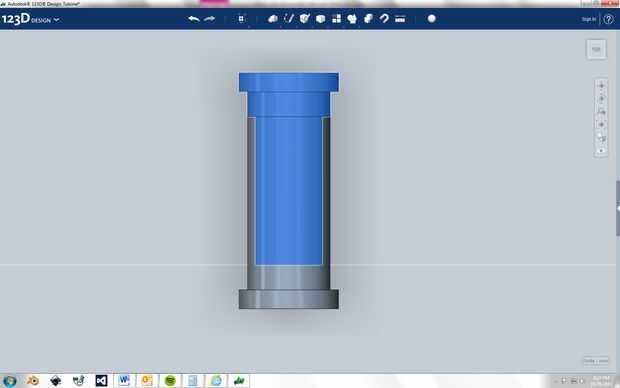

Ahora ponerlos juntos y hacer que un objeto.
Ahora tienes que escalar el pin por estos factores:
Escala general de 1.40.
Entonces: x y y de 1.23 y z de 0,6. Después de que éstos se hacen eje de escala de la z por 1.05 otra vez.

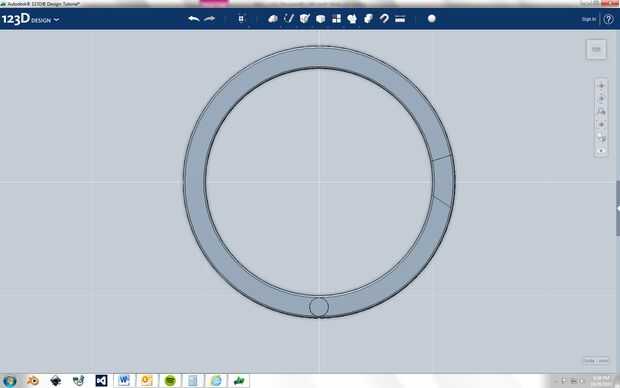

Ahora rotar de 90 ° y colocar en posición en el anillo.
