Paso 2: Parte inferior anillo

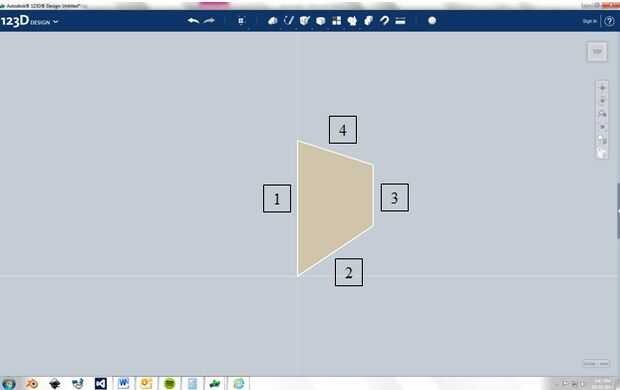

Ahora usted necesita hacer de esta forma. Aquí están las dimensiones:
Longitud (mm) - lateral 1: 0,668 mm; Lado 2: 0.447; Lado 3: 0,3; Lado 4: 0.358
Ángulos (grados) - ángulo entre el lado 1 y 2: 129,3; Ángulo entre el lado 2 y 3: 180; Ángulo entre el lado 3 y 4: 103.5; Ángulo entre el lado 4 y de 1: 76.2

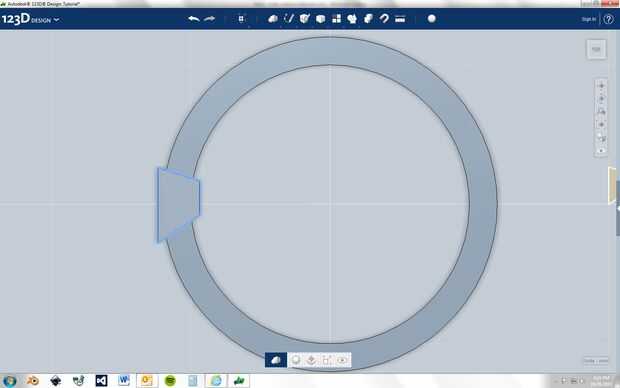

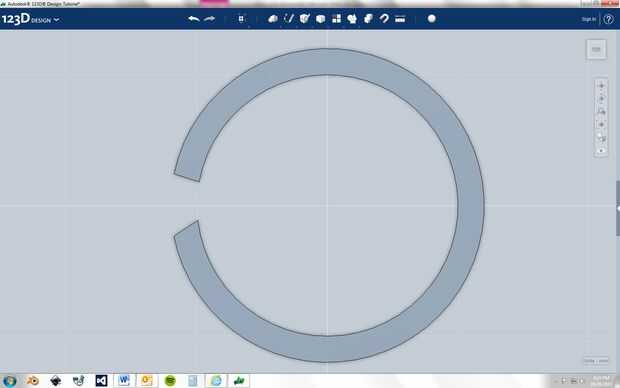

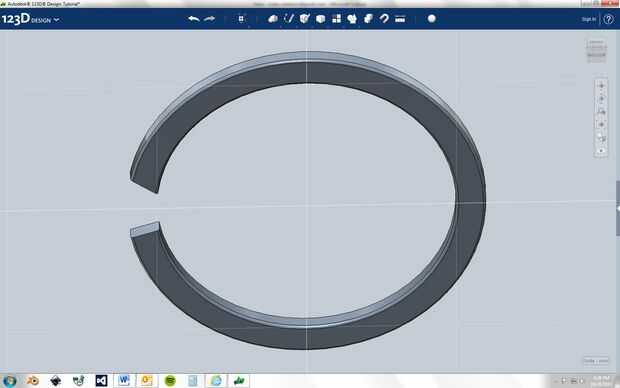

Una vez que tenga esta forma saca de 0,75 mm y uniformemente escalar por 2. Luego moverse en posición como en la imagen. Una vez en posición, réstelo de la base de anillo para que tenga el anillo de corte.
Ahora filete de la parte inferior interior y bordes exteriores del anillo por 0.045.

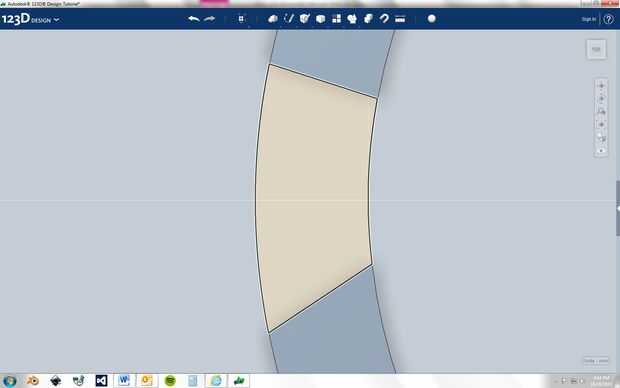

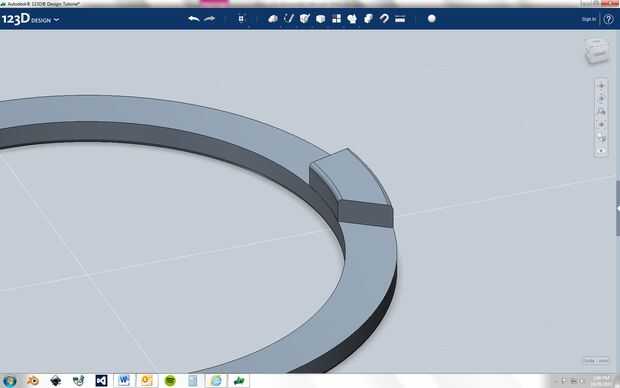

Ahora para hacer el espaciador para el anillo superior, necesitas un dibujo 2D del corte y debe coincidir exactamente con la forma. Usé la polilínea y la curva de 3 puntos para hacer la forma de mina. Una vez hecha la forma, darle la vuelta sobre 180 grados y mover a la izquierda por - 5.46 mm alineado exactamente con el otro lado. Luego sacar por 0.25mm y moverlo 0,5 mm. Luego combinar con el anillo para que estén en la pieza. Luego lomo los bordes internos y externos por 0.045.

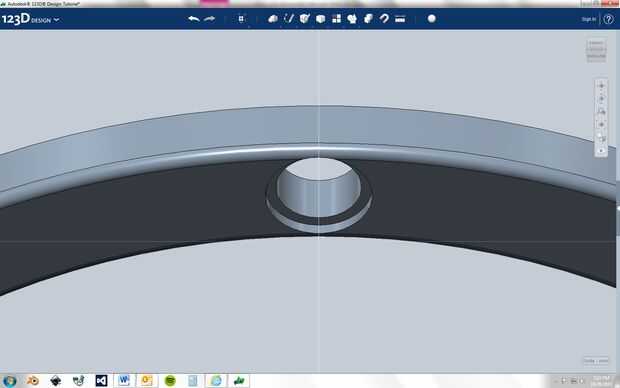

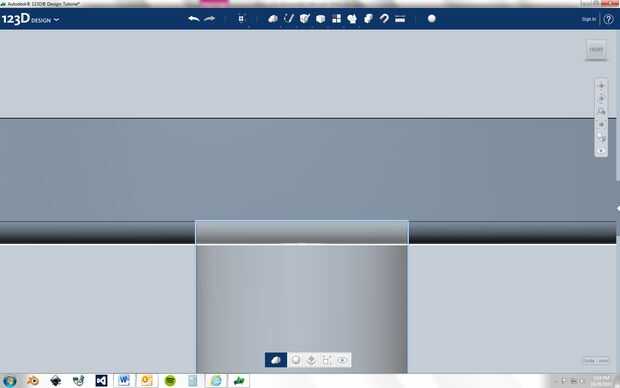

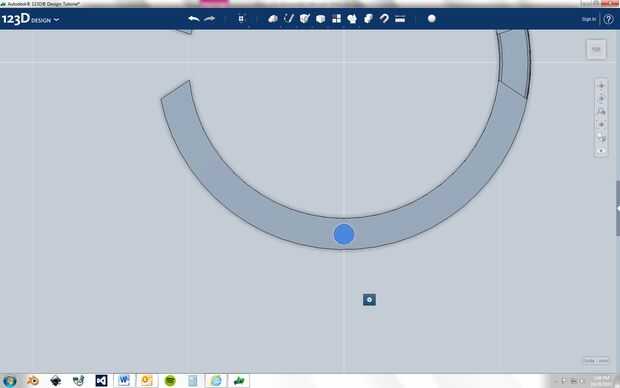

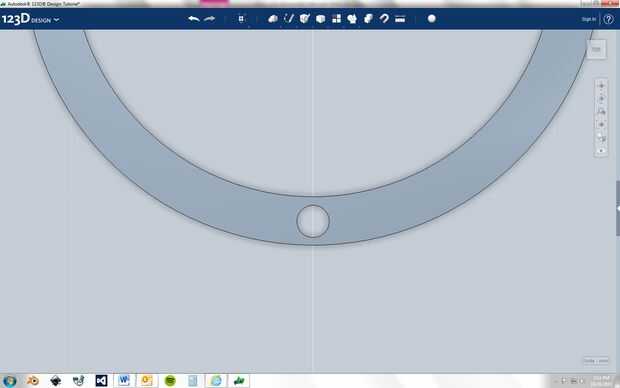

Ahora tenemos que hacer el agujero en el ring para el perno de ajuste. Primero Haz un cilindro con una altura de 1 y un radio de 0.12. Luego escalar el cilindro por 1.40 y mueva a la posición como en la foto. También asegúrese de que va todo el camino a través del anillo. Una vez en posición, restar el anillo. Ahora hacer otro cilindro con un radio de 0.15 y una altura de 1. Luego escalar el cilindro por 1.40 y colocar en posición directamente sobre el agujero que acaba de hacer. Entonces moverla hacia abajo para que el borde superior está en el ring el grosor del filete, como en la foto.

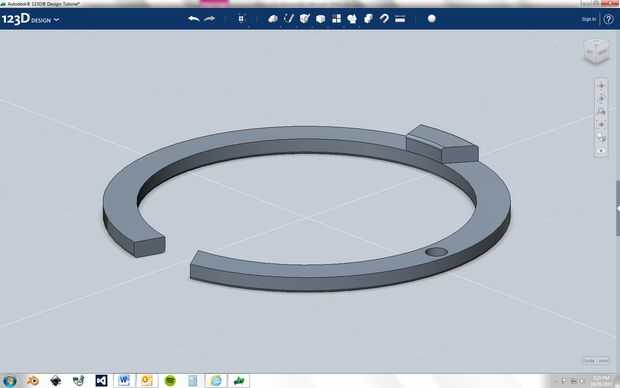

Hemos terminado el anillo inferior. =)
