Riego de jardín con agua de GARD A Arduino proyecto (3 / 7 paso)

Paso 3: Cableado - aquí vamos :) Arduino primeros

Vale

Necesitamos un trabajo de cable aquí, así que preste atención y asegúrese de seguir el ejemplo. Es para 8relay escudo algunas de abajo no es necesario para usted si elegido protector de relé 2. He hecho lo fácil de entender - si no - leeme sabe.

necesita compartir ardu 5v con relé y soilhumid

ARDU 5v vcc para

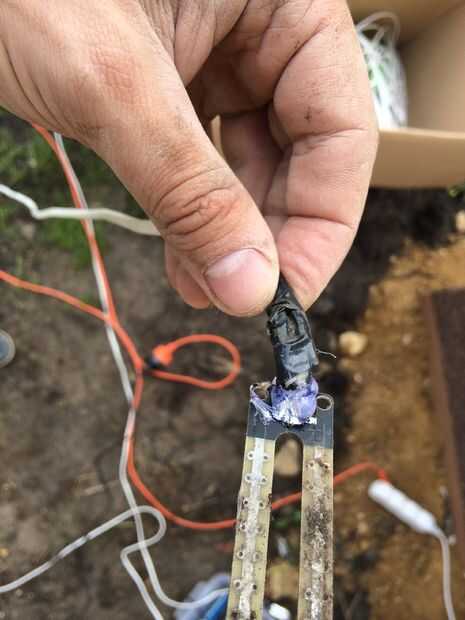

ARDU 5v en vcc soilhumid

ARDU gnd a gnd soilhumid

ARDU gnd (segundo) a tierra del relé

ARDU a0 para a0

ARDU d6 para in1

ARDU d7 para in2

ARDU d8 para in3

ARDU d9 para in4

ARDU d10 para in5

ARDU d12 para in6

ARDU d13 para in7

ARDU d4 para in8

¿Fácil :)?

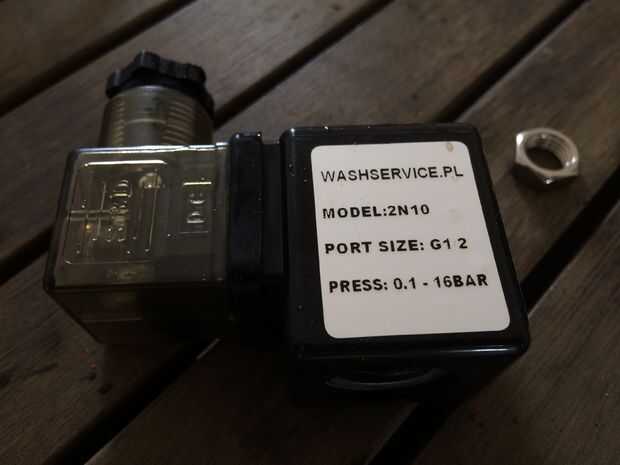

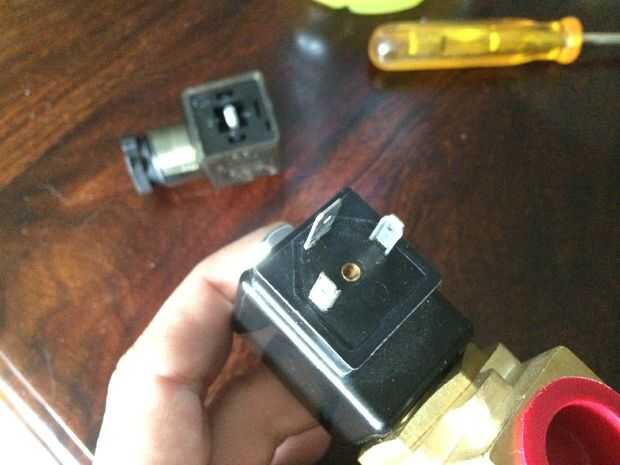

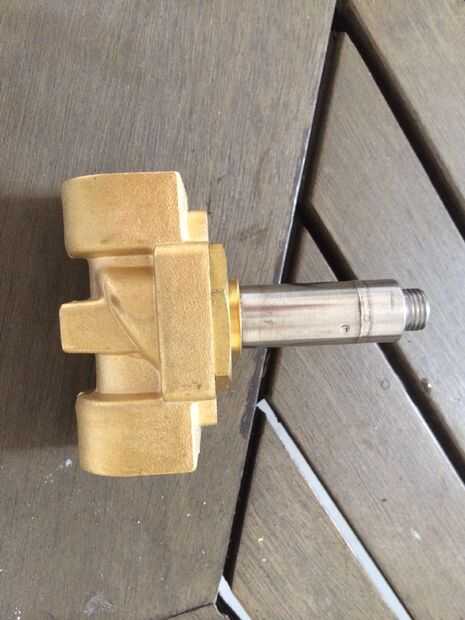

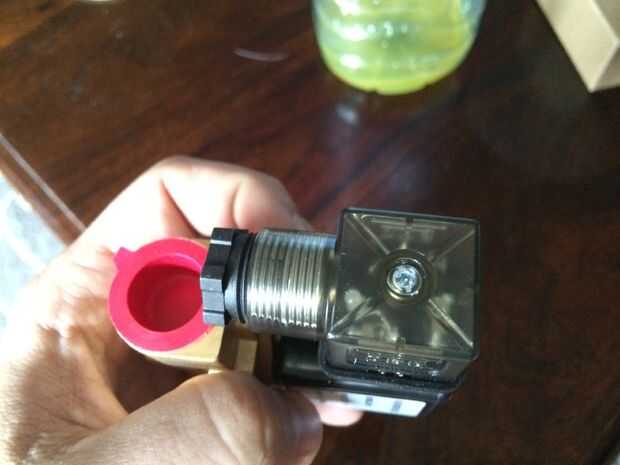

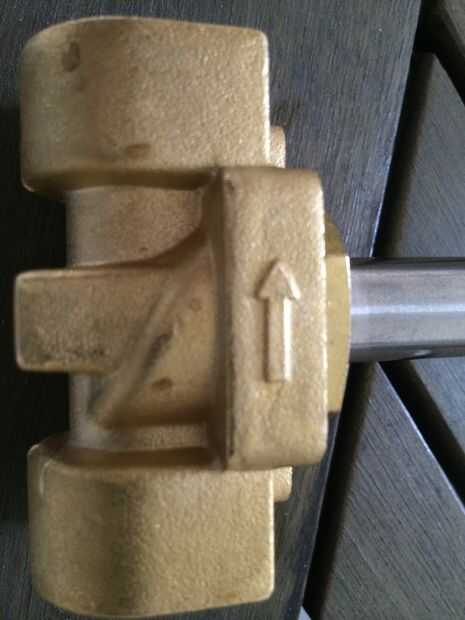

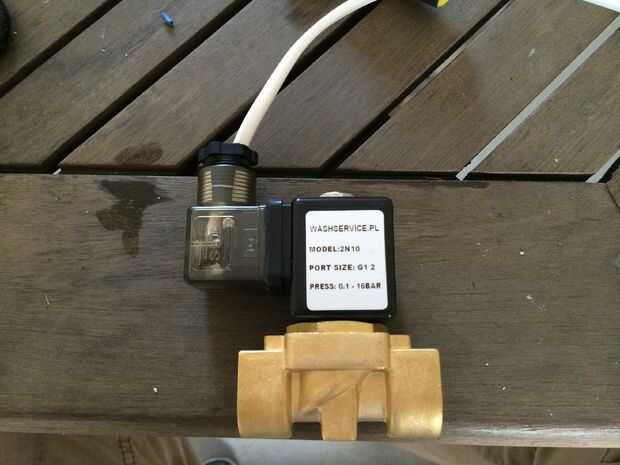

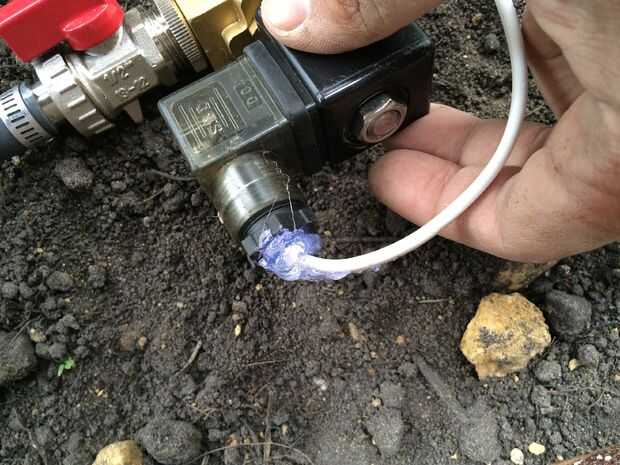

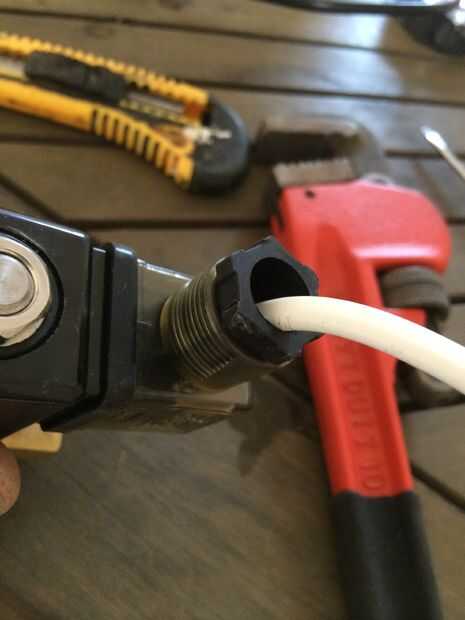

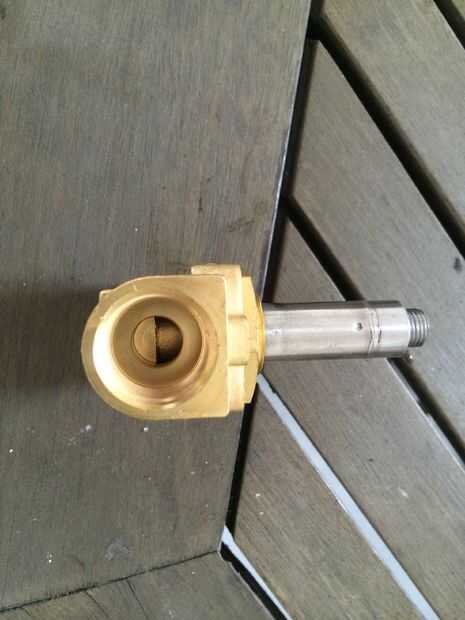

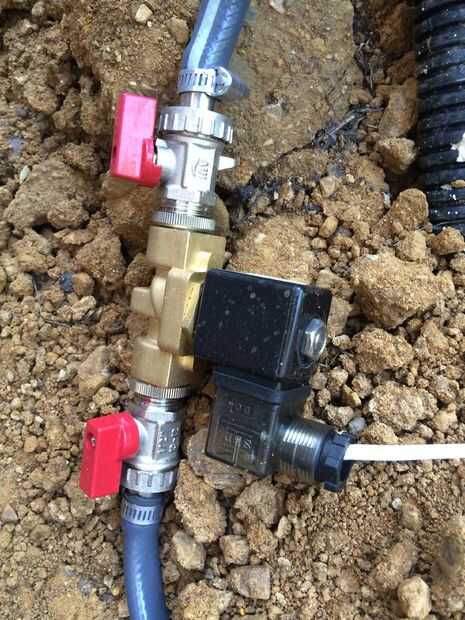

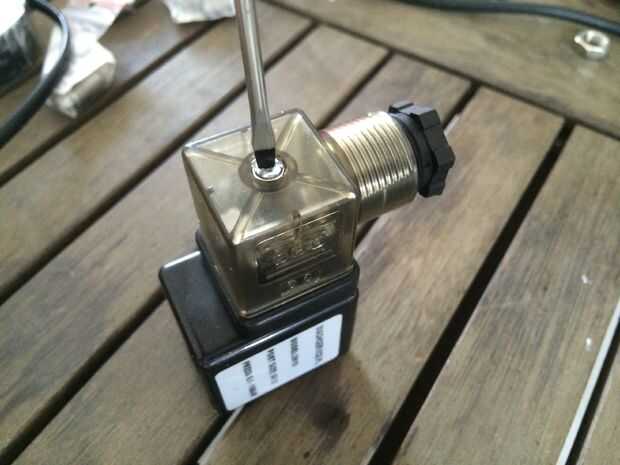

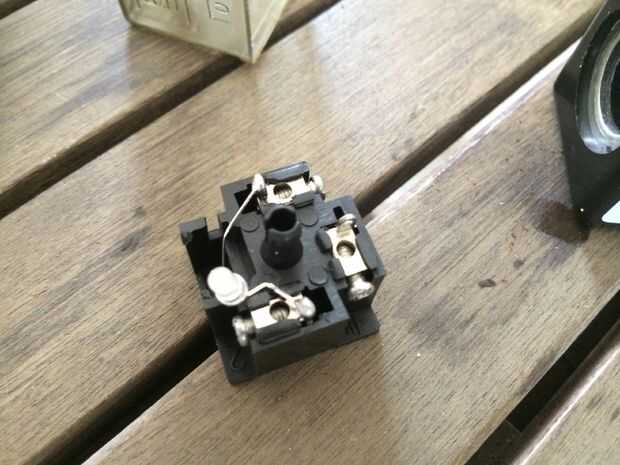

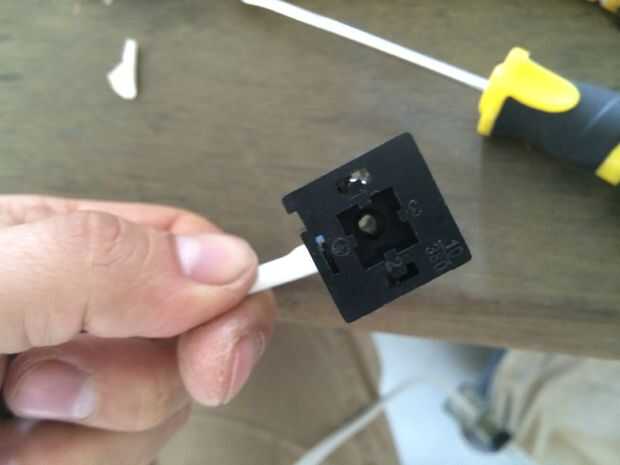

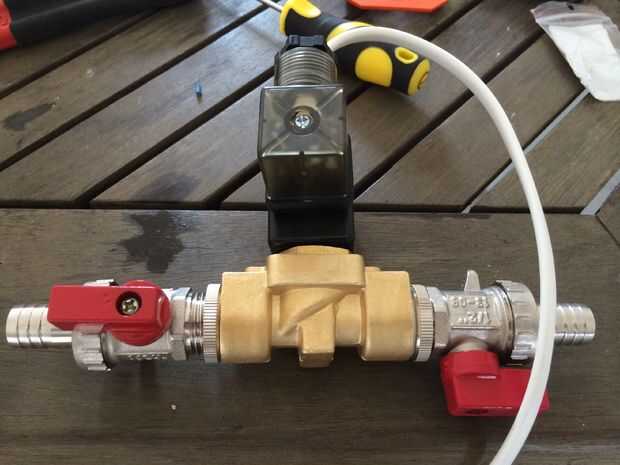

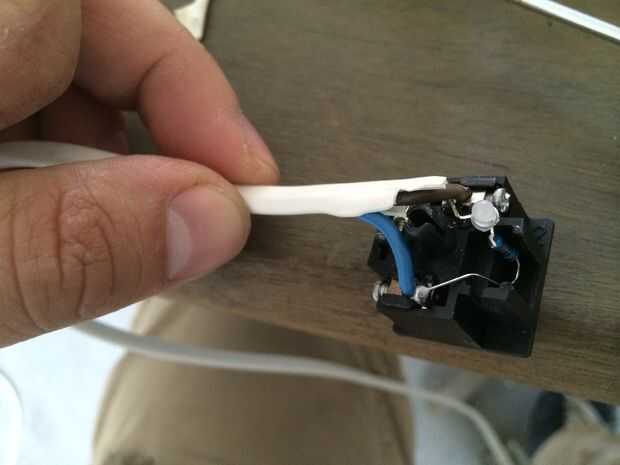

una vez que tenga por encima en su lugar vamos a enfocar en... electroválvula. Es fácil, pero necesita concentrarse x2 aquí.
