Ridículamente pesado mesa (5 / 6 paso)

Paso 5: Shopbot

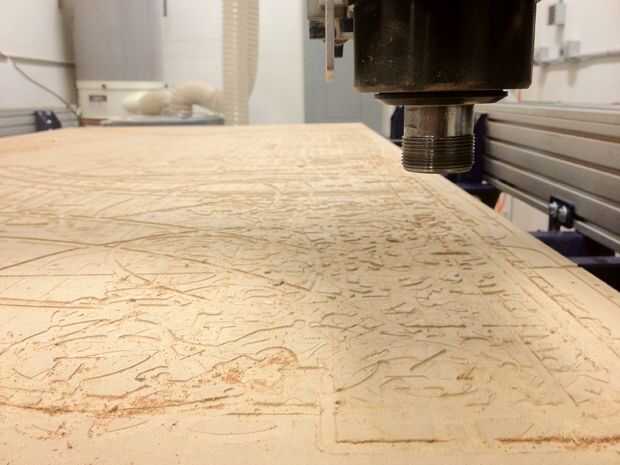

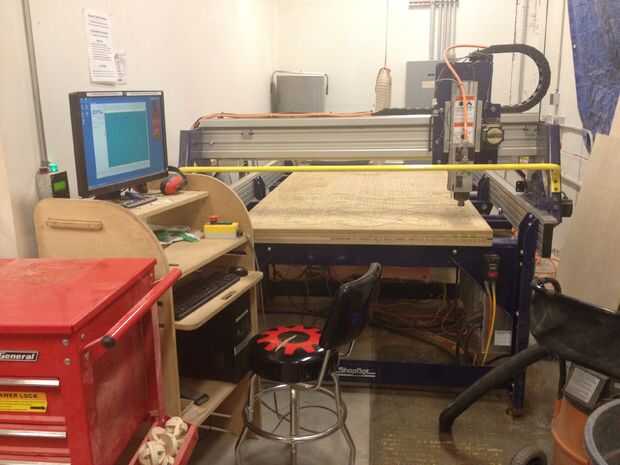

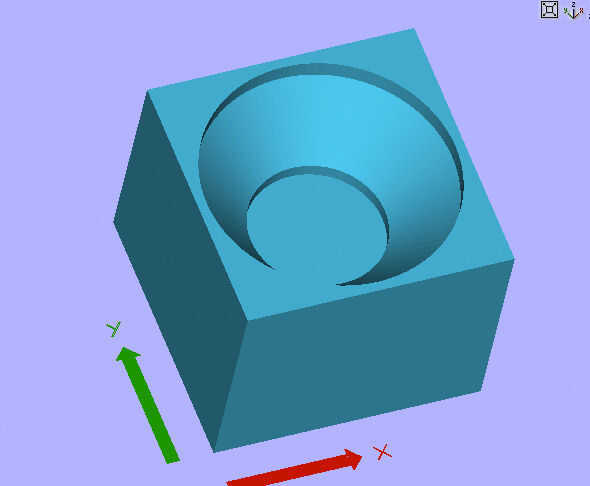

que corte los orificios avellanados para la tapa de tabla usando un Shopbot (madera CNC Fresadora, básicamente).  Hay probablemente alguna forma super fácil, pero no tengo tiempo de aprender Inventor CAM, por lo que exporta uno de los agujeros de tornillos de cabeza avellanada de Inventor y crea los archivos de shopbot con corte 3D.  Entonces hice un 3D trama cortada en el lugar de cada agujero de tornillo (que escribió en un archivo de texto) por ir a las coordenadas x-y de cada uno, puesta a cero de x e y en el shopbot, ejecuta el corte de trama 3D y luego fijar x e y a sus valores anteriores.  Yo también pone a cero el eje de z en cada clúster de 4 agujeros, como la tabla de shopbot que estaba usando no era particularmente plana, y los tornillos fueron avellanados muy precisamente.

Este método era increíblemente lento y propenso a errores y yo no lo recomendaría a cualquiera.  La forma correcta de hacer esto podría suponer un 82-grado V bit o bit de avellanado, o al menos hacer el shopbot trabajan archivos sin tener que rezero todo el tiempo.

Para la parte inferior de los orificios avellanados que ir todo el camino a través de la mesa, lo hice en un programa similar llamado VCarve Pro.  Hice 8 agujeros a la vez, y es forma más rápida.  No no todos 16 agujeros a la vez porque puede ser difícil conseguir la tapa de tabla, alineada con la mesa de shopbot.  Haciendo uno la mitad de la tabla superior a la vez, la posibilidad de que los agujeros están lejos en relación con el borde de la mesa fue mucho menor.

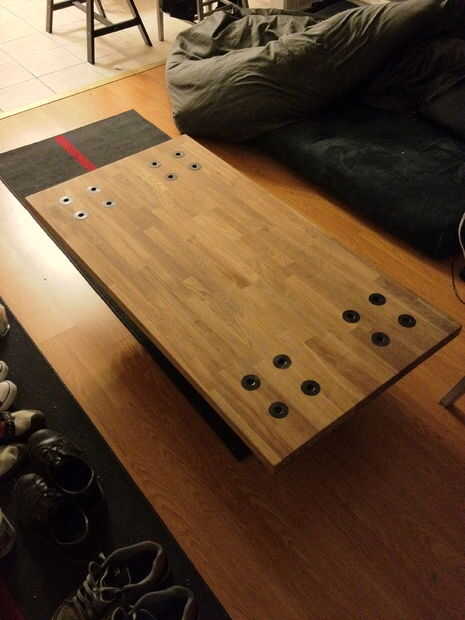

Cuando terminé de cortar los agujeros, hice un ajuste de prueba con los soportes de acero y 1"-8 tornillos avellanados.
