Ridículamente pesado mesa (3 / 6 paso)

Paso 3: mecanizado

Las piezas de acero se redujeron en el molino manual usando un molino de extremo de carburo de 1/2" para todo excepto los 4 agujeros grandes en la parte superior de los soportes.  El carburo es bastante difícil, que es grande porque el acero es muy duro.  Tengo un poco corto (5/8") para minimizar la deflexión y la vibración durante el corte.  Me han dicho que charla opacarán la fresa bastante rápido.

Todos los cortes se realizaron con el molino de extremo de 1/2", y aún los agujeros grandes se corte con la fresa primero taladrar con brocas más grandes (Techshop SF tiene jumbo brocas va hasta aproximadamente 1-1/16", que es el tamaño de los agujeros).  La explotación de trabajo tendida a usar un montón de bloques de 2-4-6 y 1-2-3 (super útiles para estas cosas).

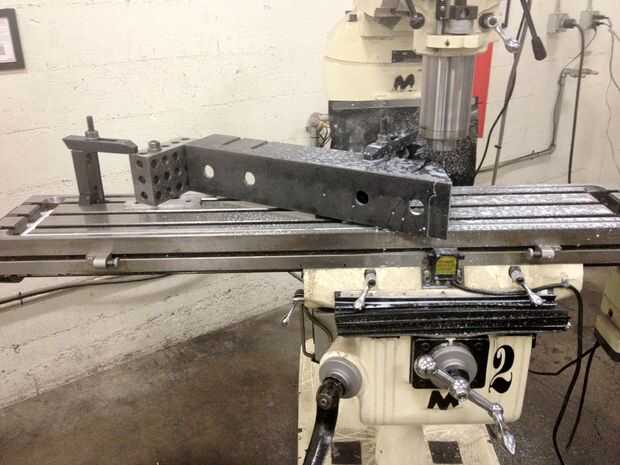

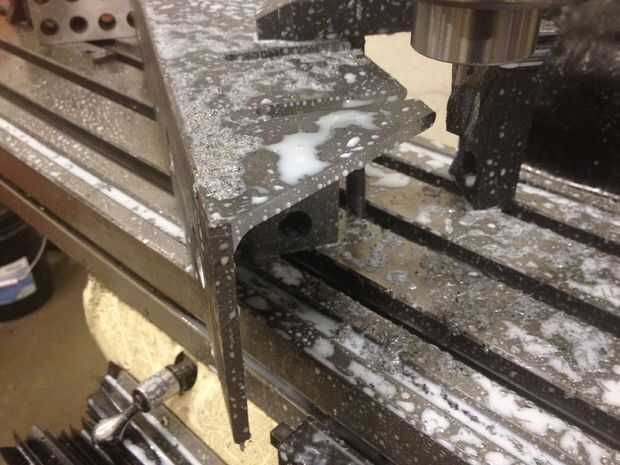

Se puede ver un 2-4-6 bloque en el primer cuadro con el soporte en el ángulo derecho para el corte en el borde del soporte.  Hay otro por debajo del soporte, usado para sostener contra la mesa.  Nota: me han dicho que no debe extenderse la pluma completamente cuando moler materiales duros como este.

Cada una de las 16 patas tenía 8 agujeros, así que necesitaba hacer 128 agujeros.  Para cortar rápidamente los agujeros tenía esta configuración doble tornillo super dulce que no tengo ninguna foto del.  Pero os aseguro, fue super dulce.

Vierte refrigerante todo el acero al corte y aún tienes chips super calientes quema mi brazo.  Yo recomendaría ir realmente lento o utilizando una máquina CNC.  Me han dicho que también puede configurar escudos a los lados de la mesa para detener virutas y refrigerante de ir todos los sentidos.
