RGB LED luz del humor con ATtiny85 (4 / 7 paso)

Paso 4: Tablero 2

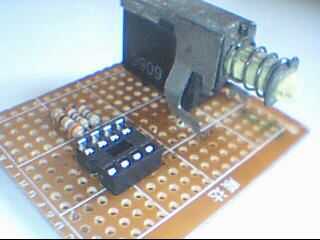

utilicé un zócalo para el chip en lugar de soldados directo a la escena de la Junta no iba a estar usando una cabecera de ISP . De esa manera pude quitar el chip si es necesario para la reprogramación.

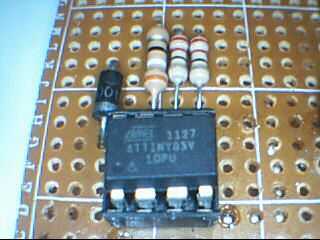

A continuación he añadido lo dos 22 ohmios y una resistencias de 39 ohmios.

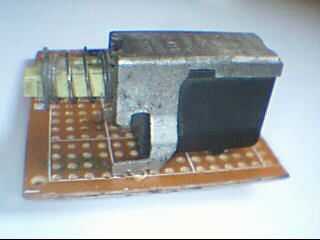

El encendido/apagado interruptor uno rescatado de un viejo monitor de ordenador roto.

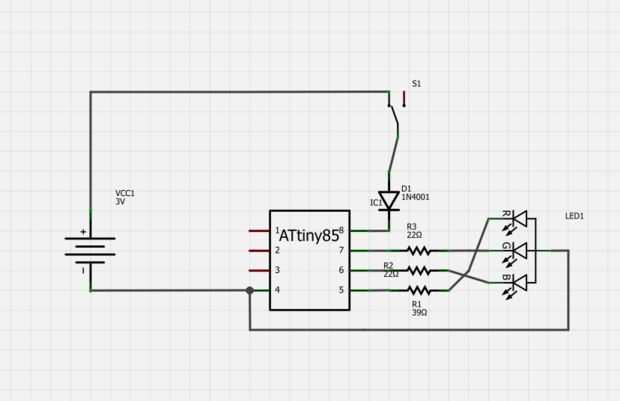

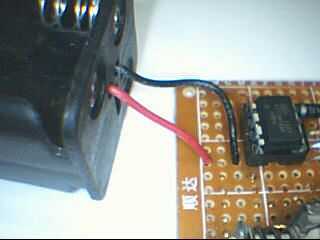

Estoy ejecutando este de 4 pilas AA cual 6v. El voltaje Especificaciones para este chip es 2.7v a 5.5v. Así que he añadido un diodo 1N4001 en consonancia con el VCC de la viruta para sobre una gota de .6v. Que la tensión 5.4v. Ahora dentro de especificaciones. Aunque en la parte superior de la gama de tensiones.
