RGB LED cubo 8 x 8 x 8 con creador de animación (2 / 11 paso)

Paso 2: Soldar la PCB

Las partes incluidas en el paquete pueden ser ligeramente diferentes, pero todo lo que necesitas para construir el cubo del LED está incluido;

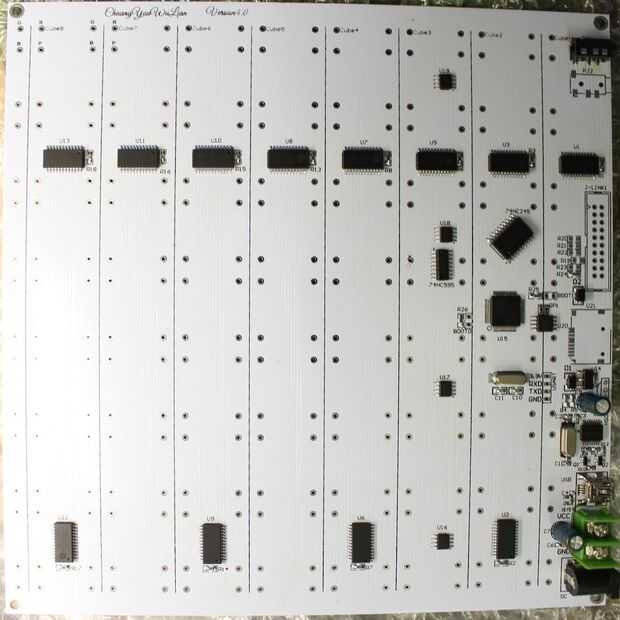

PCB 4.0 (4.1) Aviso!!!!!!

  • Controlador de la placa principal ya soldadas como ordenamos desde el mercado por menor

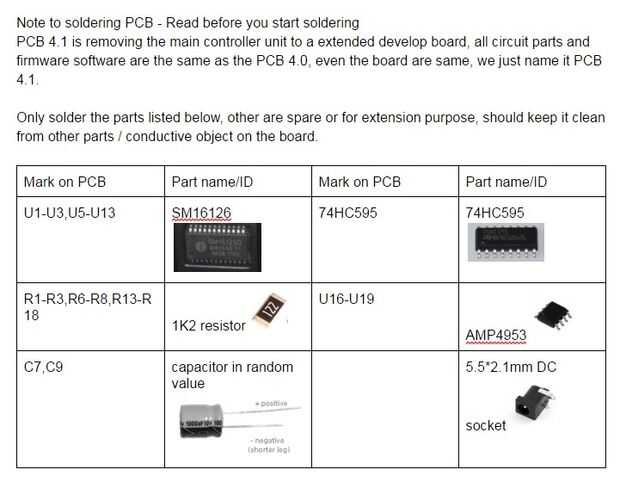

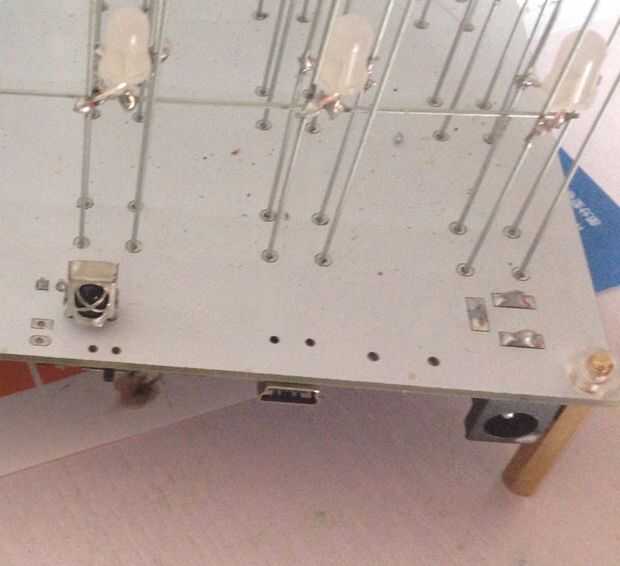

  • Sólo necesitas soldar DC jack y 30 piezas similares de SMD, que toma menos de 60 minutos para hacerlo.

  • Otras piezas en el tablero del cubo no están en uso y deben mantenerse separado, de lo contrario puede en corto circuito el circuito.

  • Si eres nuevo en la soldadura de partes smd, comprar algún alambre de soldadura de buena calidad y flujo de la soldadura ayudará.

  • Puede añadir un condensador de 2 pin para cada IC desarrollo 126, el VCC y el GND PIN para protegerlo.

Referencia Video / demo técnica / , además de buscar youtube para pasta de soldadura con aire caliente.
