RGB LED cubo 8 x 8 x 8 con creador de animación (1 / 11 paso)

Paso 1: Soldar el LED

Vamos a empezar desde el LED, con la ayuda de marco y una instrucción de tipo de soldadura

hierro de la soldadura de uso 30w/40w

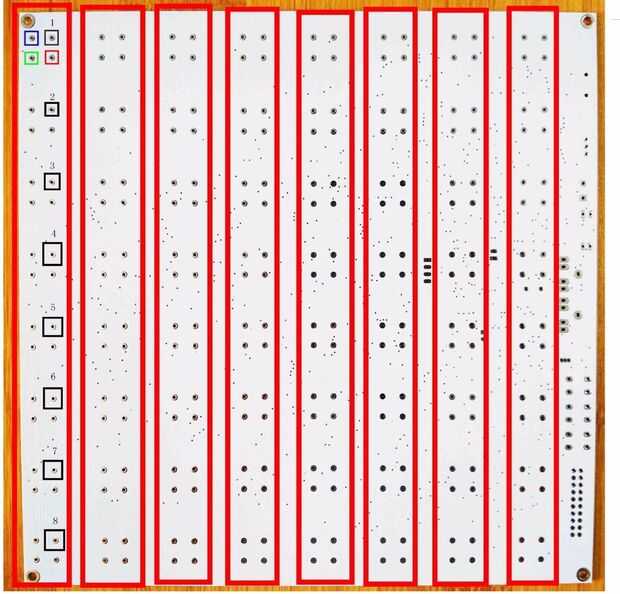

A. montaje del marco de soldadura de PCB, puede necesitar alguna etiqueta que quede apretado.

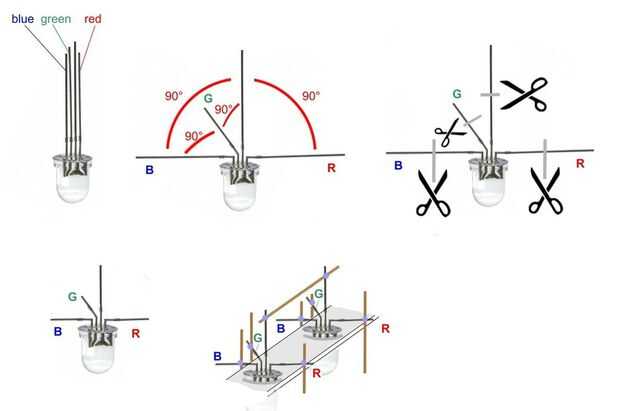

B. doblar la pierna led al lado de anode(+) (uno más largo) y sostenga todos led en el marco boca abajo, puede configurar la parte superior y más bajos condujo primero para sostener el alambre de cobre 3 verticalmente.

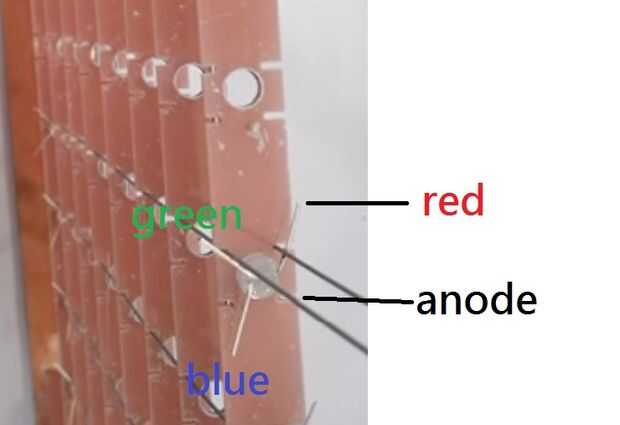

C. soldadura cada uno llevó la pierna verticalmente con alambre de cobre tintado, en primer lugar es el pin azul verde rojo y el pin del ánodo en forma horizontal.

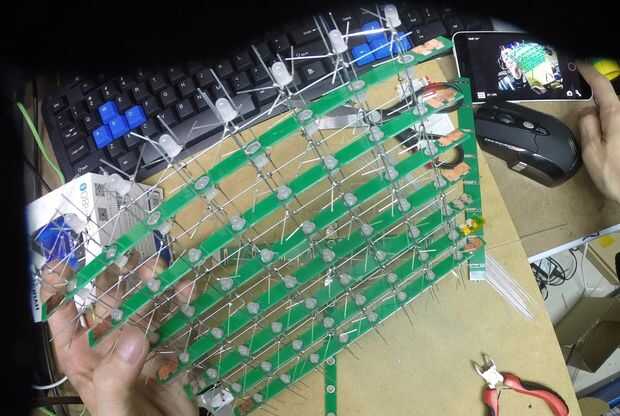

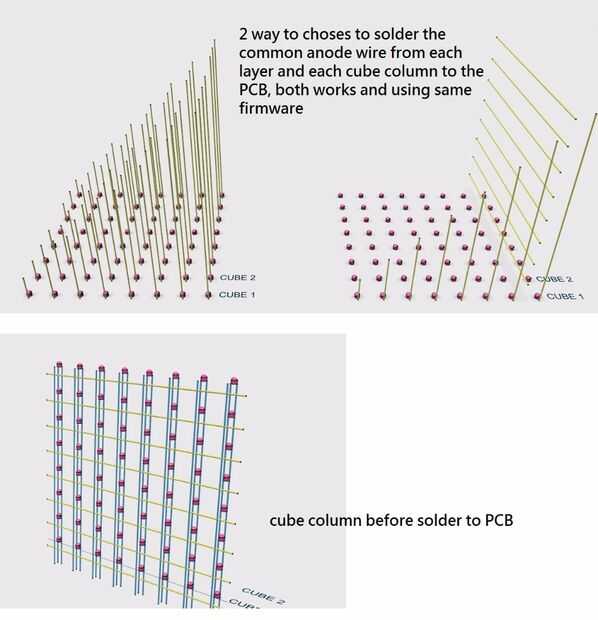

D. finalmente cortar todos los cable de pines extra y marco de eliminar lo PCB para la siguiente columna de led. La pierna del ánodo la placa de tierra voluntad soldarse cuando Asamblea a la Junta de PCB controlador.

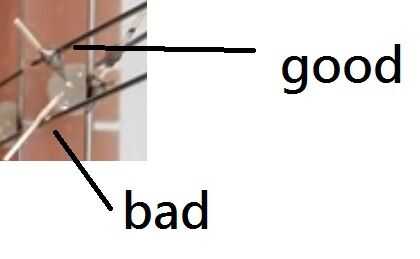

Práctica hace perfecta, toma primero pocos cables y leds para prueba de soldadura y prueba herramientas y habilidades.

Alambre de cobre teñido ha alisado en el kit.

Aquí está un video de referencia:
