RGB LED Amar corazón (4 / 6 paso)

Paso 4: Preparando el plexi-glass

Corte y perforación de plexi-glass es un poco complicado pues el material es propenso a fundir y devastación.  Así como garantizar que utilice una velocidad relativamente lenta del taladro también debe asegurarse de que usted use el equipo de protección correcto en todo momento.  Especialmente gafas de seguridad deben trabajar.

Perforación 5 agujeros para los LEDs requiere precisión puesto que el agujero debe ser de 5mm de diámetro y el espesor total del material es 6mms dando una tolerancia de 0,5 mm para los errores (!) ... Perforación con esto mucha exactitud requiere de un enfoque de 5 etapas:

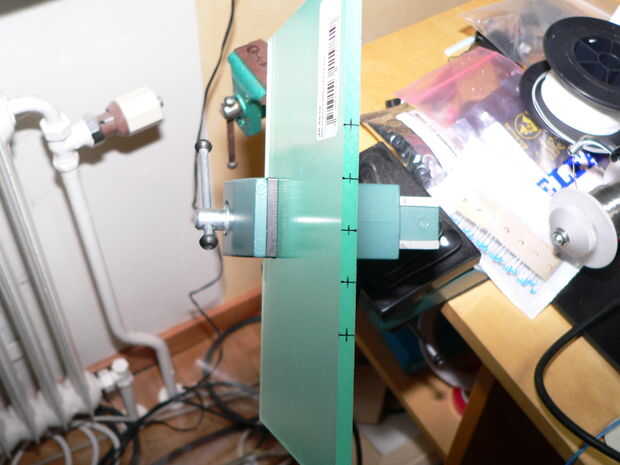

1) en primer lugar marcar con precisión los puntos de centro de los LEDs de la placa; Aunque se puede tomar estas mediciones desde el diseño es mejor haber hecho el PCB primero y luego (desde el centro de plexi-glass) Marque fuera de las posiciones del centro de los 5 LEDs.  Una vez hecho esto marca y medida de hecho exactamente a 3mm del borde de plexiglás para crear una cruz para cada agujero (ver foto para detalles).

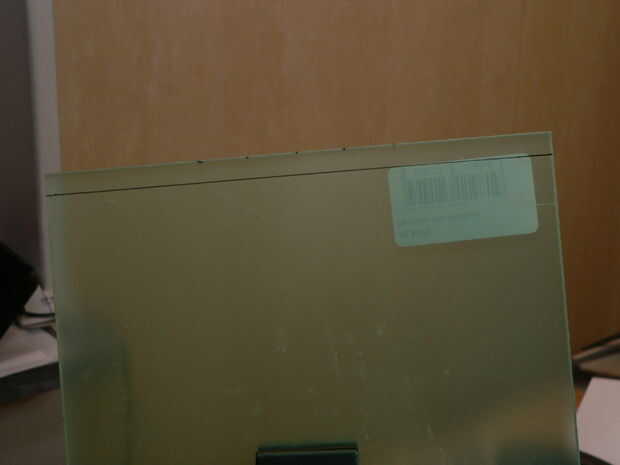

2) trace una línea a través del plexiglás para mostrar la profundidad requiere los agujeros que.  Se trata de 8-10mm dependiendo del diseño de los LEDs que está utilizando.

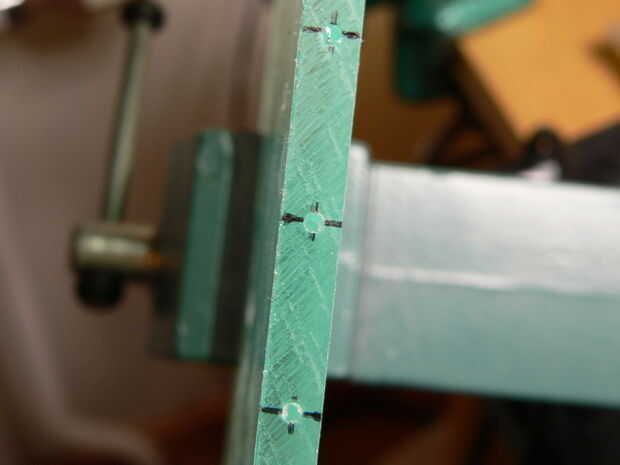

3) a continuación, utilice el punto de golpe y golpear (ligeramente!) una pequeña hendidura en el centro de cada cruz.  Esto le ayudará a guiar la broca en el punto correcto y evitar deslizamiento dándole un agujero descentrado.  Usted debe tener mucho cuidado hacer el punto como central a su marca como sea posible.

4) ahora tomar una broca menor y 2 mm de diámetro y (uso de las marcas de punto-punch) taladre un agujero abajo a plexiglás que se utilizará para guiar la broca principal en el paso siguiente.

5) como paso final utilice una broca de 5 mm para perforar los orificios para permitir que los LEDs montados dentro del vidrio plexi.  Una vez que los agujeros son perforados se debe eliminar cuidadosamente cualquier exceso de plástico en los agujeros.

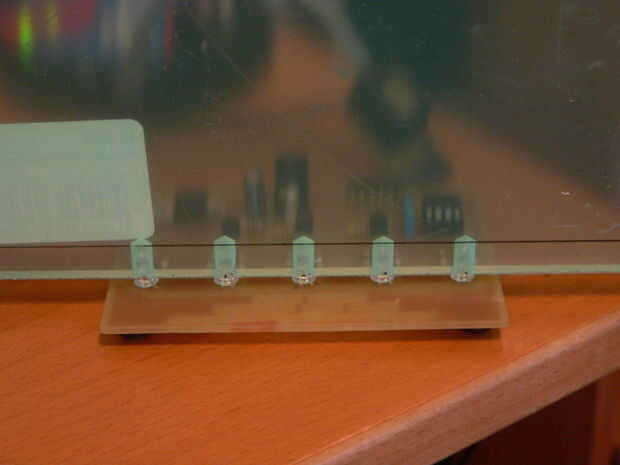

Una vez completado el plexiglás deben poder apretarse bien en los 5 LEDs de la tarjeta controladora.

Nota: Hagas lo que hagas, no tener la tentación de pelar apagado plástico protector el plexi-glass hasta que esté completamente terminado maneja el material... Si lo hace será conseguir rasguñado y no hay nada que usted puede hacer al respecto! :)
