RGB LED Amar corazón (1 / 6 paso)

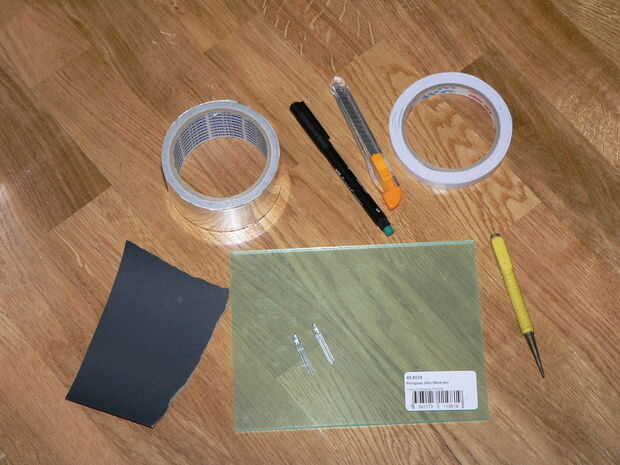

Paso 1: Elementos que se necesita


Para construir este proyecto necesitará algunas herramientas básicas para trabajar con el plexiglás.  Además necesita un PCB (circuito impreso) que puede hacer usted mismo o utilizar mis archivos CAD Eagle suministrados para un PCB de uno de los muchos productores de tablero disponibles en Internet.

Se necesita:

1 x 200x150x6mm hoja de plexiglás
1 x cinta de aluminio
1 x cinta adhesiva doble cara
1 x P600 o P1200 fino papel de lija de grano
1 x cuchillo de la manía aguda
1 punto de x-punch
1 x lápiz marcador negro fino-línea
1 x placa de circuito impreso
1 x PIC12F683
1 x zócalo del IC DIP-8
resistencia de 3 x 1K ohmios
resistencia 10 x 56R
resistencia de 5 x 120R
5 x LED RGB de alta intensidad (ánodo común)
condensadores de 100nF x 2
1 x 10uF condensador
1 x 7805 regulador de 5V
1 x 2,1 mm DC Jack
3 transistores de NPN x BC337
Rúbrica de 2,54 mm de ángulo recto de 1 x 6 pin (opcional)

Si no desea construir el controlador de LED RGB más complejo puede utilizar 5 LEDs rojos de alta intensidad y resistencias en su lugar.
