RGB LCD Shield para Arduino 65K color KIT V2 Asamblea guía (1 / 8 paso)

Paso 1: Las almohadillas de adaptador de montaje en pantalla LCD

El primer paso es descomprimir el juego.

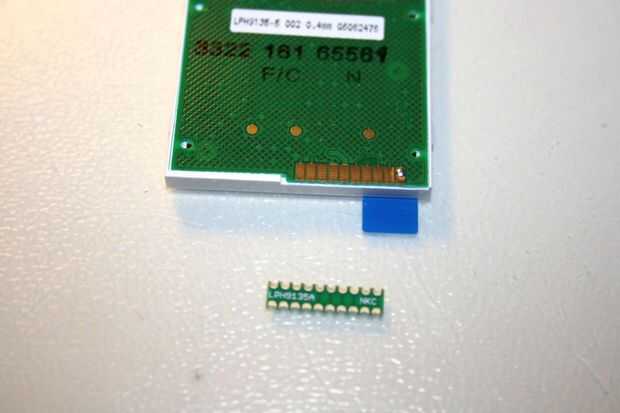

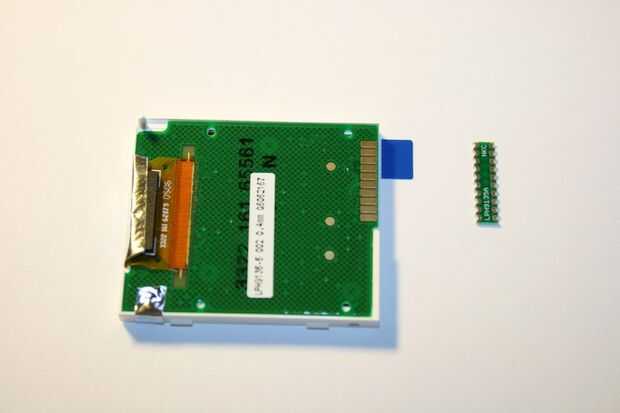

Vamos a empezar con el escudo de RGB LCD principal PCB. El módulo LCD es necesario soldar primero. Separe el módulo LCD y un green pequeño PCB fina sirve para conectar el módulo del LCD a la PCB negro.

Aplicar alguna soldadura en uno de los pines del módulo LCD, usted puede elegir ya sea pin 1 o 10 (pin 1 es la de la derecha de la foto).

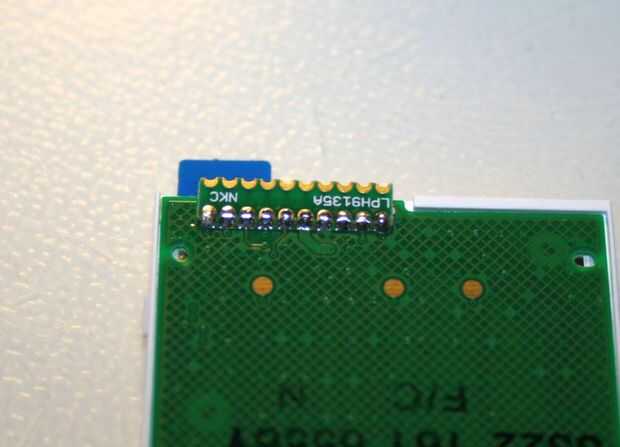

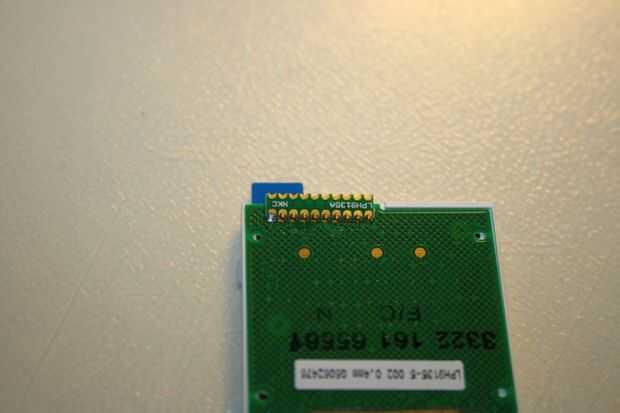

Una vez aplicada la soldadura, coloque el pequeño PCB fino y alinear las 10 teclas para las 10 pastillas en el módulo LCD. Calor el pasador que tiene la soldadura para unir la placa delgada pequeña (adaptador). Una vez que estés satisfecho cómo se alinea (Asegúrese de que las pastillas estén alineadas, para evitar cortocircuitos en las clavijas), el resto de los cojines de la soldadura.
