RF salida para interruptor de luz Hack (2 / 4 paso)

Paso 2: Modificar la salida de Etekcity

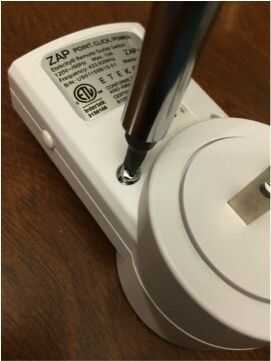

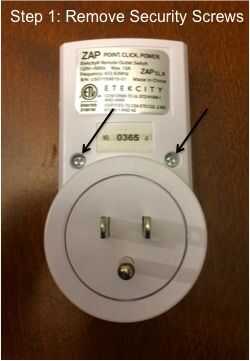

  1. Retire los dos (2) tornillos de la parte trasera de la caja.

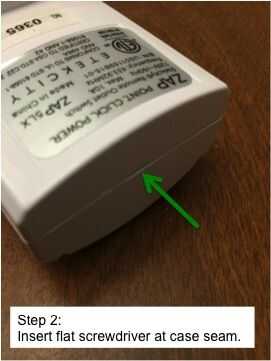

  2. Inserte un destornillador plano pequeño en la parte superior de la caja.

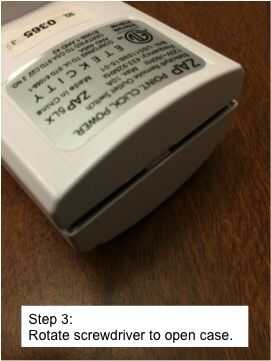

  3. Gire el destornillador para abrir la caja.

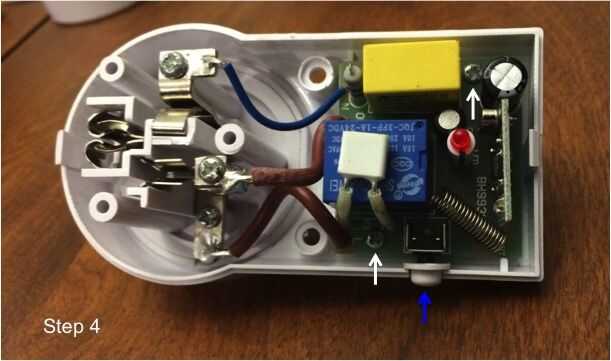

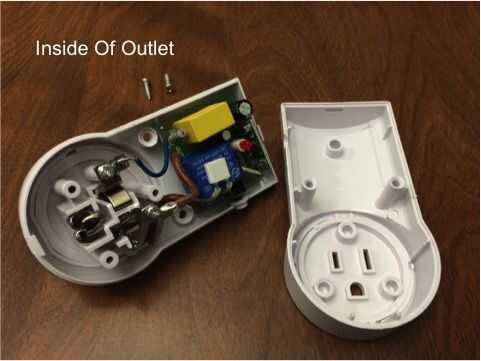

  4. Retire los dos (2) cabeza Phillips tornillos de la placa de circuito (flechas blancas). Mantener la cubierta de plástico blanco botón (flecha azul).

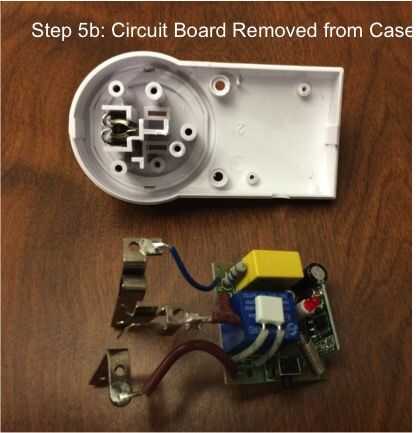

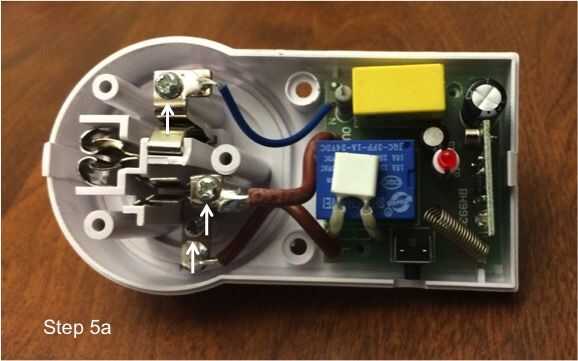

  5. Saque los tres (3) cabeza Phillips tornillos de los terminales de salida (flechas blancas). Quitar tarjeta de circuitos de la caja.

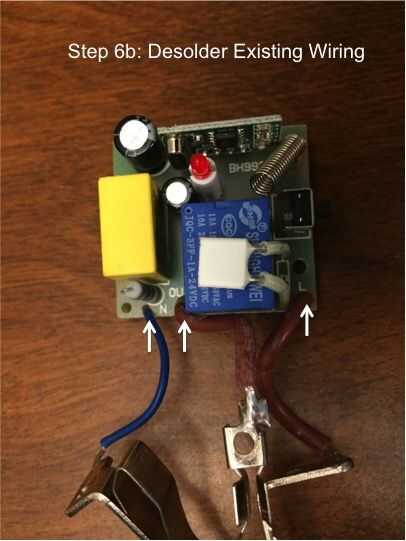

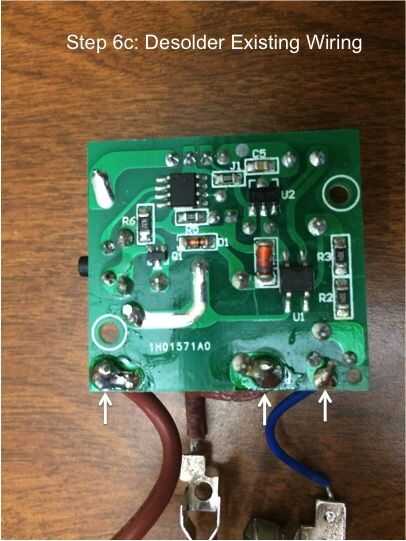

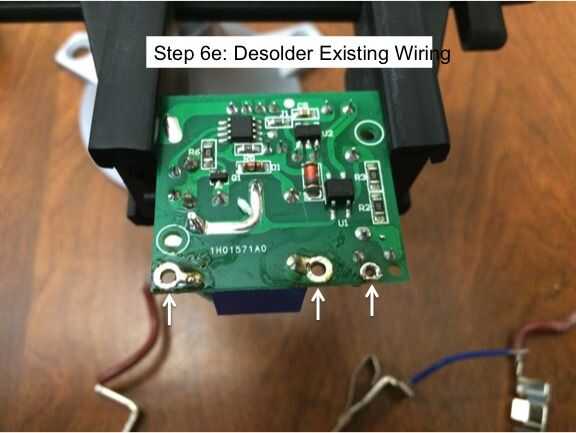

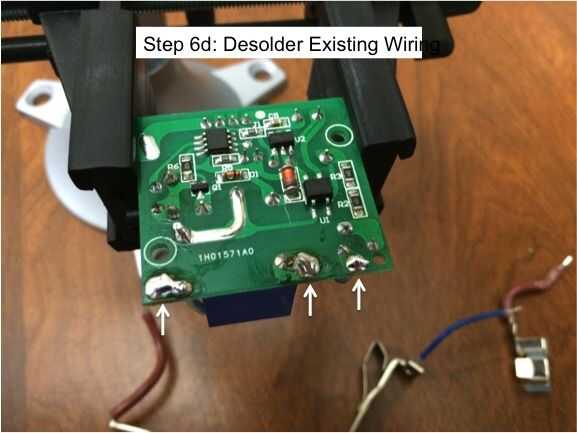

  6. Desoldar el tres (3) cables de circuitos (flechas blancas). Quitar soldadura exceso de agujeros. Se recomienda sostener en tornillo de banco o de titular de la tarjeta de circuitos de circuitos durante operaciones desoldadura.
  7. Cortar todos los cables nuevos. Recomendar 12" y recorte el exceso más tarde según sea necesario.
  8. Cable de la raya, sólo necesita 1/8" expuesto.

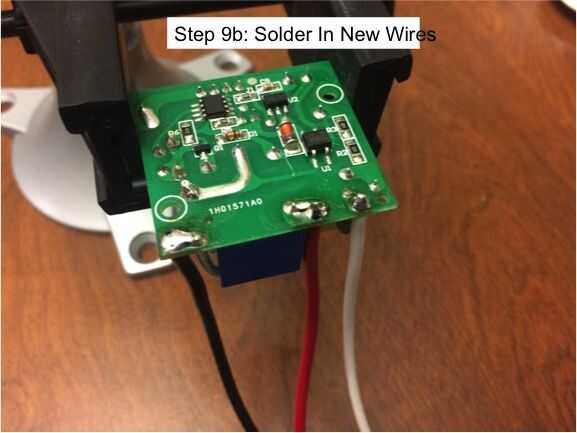

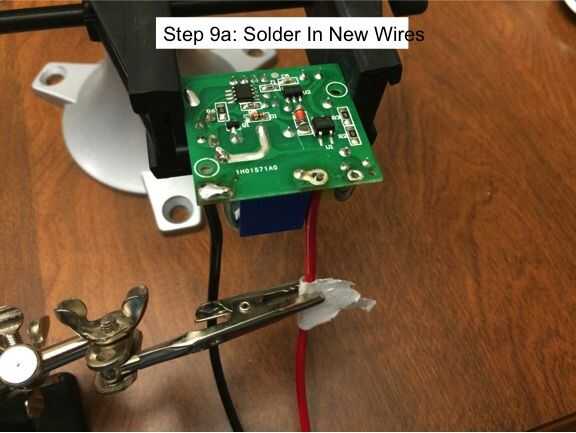

  9. Soldar el nuevo cable a placa de circuito. Recomienda el uso de una ayuda herramienta de mano para sostener el cable durante las operaciones de soldadura. Utilice el esquema adjunto. Para imitar el cableado original usé UL 1015 16 AWG para las conexiones rojas y negras y UL 1015 18 AWG para la conexión de blanco.
  10. Utilice el multímetro para confirmar continuidad de nuevas conexiones.

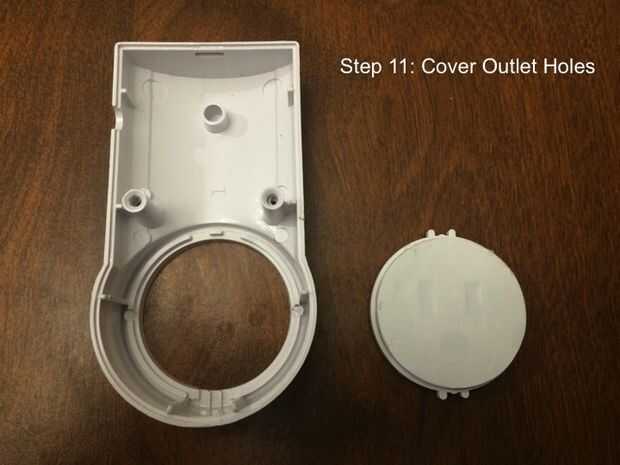

  11. La mitad delantera de la vivienda tendrá que modificarse para cubrir orificios de salida hembra. Tuve algunos papel foto mate de chatarra que empareja el color y la textura de la cubierta del pozo. He pegado el papel de foto para la cubierta circular con pegamento y luego recortado el papel de la foto después de que el pegamento seque usando un cuchillo x-acto para lograr que coincida exactamente con.

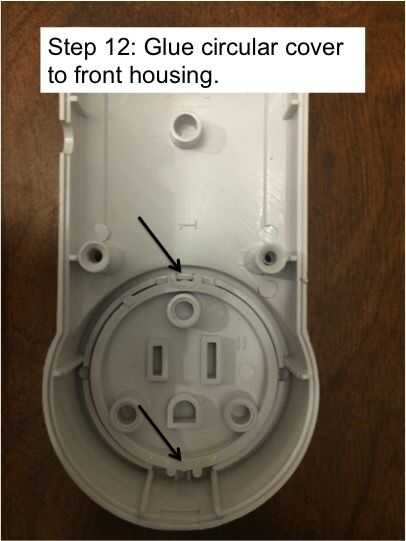

  12. A continuación, pegue la carcasa circular para la parte principal de la cubierta frontal. He utilizado pegamento caliente.

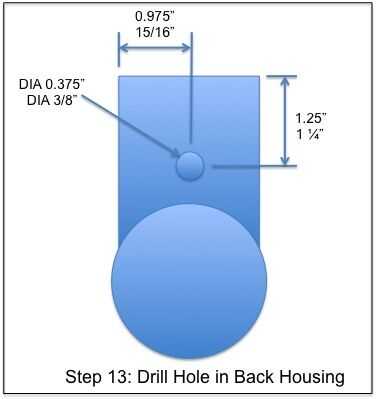

  13. Taladre un orificio de diámetro de 3/8" en la mitad posterior de la carcasa (ver diagrama). Esta se utilizará posteriormente para obtener acceso al tornillo de la placa de pared.
