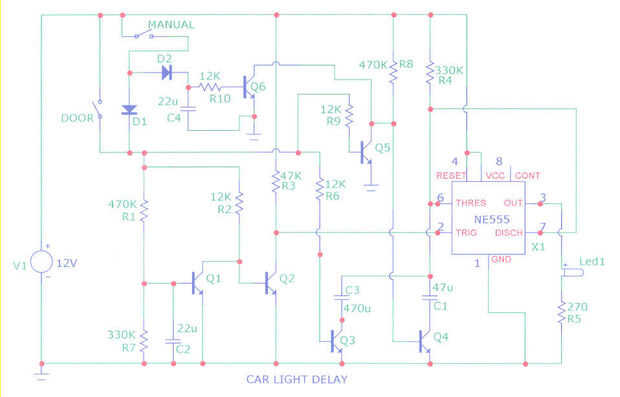

Circuito de interruptor de luz de coche

este circuito puede usarse para apagar automáticamente un coche interior ligero, con un tiempo de retardo de 15 segundos o 3 minutos.
La luz es controlada por un manual y un interruptor de la puerta.
Accionando el pulsador manual o abriendo la puerta Q2 se enciende por un instante para conducir la salida a nivel alto: enciende la luz.  Si se activa el interruptor manual o la puerta está abierta Q3 mantiene en y la corriente fluye a través de C3: la luz retrocede después de 3 minutos.
Cerrando la puerta Q3 y Q5 interruptor apagado, mientras que Q4 se enciende. Así que la corriente fluye a través de C1 y la luz retrocede después de 15 segundos.
Desactivando el interruptor manual Q4 se enciende después de un instante (por Q6), entonces la luz retrocede con ningún retraso.
