Restauración de una prensa del taladro de Homecraft (4 / 9 paso)

Paso 4: Montaje - eje hueco y eje

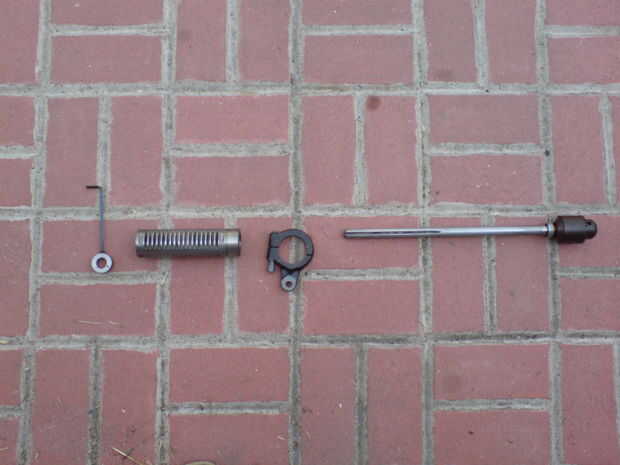

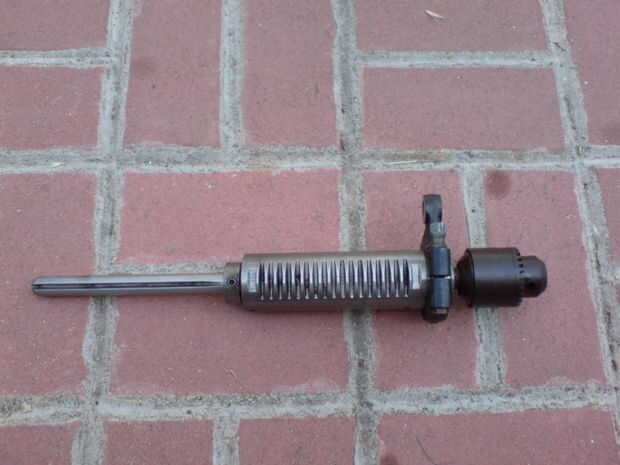

Esta parte es sencilla. El show de fotos las partes de la pluma y el eje establecidas en la orden que volver juntos, entonces la unidad ensamblada y finalmente la unidad colocado en el bastidor superior. Estas piezas, excepto el bastidor, deben todavía tienen poco de aceite de la limpieza. Si no no olvide de poner una ligera capa de aceite sobre ellos antes de ensamblar las piezas.

Comience con el eje y deslice el anillo de seguridad más bajo hasta el mandril. Asegúrese de que se levanta el anillo inferior de la parada de la manera correcta. Hay un agujero para la guía de tope superior en un lado que tiene que alinearse con la parte correspondiente en el casting.

Siguiente la pluma se desliza, con el cojinete hacia el mandril. Una vez que la vaina es completamente hacia abajo coloque el anillo inferior de parada en él, pero sólo apriete los dedos. Debe quedar justo en la base de la vaina.

A continuación sigue un buje de bronce por el anillo de retención. Deslícelos hacia abajo encima de la vaina y el anillo de retención en su lugar con el tornillo allen de la cerradura. Asegúrese de que la canilla se apaga libremente, el anillo de retención si es necesario.

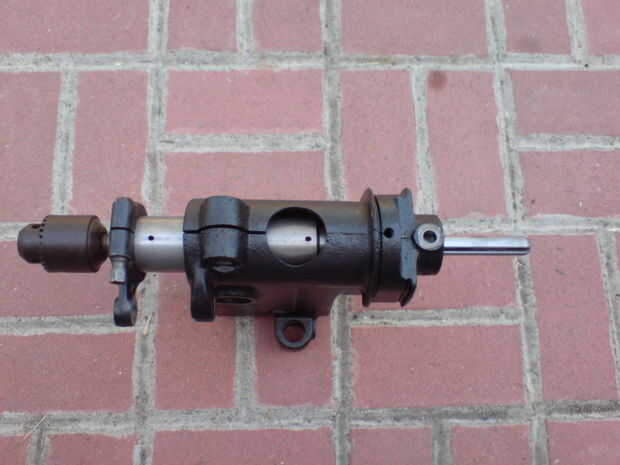

Deslice todo el conjunto en el bastidor superior desde el fondo hasta que toque el anillo de seguridad más bajo. Esto ayuda a tener el casting sentado en su vuelta como no hay nada para mantener la pluma en su lugar todavía.
