Respuesta marco LED de sonido (5 / 9 paso)

Paso 5: Tiempo de soldadura

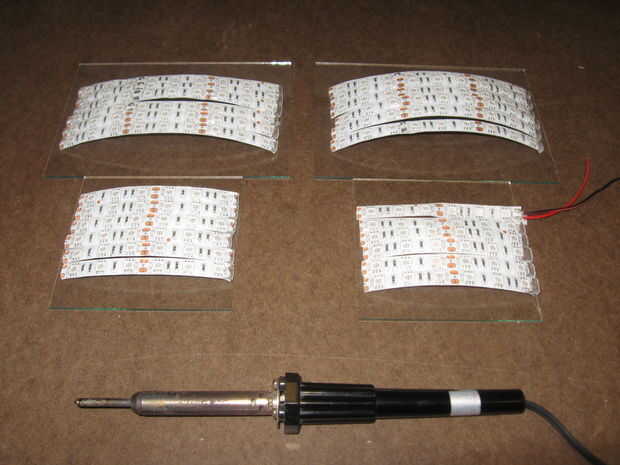

Una vez que han trazado el respaldo, usted necesitará cortar tiras de LED de la tira LED.

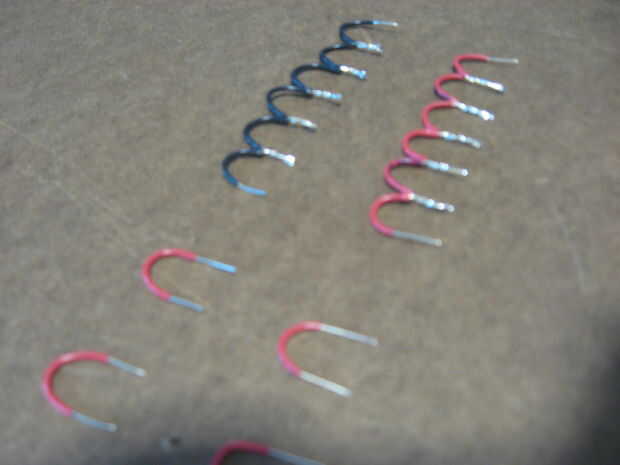

1. cortar porciones más pequeñas de alambre y doblar en forma de 'U', al igual que la foto de arriba.

2. una vez dobladas empiezas soldar los enlaces entre sí. (Nota: la cantidad de enlaces necesita conectar es igual a la cantidad de tiras de LED que usted está colocando en el área de medida de la cubierta.)

-Aquí hay un video informativo para aquellos que nunca han soldado antes.

- ADVERTENCIA: No tengo este contenido, este enlace es para sólo con fines de aprendizaje. Recomiendo también mirar más en sus otros videos, todos ellos son bastante útiles.

-Aquí hay un enlace a su sitio para obtener más información sobre soldadura: https://learn.adafruit.com/adafruit-guide-excellen...

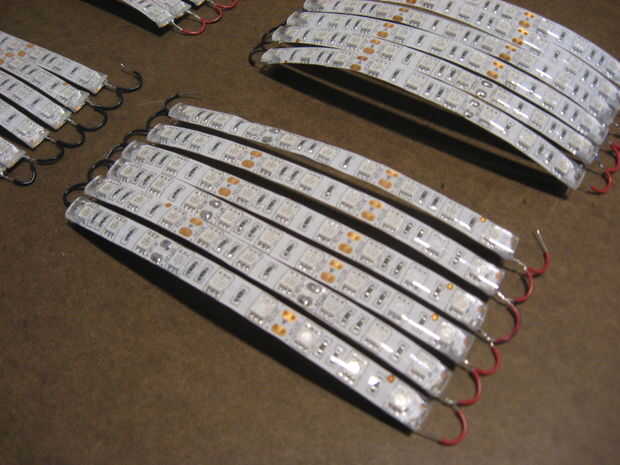

3. una vez que se sueldan los links tienes que soldarlos a las piezas de la tira LED. Para hacer esto que usted tendrá que despegue el protector cubierto sobre el terreno/Neg nodos en ambos extremos de las tiras de LED.

4. luego fije los extremos de los enlaces a sus respectivos nodos, hago cada enlace del nodo en diferentes lados para evitar saturar. Sin embargo, puede hacer dos conexiones de un lado para ahorrar espacio si es necesario.

Nota: Usted querrá remolcador en los enlaces una vez conectados para asegurarse de que la soldadura apoderó y no desarmarse.
