Resistente a la intemperie arduino (4 / 5 paso)

Paso 4: Los mensajes de cable externo

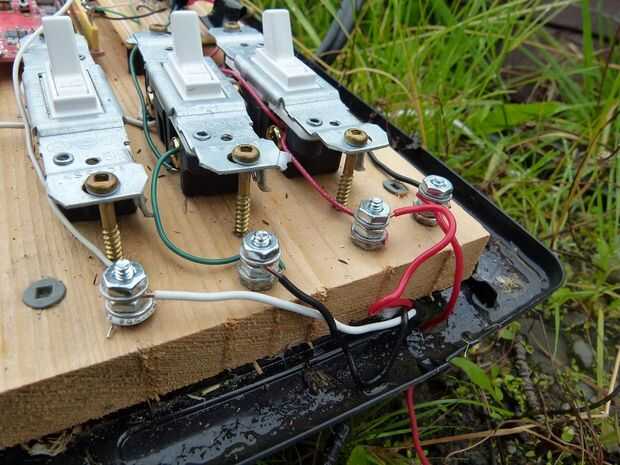

Mi proyecto tiene un número de cables externos (para los sensores y válvulas de control de flujo.) En mi deseo de hacer la caja desmontable, quería una manera fácil de desconectar los cables externos. Lo hice creando anclajes como sigue:

  • Había perforado a través de la Junta y corrió un cerrojo en la parte inferior.
  • Luego coloca una tuerca en la parte superior y aprieta abajo bien. Esto hace un montaje limpio buen post.
  • Colocar una arandela de eso y poner el cable que conecta a mis circuitos internos en la misma.
  • Tope con otra arandela y la tuerca. En este punto pude poner en algunos thread-lock, como estas piezas no van a mover.
  • He creado el punto de montaje para cables externos con dos arandelas y una tuerca superior. Yo uso un sacatuercas para acceder a este, pero la tuerca superior podría ser una tuerca de mariposa para que no serían necesarias herramientas. El alambre externo, cuando está montado, se coloca entre estos dos arandelas.
