Paso 2: Alimentación
Cómo funciona: los diodos Asegúrese de que poder sólo proviene de fuentes de energía, no. La verruga de la pared, salida 12v, suministrará la energía si está funcionando. Si no funciona, el voltaje en el arduino bajará a 9v, ya que la batería será la fuente. Regulador de voltaje incorporado de arduino que alisar hacia fuera.

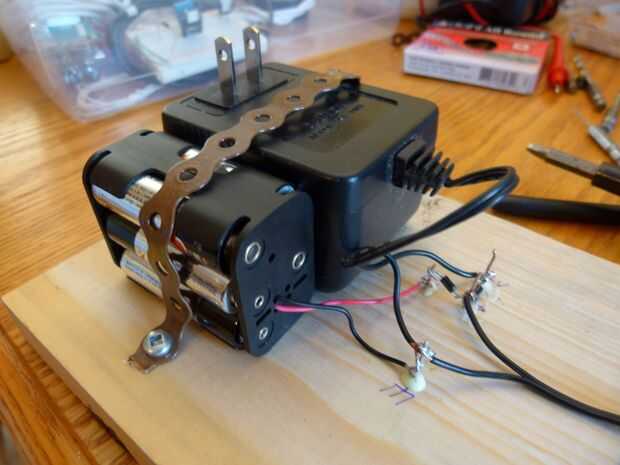

Usando cinta de plomero, montara la verruga de la pared con sondas de alimentación hacia arriba y el compartimento a la Junta.

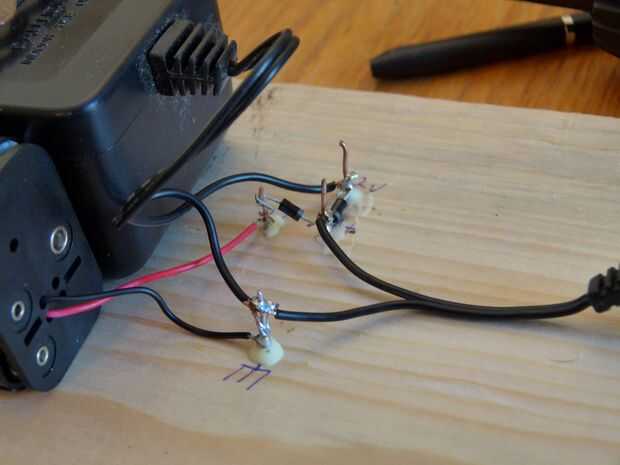

Taladrar 4 orificios para sujetar un alambre pesado, luego pegar el alambre pesado en los agujeros. Usé pegamento de carpintero que trabajó muy mal como se derritió cuando soldadas a los posts de alambre. Creo que el pegamento de silicona podría funcionar mejor, ya que es bastante tolerante de calor.
Uno de los cuatro postes es el post de la tierra. Soldar el cable negro de la caja a él. Un cable del par de cables de la fuente está marcado con una raya blanca, o línea punteada blanca o a veces unas crestas. Es el positivo. (Usted también puede probar con un medidor. Había soldado el cable negativo (el uno sin la raya) al suelo, así. Yo entonces soldar el cable negro del enchufe para el arduino (que yo había huyó de la verruga de la pared) en el negativo también.
Un segundo post es el post de alimentación continua. Había soldado dos diodos al mismo, el plomo en el extremo con la raya blanca. Soldar el plomo positivo (raya blanca) de la clavija de arduino en que.
Un tercer post es el post de "batería de" 9v. Soldar el cable rojo de la batería para este post, y soldó uno de los diodos a este post.
El cuarto puesto es del post de "poder de pared" 12v (O como quiera llamarlo). Soldar el plomo con la raya blanca de la verruga de la pared a la misma. Había soldado también el otro diodo que.
Un pequeño truco: También necesito 12v de mi caja para controlar mis válvulas de flujo de agua. De cableado para el cargo de "poder de pared" en lugar de con el post de alimentación ininterrumpida, se convierten en interrumpibles. Las válvulas requieren mucha corriente, por lo que no quiero conducir con una batería y, como sólo vienen en dos veces al día, que no trabajan durante un apagón no será es gran cosa.
