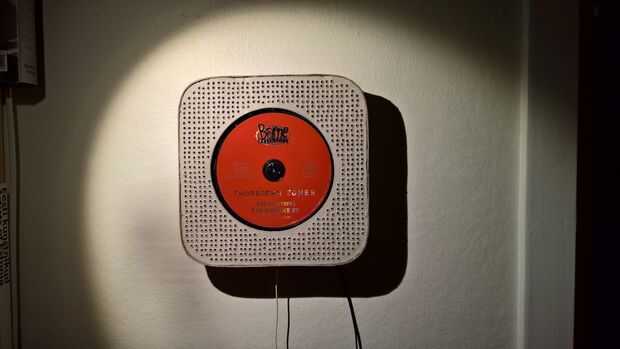

Reproductor de Cd de Muji DIY (3 / 6 paso)

Paso 3: Desoldar y soldar y algunas

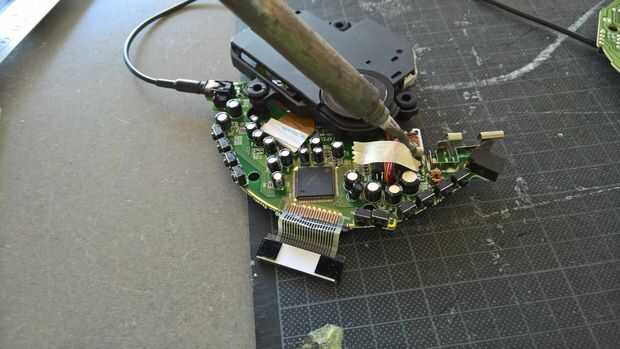

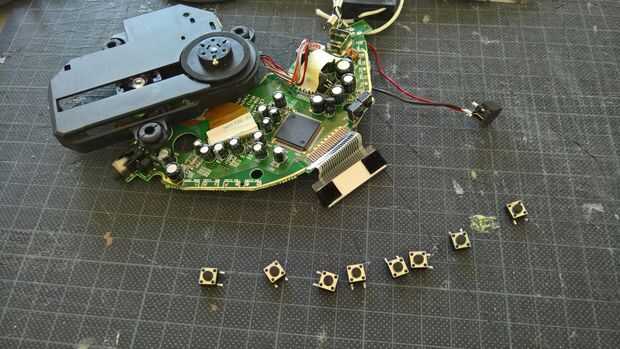

Desoldar los botones y la fuente de alimentación externa,

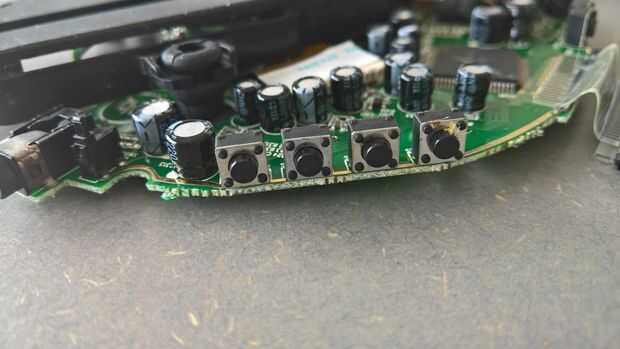

Todos los botones de mi tenían etiquetado agradable de la tarjeta electrónica, por lo que el siguiente paso fue bastante fácil.

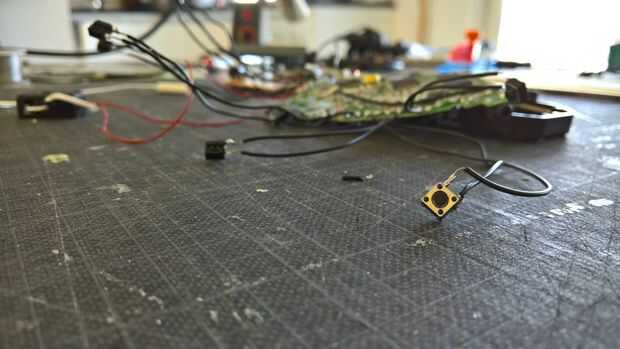

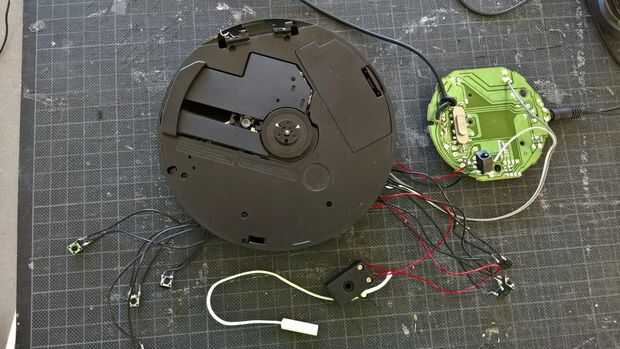

Luego los resoldar con algunos cables, he usado todos los botones excepto que reemplacé el pequeño botón con el interruptor de cable. (aunque no sé qué de hacer)

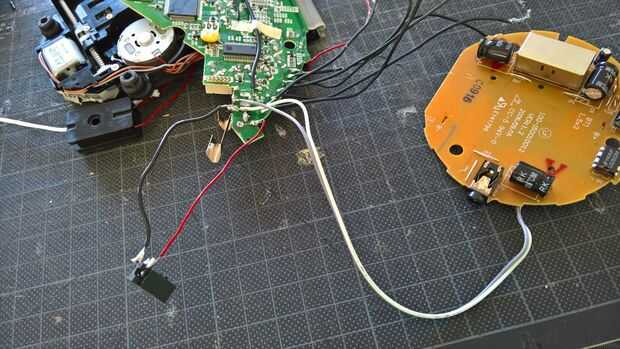

También soldó la alimentación de amplificadores + y - junto con el puerto de alimentación externa en el reproductor de cd.

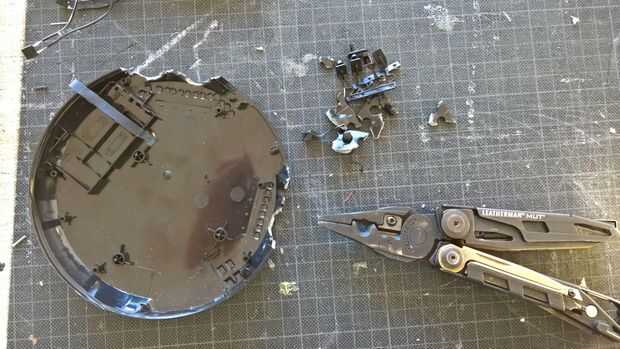

Levante de la tapa inferior del reproductor de cd por lo que podemos ponerlo todo junto con los cables fuera.

Poner todo junto otra vez, adjuntar algún poder y llevarlo para un spinn para asegurarse de que está todo bien.

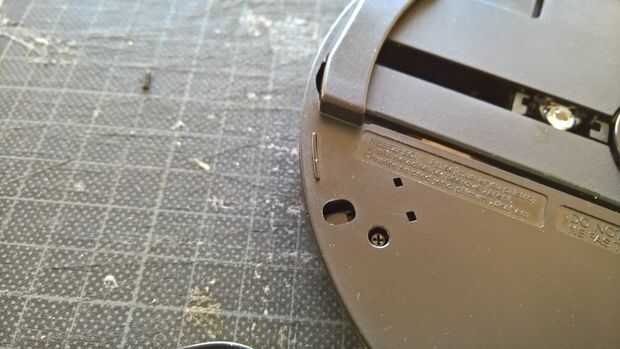

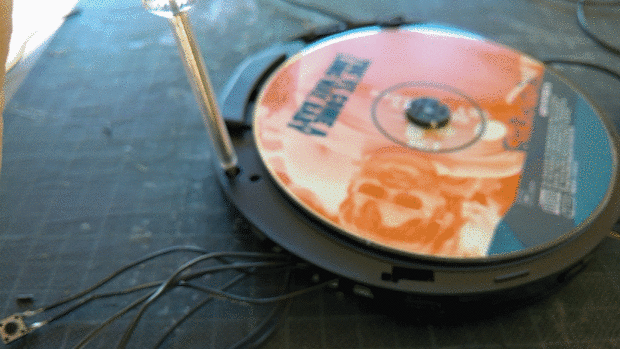

NB, reproductores de cd más portátiles tienen un interruptor que se activa al cerrar la tapa (para evitar que el cd gira cuando la tapa está abierta) encuentra este y pegamento que cierre. Mi era un pequeño conjunto en el lado. Usted se me puede mantener oprimido el interruptor hacia abajo con un destornillador en el gif.
