Reparar un teclado de ordenador (6 / 13 paso)

Paso 6: Prueba de la Junta de codificador.

Utilizando el cable de puente desde el paso anterior, vamos a probar el codificador de teclado. Si esta prueba es exitosa, nuestras posibilidades de reparar con éxito el teclado solo fue por las nubes. Un fallo aquí significaría normalmente el teclado un doorstop.

Examinar los dos conectores. Uno será más pequeño que el otro. Puesto que las claves del fracaso se colocan verticalmente de uno al otro, la línea de falla probablemente sea uno del conector más grande. Si las teclas habían sido a través del teclado, buscamos la línea mal en el conector más pequeño. Vamos a utilizar el gancho en el conector del sospechoso y utilice el otro para probarlo.

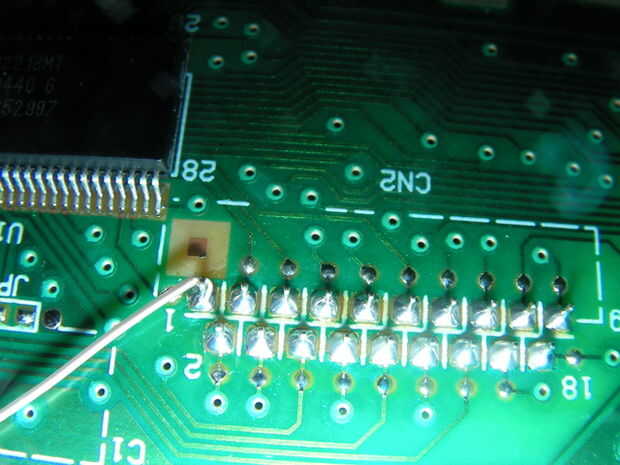

Con una sola mano, enganche el extremo enganchado del puente en el pin uno (debe ser marcado) y mantenga razonablemente apretado. Demasiado apretada, nos straigten el cable y tiene que fijarlo otra vez. Demasiado flojo y se cae el pasador.

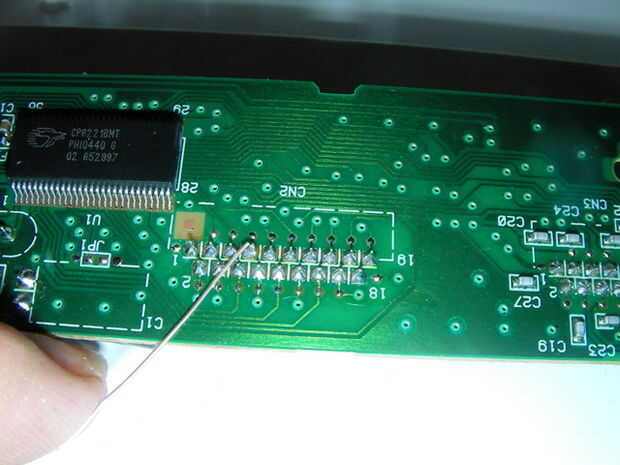

Ahora cuidadosamente arrastre el otro cable por cada lado de los otros pines de conectores, mirando para los flashes en el teclado de la pantalla. Prestar especial atención a las claves del fracaso.

Si ves cualquier destellos en todo, esa línea en el conector de gancho es buena. Si se activa la tecla Bloq Mayús, toque ese pin otra vez para desactivarlo. De esta manera, evitar cortocircuitar la tapa bloqueada.

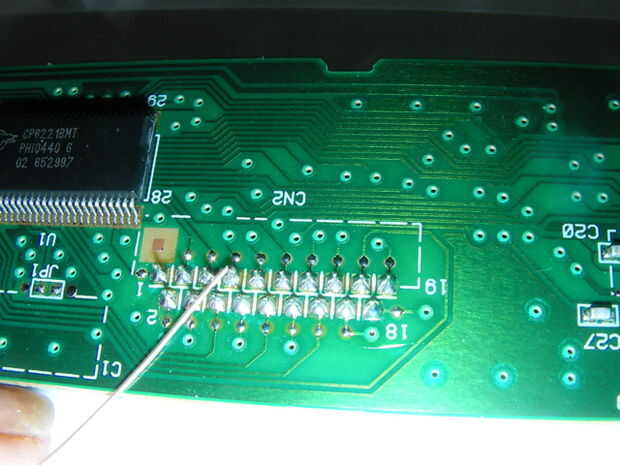

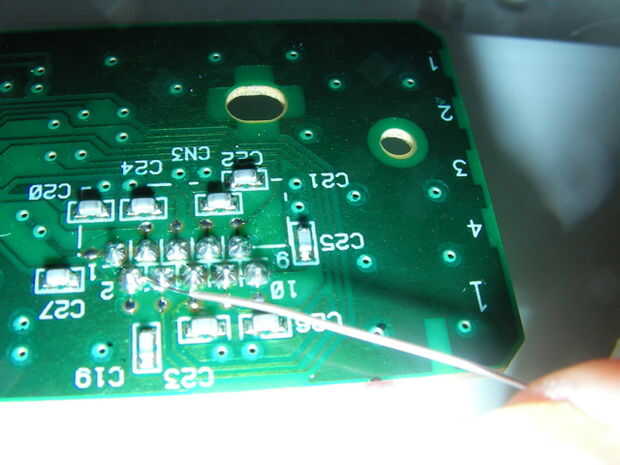

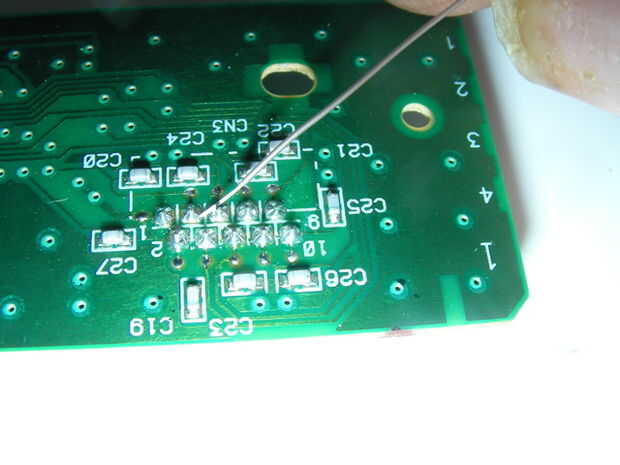

Proceder a mover el gancho al pin número 2 y vuelva a probar. Continuar con cada pin del conector del sospechoso. Si todos pasan, pero ninguna de las teclas malas parecen ser presionado, prueba otra vez y luego invertir el cable y prueba el otro conector del mismo modo.

Si cualquiera de las líneas no producen ninguna reacción en absoluto cuando saltó; Tenga en cuenta esa línea. No puede ser un problema, sino una línea de tierra para la Asamblea. Pero entonces también podría ser nuestro problema todo.

Cuando veas uno o más de las claves de nuestro problema aparecen durante esta prueba, marque el número del perno del gancho que apareció en. Vuelva a revisar la línea para verificar que todas las claves del problema aparecen cuando conectado con las diferentes líneas en el otro conector.

En este caso, todas las claves del problema aparecieron cuando se prueba la línea 18 (de 19) en el conector grande. ¡Está bueno! Significa mucho más trabajo, pero el problema está en la propia matriz y probablemente fijable.

Si las teclas mal no aparece durante la prueba de cualquier conector que el chip codificador es malo. Podríamos examinar cuidadosamente que todos los rastros en el tablero del codificador están intactas y reparacion cualquier rotura que se encuentra. Luego prueba otra vez. No vamos a entrar en detalle de problema raro ya que no es la situación aquí.
