Paso 6: Reemplazo de Shell
Paso 2 y paso 3 dirección de la parte inferior LCD y táctil pantallas al paso 2, paso 4 y paso 5 deben obtener a través de la sustitución de la pantalla superior.
Desconecte los cables blanco y negro del lado de Slot 1 de la parte inferior de PCB. Simplemente levante en ambas tomas (podría funcionar un par de pinzas muy estrechas, o cuidado haciendo palanca con un destornillador de cabeza plana). El cable negro puede ser alimentado en la bahía de Slot 1, pero utilizar la fuerza mínima y suavemente mueva el alambre alrededor para liberar la tapa de cualquier enganches.
Alimentación ambos cables a través de la bisagra liberar totalmente la mitad superior de la DS y luego continuar tirando de los mismos a través de la parte superior la mitad cuenta con bisagra para desconectar el micrófono (cable blanco) y antena (cable negro) de la cáscara.
En la bisagra derecha (el que está previamente fijado con dos tornillos), debe ser un chisme de metal que ayuda a mantener la consola abierta/cerrada. Alicate para sacar esto.
Hay una tubo en forma de ' C' / anillo/cosa al otro lado, quitar esto.
Los pasos siguientes refieren sólo la carcasa nueva, salvo que se especifique la concha vieja.
-Coloque al chisme metálico en el nuevo shell.
-Tomar el cable de cinta en la pantalla LCD, enróllela y entonces lo alimentan a través de la pequeña sección de la bisagra que forma parte de la parte superior de la mitad de la DS. Usted querrá bobina tal que el lazo está al frente de la pantalla LCD (ver fotos).
-Ahora ponemos el tubo de 'C' en la bisagra para que la ranura en el tubo acomoda el cable de cinta.
-Pegar el micrófono y la antena en el nuevo shell, alimentar el alambre a través de la articulación, a través del centro del cable de cinta en espiral.
Ahora usted puede pegar su LCD en la cáscara. (Si no tienes pegamento adicional, puede usar cinta de doble cara).
-Si hay una película sobre su LCD, lo quite ahora!
-Si su shell de reemplazo vino con pegamento y una cubierta de plástico de recambio para el LCD de la parte inferior:
-Pegar el adhesivo a la pantalla LCD.
-Pegar la pantalla a la carcasa.
-Coloque la tapa de plástico sobre la pantalla LCD.
Continuada:
-Usted probablemente ha desplazado los cables blancos y negros que se conectan a la otra mitad de la DS, y tal vez los cables de altavoz son un poco revoltosos. Vuelva a colocar estos.
-Deslice la cubierta superior de la espalda de concha.
-Vuelva a colocar los 4 tornillos que sujetan la parte superior la mitad de la DS juntos.
-Pegar a las inserciones de goma en sobre los tornillos.
La mitad superior de tu DS ahora debe ser encajonada en la shell nuevo.
Ahora tienes que cambiar la concha por la parte inferior la mitad:
-Tome el interior de la mitad de la cáscara de la parte inferior (la pieza que enmarca sus pantallas de fondo y comprometerse con la mitad superior de la DS.
-Montar de nuevo las dos mitades de la consola, tirar el cable de cinta a través de la ranura de la carcasa inferior.
-Antes de fijar la bisagra con los dos tornillos, asegúrese de que su chisme metal controlando las posiciones abiertas y cerradas de la DS está colocado correctamente:
Abrir y cerrar la DS para asegurarse de que la alineación es correcta. Si la consola se abre y cierra en ángulos extraños, ajuste al chisme girando la mitad de ella con sus pinzas. (No es difícil de hacer práctica, son difícil de describir).
-Desde la parte inferior la mitad de la consola, vuelva a colocar los 2 tornillos que sujetan la bisagra juntos.
-Tire de los botones de la vieja cáscara y ponerlos en el nuevo shell.
-Enchufe el cable de cinta del LCD superior en el PCB y cierre abajo.
-Ejecutar el cable blanco a lo largo de la concha, en el PCB.
-Conecte los conectores de cables blanco y negro en su lugar (el cable negro se fija más cercano a Slot 1).
-Vuelva a fijar el fondo PCB a la cáscara.
-Vuelva a instalar los botones del hombro (botón, perno de la bisagra y primavera!)

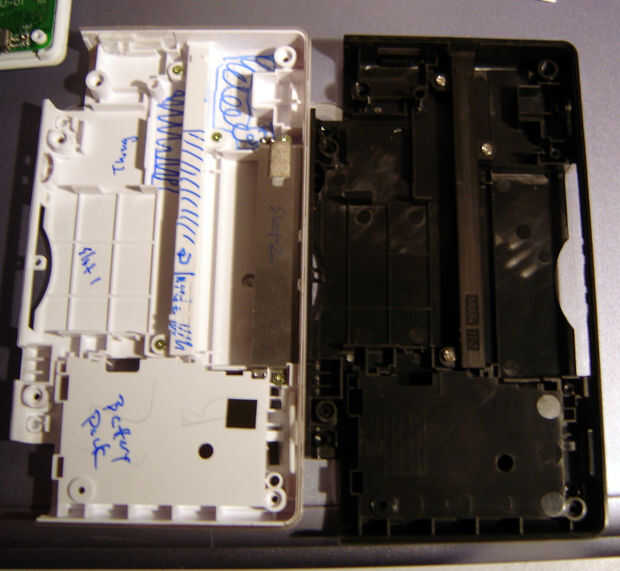

Ahora, dependiendo de la shell de reemplazo que tiene, puede que necesite transferir algunos componentes de la antigua shell al nuevo shell. Coloque las piezas de la parte inferior de las cáscaras viejas y nuevas al lado y ver lo que está ausente en el nuevo shell. Elementos posibles son:
-Porta lápiz
-Ranura 2 chapa
-Un pequeño pedazo de metal que se atornilla la tapa de la batería en
La mayoría de ellas se salga y vuelva a instalar con destornillador de un Felipe simple, pero la cosa de la batería tapa requerirá algo bastante puntiagudos para desalojar.
-Vuelva a colocar la última pieza de la cáscara y vuelva a colocar con el tri-wing 3 y tornillos de cabeza de Felipe 3.
-Vuelva a colocar la batería y seguro.
Finalmente: listo!
