Reparar un cable de Hdmi (2 / 6 paso)

Paso 2: Cableado todo...

Primero tenemos que saber qué conexión va dónde, ya que tanto las conexiones internas de Hdmi son iguales (no hay cables trenzados o algo como cables de conexión ethernet) el pinout es muy sencillo.
va 1 a 1
2 a 2
3 a 3
etc....

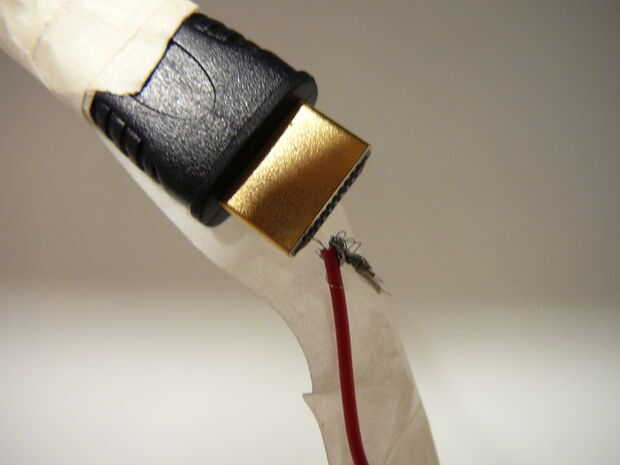

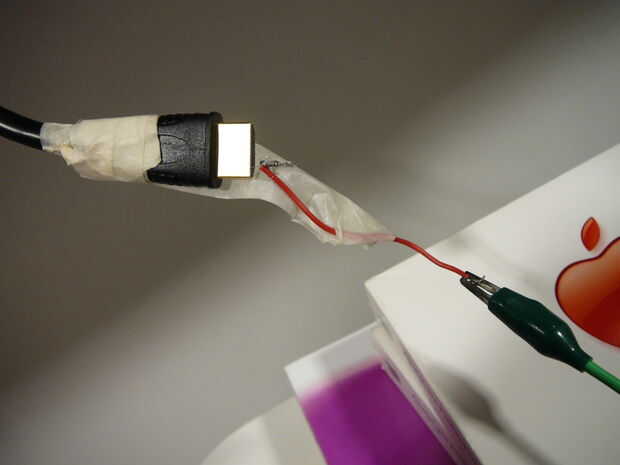

Pero que le corte el cable que viene de que pin, usé un multímetro para comprobar cual cable pertenece a que pin de alambre no pueden medir. Usé alambre un poco para hacer una conexión con el final que seguía trabajando, el frente del conector Hdmi tiene pequeños orificios donde se pueda introducir el cable de prueba en. (ver foto) Esa es la manera de hacer contacto con ello. (Usé alguna cinta para sujetarlo, no profesional pero funciona.

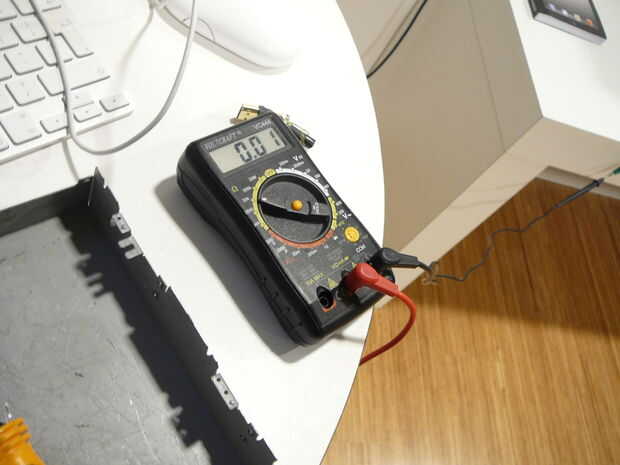

Siguiente foto es la configuración, puse mi multímetro para 20K ya no una tiene beeper modo en él.

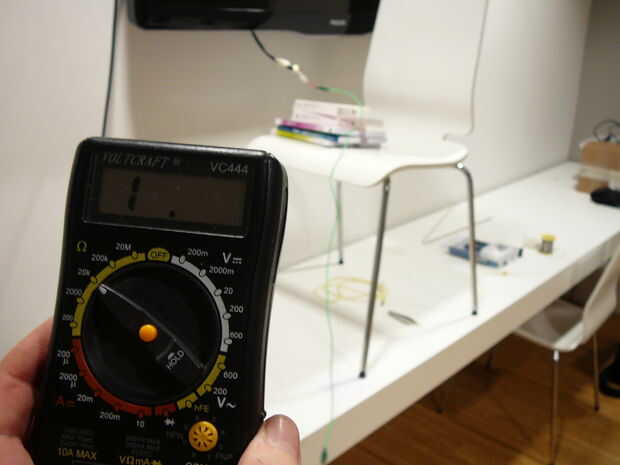

Sólo se mostrará que no hay prácticamente ninguna resistencia al golpear el cable correcto. (0,00)

Se puede utilizar un diagrama de hilos pero descubrí que muchos no parecen ser el mismo o no son los mismos que mi cable Hdmi, por lo que recomiendo usar este procedimiento porque siempre debe ser adecuado.
