Paso 2: solución de problemas
Si no está entrenado en la reparación eléctrica, por favor parada aquí.
Sería prudente gastar el dinero para un ventilador de repuesto y dar un culpable a quien conoce. Nos ocupamos de 250VAC, así que mucho cuidado. Continuar en sus propios riesgos.

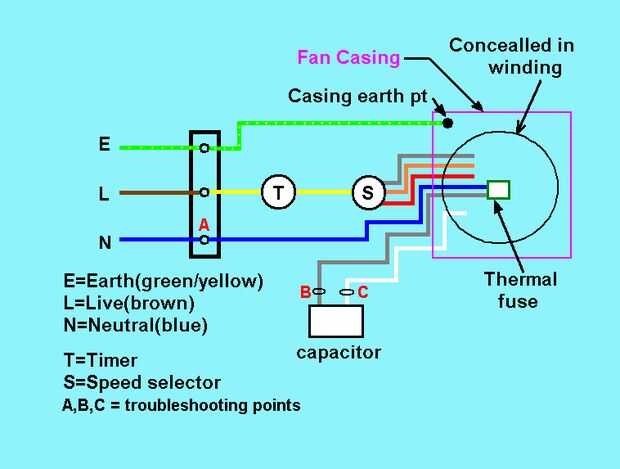

Los esquemas :

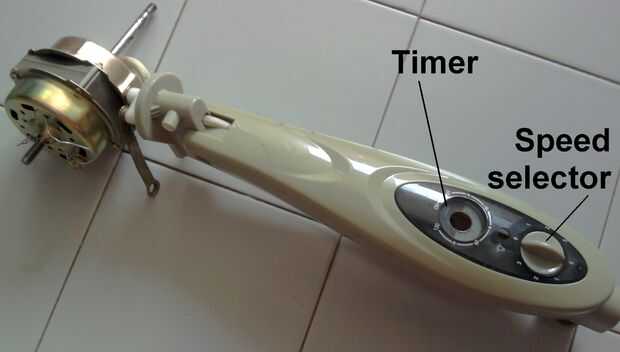

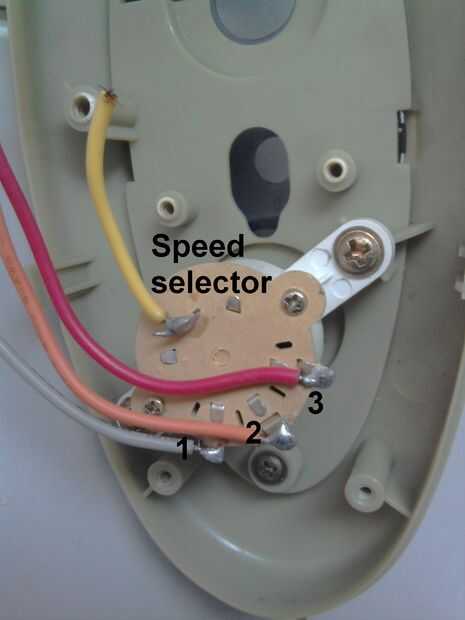

En este momento, supongo que usted sabe y ha comprobado que el temporizador y selector de velocidad, que funcionan bien (es decir, existen voltajes en la salida del selector de velocidad (los cables gris, naranjas y rojos)), ver esquemas y cuadro.
Los colores de los cables utilizados en mi ventilador pueden ser diferentes a los suyos, así que una nota.
El fusible térmico de la solución de problemas :
1. Desenchufe el ventilador.
2. abre la unidad de control cubierta.
3. tómate tu tiempo para trazar el cableado y anotar su color y su ubicación. Debe ser similar a los esquemas anteriores.
4. con el cable de repuesto, conectarse desde el punto "A" "B" para el fusible de la desviación. En mi caso, "A" fue el azul cable "neutro" en el bloque de terminales y "B", el cable gris en el condensador cuadrado grande.
Una vez hecho esto, asegúrese de que el ventilador (sin las hojas por supuesto) está descansando adecuadamente como vamos a poder arriba.
5. Conecte y potencia hasta el motor del ventilador. Si está defectuoso el fusible, el motor girará, mina lo hizo. Si no, también podría ser que el punto "C" fue utilizado en vez de "B", puesto que no podría saber que terminal era. No te preocupes.
6. Desconecte la alimentación. Mueva el punto "C" a "B" y encender el ventilador nuevamente. Si todavía no se gira, es probable que el condensador.
7. Desconecte y remueva el cable de repuesto.

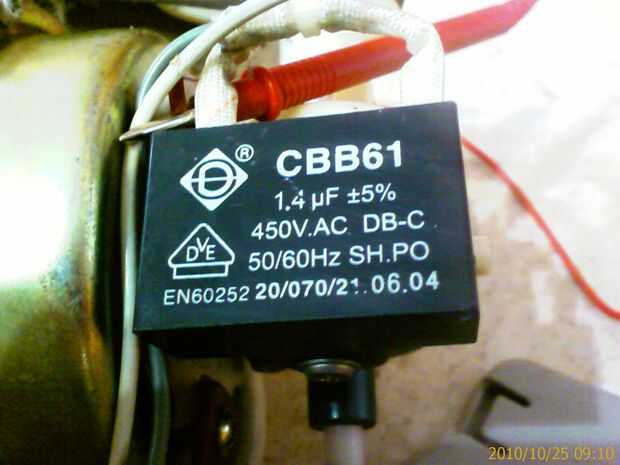

Sustituir el condensador:
1. Desconecte la alimentación.
2. remoción de la soldadura (o cortar) los cables en los terminales del capacitor y un condensador nuevo (mismo tipo).
3. Encienda el ventilador. Si el motor todavía se niega a girar entonces creo que el problema es con los bobinados del motor y es hora de decir adiós al ventilador.
