Reparación de PCB (3 / 6 paso)

Paso 3: Preparar la Junta a la rotura del puente

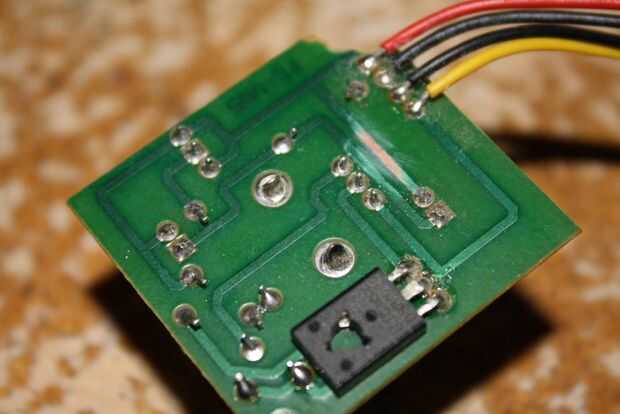

Una vez que haya identificado donde desea hacer su puente toma su tablero de esmeril (o papel de lija de grano muy fino) y muy ligeramente la arena de revestimiento en el camino como se muestra en la foto de arriba. Usted verá algunos cobre expuesto y esto es lo que quieres. Tenga cuidado de no arena dura o a tanto como lo que desea exponer el cobre para conseguir una conexión con el puente.

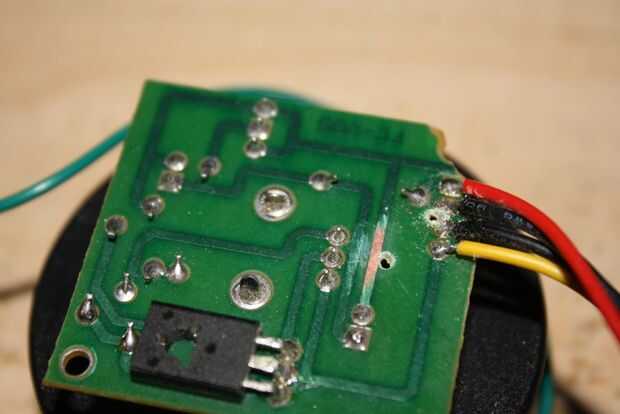

A continuación tome el taladro (el tamaño de la broca depende el tamaño del alambre que tiene) y hacer un agujero en el borde de la ruta/s o al lado de los cables que usted necesita para conectarse. En mi caso pueden ver que tuve un path y un cable para conectar a. Usé un cuchillo que tiene una punta afilada para hacer mi agujero, como no tengo un poco bastante pequeño para mi dremel de mano. Usando un cuchillo solo firmeza pero no con fuerza Presione la cuchilla en la placa gire hacia la derecha y contra las agujas del reloj manteniendo el punto perpendicular a la Junta. A medio camino a través de usted puede querer cambiar al otro lado para mantener el orificio pequeño si lo haces así para evitar que el ancho de la pala de cavar un cono cada vez creciente en el tablero.
